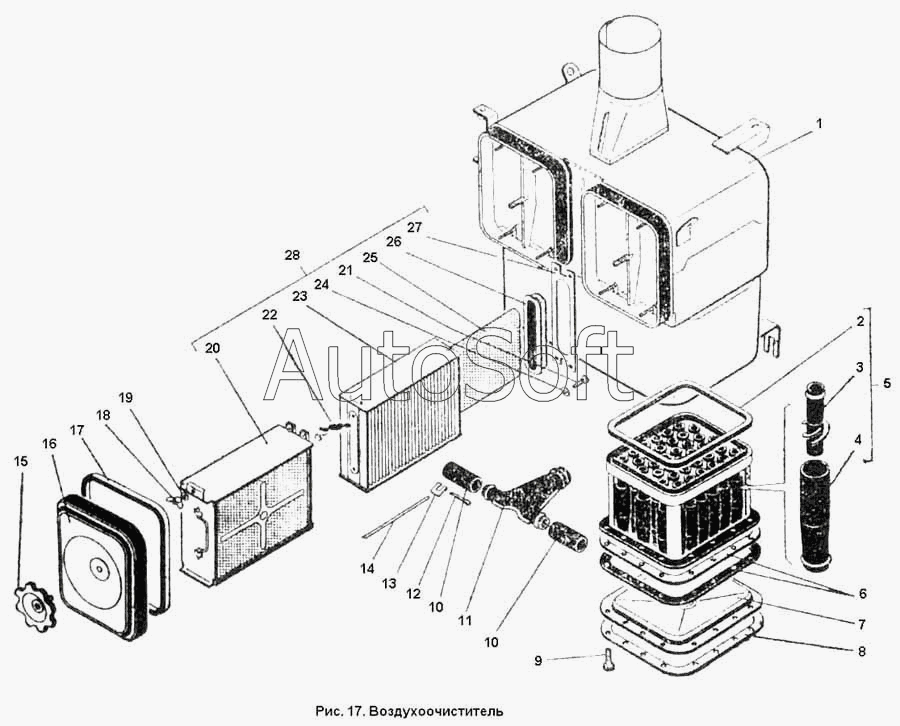

Каталог запасных частей к технике: ПТЗ К-701. Воздухоочиститель
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.19.04.000-1 | 7***1 | Воздухоочиститель | |
| 1 | 7***1 | Корпус | |
| 2 | 7***8 | Прокладка | |
| 3 | 7***0 | Направляющая | |
| 4 | 7***1 | Труба | |
| 5 | 7***0 | Инерционный аппарат | |
| 6 | 7***6 | Прокладка | |
| 7 | 7***1 | Бункер | |
| 8 | 7***4 | Фланец | |
| 9 | Б***0 | Болт М6Х30 ГОСТ 7811-70 | |
| 10 | Р***м | Рукав 35Х49-15 ГОСТ 10362-76: L=90мм | |
| 11 | 7***1 | Тройник | |
| 12 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 13 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 14 | Л***1 | Лента 400 ГОСТ 503-71 | |
| 15 | 7***0 | Маховик | |
| 16 | 7***0 | Крышка | |
| 17 | 7***1 | Прокладка | |
| 18 | Г***6 | Гайка М8.8.019 ГОСТ 3032-76 | |
| 19 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 20 | 7***0 | Корпус | |
| 21 | Б***0 | Болт М6Х16 ГОСТ 7805-70 | |
| 22 | П***2 | Прокладка ФТ6Х12Х1 МН 3138-62 | |
| 23 | 7***1 | Кассета | |
| 24 | Ш***8 | Шайба 6.01 ГОСТ 11371-78 | |
| 25 | 7***0 | Обечайка в сборе | |
| 26 | 7***2 | Прокладка | |
| 27 | 7***8 | Планка | |
| 28 | 7***0 | Кассета в сборе |
