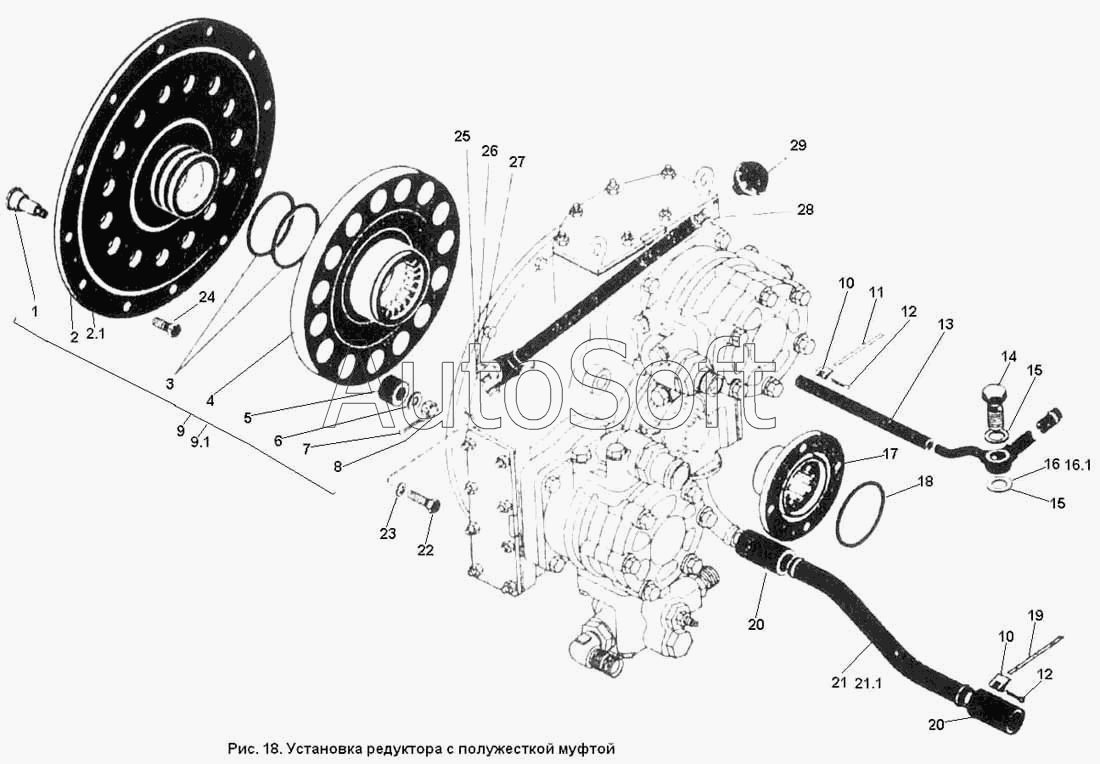

Каталог запасных частей к технике: ПТЗ К-701. Установка редуктора с полужесткой муфтой
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
91
161
201
211
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.00.16.000-2 | 7***2 | Установка редуктора с полужесткой муфтой | |
| 1 | 7***6 | Палец | |
| 2 | 7***2 | Диск | |
| 3 | К***3 | Кольцо У-105Х100-3 ГОСТ 18829-73 | |
| 4 | 7***4 | Муфта | |
| 5 | 7***7 | Амортизатор | |
| 6 | Ш***8 | Шайба 12.01 ГОСТ 6958-78 | |
| 7 | Ш***9 | Шплинт 3.2Х25 ГОСТ 397 79 | |
| 8 | Г***3 | Гайка Л112 ГОСТ 5933-73 | |
| 9 | 7***2 | Муфта полужесткая | |
| 10 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 11 | Л***1 | Лента 250 ГОСТ 503 71 | |
| 12 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 13 | Р***м | Рукав 12Х20-16 ГОСТ 10362-76: L=300мм | |
| 14 | 7***2 | Болт зажимной | |
| 15 | 7***3 | Прокладка | |
| 16 | 7***0 | Угольник поворотный | |
| 17 | 7***6 | Фланец | |
| 18 | К***3 | Кольцо У-110Х105-3 ГОСТ 18829-73 | |
| 19 | Л***1 | Лента 375 ГОСТ 503-71 | |
| 20 | Р***м | Рукав 32Х42-16 ГОСТ 10362-76: L=120мм | |
| 21 | 7***5 | Труба | |
| 22 | Б***0 | Болт М12Х45 ГОСТ 7808-70 | |
| 23 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 24 | Б***0 | Болт М12Х30 ГОСТ 7808-70 | |
| 25 | Б***0 | Болт 3М10Х50 ГОСТ 7811-70 | |
| 26 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 27 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 28 | 7***0 | Рычаг | |
| 29 | 7***1 | Шар | |
| 91 | 7***1 | Муфта полужесткая | |
| 161 | 7***1 | Угольник поворотный | |
| 201 | 7***1 | Диск | |
| 211 | 7***9 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
