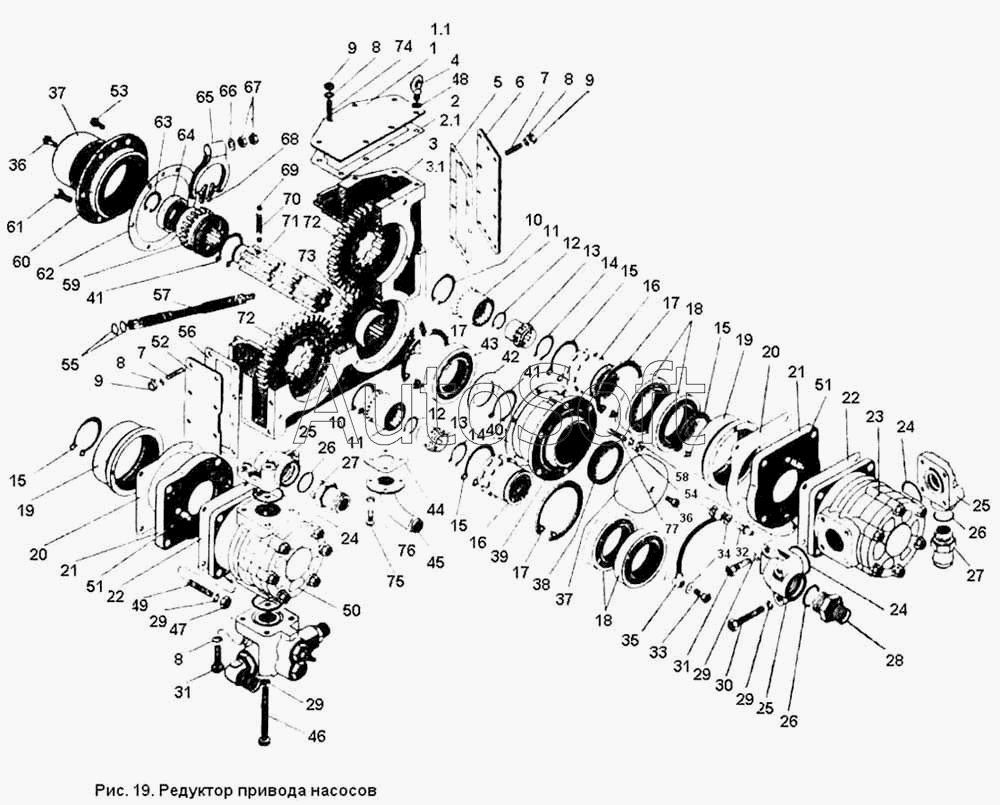

Каталог запасных частей к технике: ПТЗ К-701. Редуктор привода насоса
1
2
3
4
5
6
7
7
8
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
20
20
21
21
21
22
22
24
24
24
25
25
25
26
26
26
27
27
28
29
29
29
29
30
31
31
39
40
41
41
42
42
44
44
45
46
46
47
47
48
48
49
50
51
51
52
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
74
73
75
76
77
101
201
301
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.16.02.000-1 | 7***1 | Редуктор привода насосов | |
| 701.16.02.017 | 7***7 | Шпилька | |
| 1 | 7***3 | Крышка | |
| 2 | 7***5 | Прокладка | |
| 3 | 7***2 | Картер | |
| 4 | Р***3 | Рым-болт М10 ГОСТ 4551-73 | |
| 5 | 7***6 | Прокладка | |
| 6 | 7***2 | Крышка | |
| 7 | Ш***6 | Шпилька М10Х22 ГОСТ 22034-76 | |
| 8 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 9 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 10 | К***8 | Кольцо В70 ГОСТ 14943 68 | |
| 11 | 7***4 | Муфта плавающая | |
| 12 | К***8 | Кольцо В45 ГОСТ 14942-68 | |
| 13 | 7***5 | Муфта | |
| 14 | 7***4 | Прокладка | |
| 14 | К***8 | Кольцо Б45 ГОСТ 14944-68 | |
| 15 | 7***0 | Трубопровод в сборе | |
| 15 | К***8 | Кольцо В90 ГОСТ 13942-68 | |
| 16 | 7***4 | Втулка | |
| 17 | К***8 | Кольцо В140 ГОСТ 13944-68 | |
| 18 | П***5 | Подшипник 118 ГОСТ 8338-75 | |
| 19 | 7***7 | Стакан | |
| 20 | 7***3 | Прокладка | |
| 21 | 7***1 | Насос НШ67-Л | |
| 21 | 7***5 | Фланец | |
| 22 | 7***4 | Прокладка | |
| 24 | К***4 | Кольцо V-75Х70-4 ГОСТ 18829-74 | |
| 25 | 7***9 | Муфта угловая | |
| 26 | К***3 | Кольцо V-50Х45-3 ГОСТ 18829-73 | |
| 27 | 7***5 | Штуцер | |
| 28 | 7***6 | Штуцер | |
| 29 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 30 | Б***0 | Болт М12Х80 ГОСТ 7811-70 | |
| 31 | Б***0 | Болт М12Х45 ГОСТ 7811-70 | |
| 39 | 7***8 | Крышка | |
| 40 | 7***2 | Прокладка | |
| 41 | К***8 | Кольцо В60 ГОСТ 13942-68 | |
| 42 | 7***6 | Кольцо | |
| 42 | 7***8 | Штуцер | |
| 44 | 7***9 | Болт зажимной | |
| 44 | 7***1 | Прокладка | |
| 44 | П***5 | Подшипник 1216 ГОСТ 5720-75 | |
| 45 | 7***0 | Патрубок в сборе | |
| 46 | Б***0 | Болт М12Х130 ГОСТ 7811-70 | |
| 46 | Б***0 | Болт М8Х25 ГОСТ 7808-70 | |
| 47 | 7***7 | Крышка | |
| 47 | Г***0 | Гайка М12 ГОСТ 1927-70 | |
| 48 | 7***5 | Шайба | |
| 48 | У***- | Уплотнение ЛК БСК 75-100-12/14 ЛК 02480-00 | |
| 49 | Ш***6 | Шпилька М12Х60 ГОСТ 22034-76 | |
| 50 | 7***1 | Насос НШ100-Л-2 | |
| 51 | Ш***0 | Штифт 6Пр2Х20 ГОСТ 1128-70 | |
| 52 | 7***3 | Крышка | |
| 54 | Б***0 | Болт 3М8Х20 ГОСТ 7808-70 | |
| 54 | Ш***0 | Шайба 8.651 ГОСТ 6402-70 | |
| 55 | К***4 | Кольцо Н1-20Х 16-4 ГОСТ 1882974 | |
| 56 | 7***7 | Прокладка | |
| 57 | 7***1 | Валик | |
| 58 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 59 | 7***2 | Муфта | |
| 60 | 7***9 | Крышка | |
| 61 | Б***0 | Болт 3М10Х20 ГОСТ 7808-70 | |
| 62 | 7***5 | Прокладка | |
| 63 | К***8 | Кольцо В40 ГОСТ 14942-68 | |
| 64 | П***0 | Подшипник 80208 ГОСТ 7242-70 | |
| 65 | 7***1 | Вилка | |
| 66 | Ш***8 | Шайба 16.01 ГОСТ 11171-78 | |
| 67 | Г***0 | Гайка М16 ГОСТ 5927-70 | |
| 68 | 7***8 | Сухарь | |
| 69 | Ш***0 | Шарик БV 8 мм Н ГОСТ 3722-60 | |
| 70 | 7***9 | Пружина | |
| 71 | 7***7 | Вал | |
| 72 | 7***4 | Шестерня | |
| 73 | 7***7 | Шпилька | |
| 74 | 7***2 | Шестерня | |
| 75 | Б***0 | Болт М10Х25 ГОСТ 7808-70 | |
| 76 | 7***9 | Прокладка | |
| 77 | Ш***6 | Шпилька М8Х20 ГОСТ 22014-76 | |
| 101 | 7***3 | Крышка | |
| 201 | 7***7 | Прокладка | |
| 301 | 7***2 | Картер |
