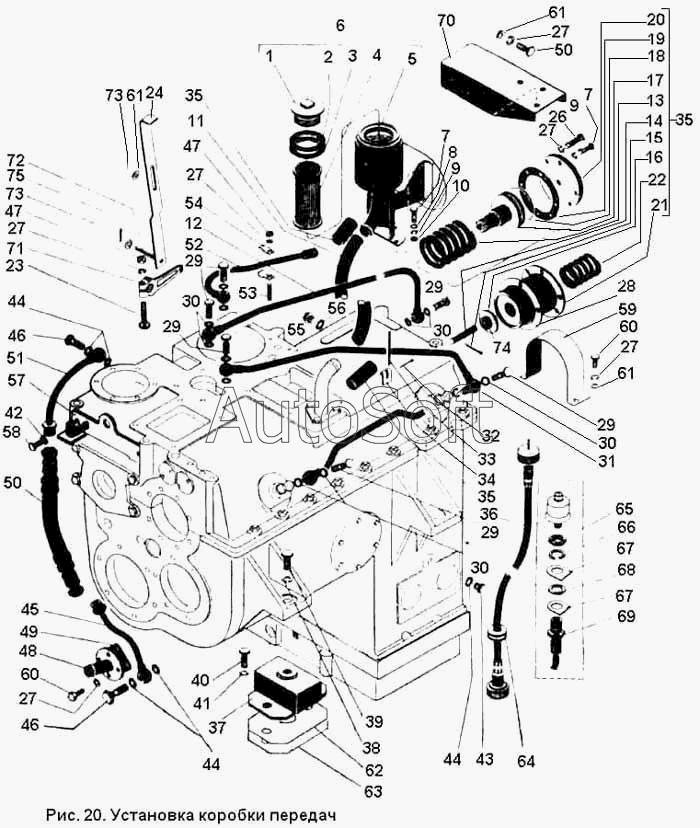

Каталог запасных частей к технике: ПТЗ К-701. Установка коробки передач
47
47
56
55
54
53
52
51
50
50
49
48
57
46
46
45
44
44
44
43
42
41
40
39
38
66
75
74
73
73
72
71
70
69
68
67
67
37
65
64
63
62
61
61
61
60
60
59
58
8
17
16
15
14
13
12
11
10
9
9
18
7
7
6
5
4
3
2
1
27
27
27
27
27
27
36
35
35
35
34
33
32
31
30
30
30
30
29
29
29
29
29
28
26
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.00.17.000 | 7***0 | Установка коробки передач | |
| 700А.17.00.000 | 7***0 | Коробка передач в сборе | |
| 700А.17.24.000 | 7***0 | Трубопроводы коробки передач | |
| 1 | 7***2 | Пробка | |
| 2 | 7***1 | Кольцо | |
| 3 | 7***7 | Прокладка | |
| 4 | 7***0 | Фильтр в сборе | |
| 5 | 7***2 | Корпус в сборе | |
| 6 | 7***3 | Бочонок заливной | |
| 7 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 8 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 9 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 10 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 11 | 7***2 | Труба | |
| 12 | 7***0 | Труба в сборе | |
| 13 | 7***4 | Пружина | |
| 14 | 7***7 | Шпилька | |
| 15 | Ш***9 | Шплинт 4Х40 ГОСТ 397-79 | |
| 16 | 7***3 | Шайба | |
| 17 | 7***3 | Поршень | |
| 18 | К***3 | Кольцо Н1-110Х100-3 ГОСТ 1882929-73 | |
| 19 | 7***8 | Прокладка | |
| 20 | 7***6 | Крышка | |
| 21 | 7***0 | Корпус в сборе | |
| 22 | 7***5 | Пружина внутренняя | |
| 23 | Б***0 | Болт М10Х50 ГОСТ 7808-70 | |
| 24 | 7***1 | Рычаг | |
| 25 | 7***0 | Гидроакумулятор | |
| 26 | Б***0 | Болт М10Х40 ГОСТ 7811-70 | |
| 27 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 28 | 7***9 | Прокладка | |
| 29 | 7***5 | Болт зажимной | |
| 30 | 7***2 | Прокладка | |
| 31 | 7***1 | Трубопровод в сборе | |
| 32 | 3***1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 33 | Л***1 | Лента 375 ГОСТ 503-71 | |
| 34 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 35 | Р***м | Рукав 32Х42-16 ГОСТ 10362-76: L=90мм | |
| 36 | 7***0 | Вал гибкий в сборе ГВ 10-Н | |
| 37 | 7***0 | Амортизатор типа АКСС-220м | |
| 38 | Ш***0 | Шайба 22.65Г ГОСТ 6402-70 | |
| 39 | Б***0 | Болт 3М22Х65 ГОСТ 7808-70 | |
| 40 | Б***0 | Болт М14Х45 ГОСТ 7808-70 | |
| 41 | Ш***0 | Шайба 14.65Г ГОСТ 6402-70 | |
| 42 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 43 | 7***9 | Пробка | |
| 44 | 7***3 | Прокладка | |
| 45 | 7***2 | Труба в сборе | |
| 46 | 7***2 | Болт зажимной | |
| 47 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 48 | 7***0 | Труба в сборе | |
| 49 | 7***1 | Прокладка | |
| 50 | 7***0 | Рукав | |
| 51 | 7***0 | Труба в сборе | |
| 52 | 7***2 | Труба в сборе | |
| 53 | Ш***6 | Шпилька М10Х55 ГОСТ 22034-76 | |
| 54 | 7***6 | Скоба | |
| 55 | П***0 | Пробка М12Х1.25 ЛК 0012-00 | |
| 56 | П***2 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | |
| 57 | 7***0 | Кронштейн в сборе | |
| 58 | Б***0 | Болт М2Х30 ГОСТ 7808-70 | |
| 59 | 7***6 | Кожух | |
| 60 | Б***0 | Болт М10Х20 ГОСТ 7808-70 | |
| 61 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 62 | 7***1 | Прокладка | |
| 63 | 7***2 | Прокладка | |
| 64 | 7***5 | Кольцо уплотнительное | |
| 65 | Г***0 | Гайка М20Х1.5 ГОСТ 5927-70 | |
| 66 | Ш***0 | Шайба 20.65Г ГОСТ 6402-70 | |
| 67 | 7***8 | Планка | |
| 68 | 7***7 | Втулка | |
| 69 | 7***0 | Рукав | |
| 70 | 7***9 | Кронштейн | |
| 71 | 7***1 | Рычаг | |
| 72 | О***1 | Ось 22-10Х5Х30 ГОСТ 9650-71 | |
| 73 | Ш***9 | Шплинт 2.5Х16 ГОСТ 397-79 | |
| 74 | Г***3 | Гайка М20Х1.5 ГОСТ 5933-73 | |
| 75 | Ш***8 | Шайба 10.01 ГОСТ 6958-78 |
