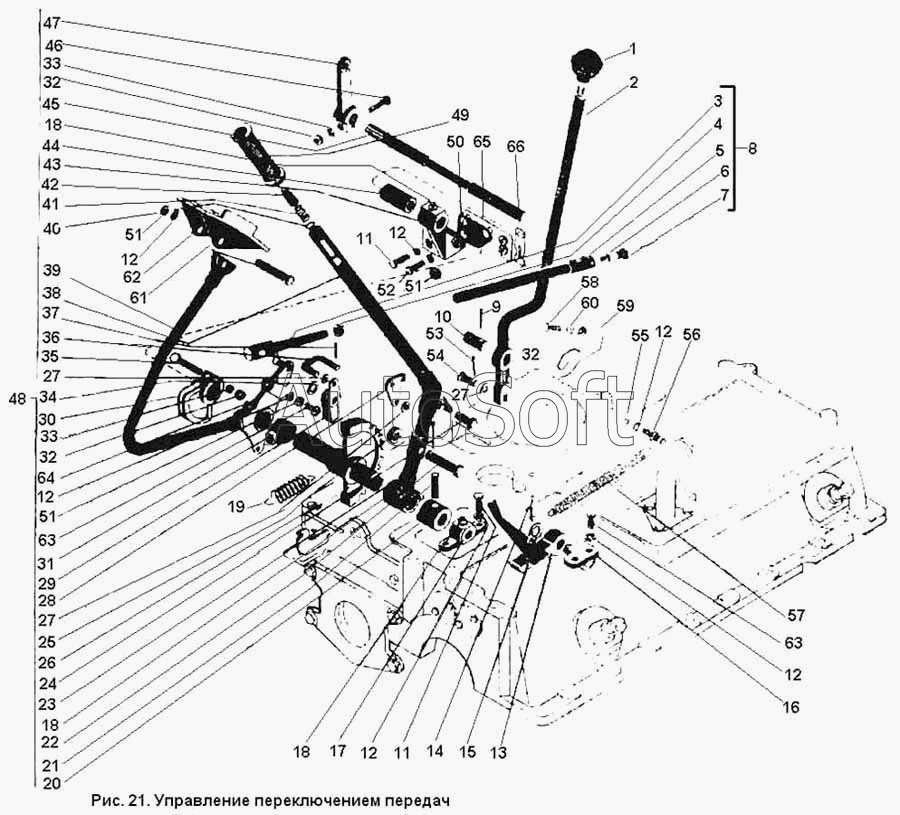

Каталог запасных частей к технике: ПТЗ К-701. Управление переключением передач
49
36
38
39
40
41
42
43
44
45
46
47
48
35
50
52
54
56
57
58
59
62
63
63
64
65
66
18
18
18
1
2
3
5
6
7
8
10
11
11
13
16
17
19
20
22
23
24
25
26
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.17.19.000 | 7***0 | Управление переключением передач (комплект) | |
| 1 | 7***1 | Шар | |
| 2 | 7***2 | Рычаг в сборе | |
| 3 | 7***1 | Наконечник | |
| 5 | 7***3 | Тяга в сборе | |
| 6 | 7***9 | Сухарь | |
| 7 | 7***1 | Гайка | |
| 8 | 7***3 | Тяга в сборе | |
| 10 | 7***1 | Валик | |
| 11 | Б***0 | Болт М12Х30 ГОСТ 7808-70 | |
| 13 | 7***0 | Стопор в сборе | |
| 16 | 7***0 | Кронштейн в сборе | |
| 17 | 7***3 | Кронштейн | |
| 18 | М***4 | Масленка 1.3 ГОСТ 19853-74 | |
| 19 | 7***1 | Пружина | |
| 20 | 7***2 | Втулка | |
| 22 | 7***1 | Ось | |
| 23 | 7***5 | Рычаг в сборе | |
| 24 | 7***5 | Валик | |
| 25 | 7***6 | Втулка | |
| 26 | 7***1 | Сектор в сборе | |
| 28 | 7***9 | Балансир | |
| 29 | 7***1 | Собачка | |
| 30 | 7***3 | Рычаг | |
| 31 | 7***2 | Втулка | |
| 35 | Б***0 | БолтМ10Х50 ГОСТ 7811-70 | |
| 36 | 7***2 | Поводок | |
| 38 | 7***1 | Стержень | |
| 39 | 7***0 | Рычаг в сборе | |
| 40 | 7***1 | Шайба | |
| 41 | 7***5 | Пружина | |
| 42 | 7***3 | Втулка | |
| 43 | 7***8 | Кронштейн | |
| 44 | 7***1 | Втулка | |
| 45 | 7***7 | Валик | |
| 46 | Б***0 | Болт М10Х45 ГОСТ 7811-70 | |
| 47 | 7***1 | Рычаг | |
| 48 | 7***2 | Мостик в сборе | |
| 49 | 7***7 | Рукоятка | |
| 50 | 7***7 | Прокладка | |
| 52 | 7***8 | Болт | |
| 54 | 7***2 | Валик | |
| 56 | 7***1 | Зацеп | |
| 57 | 7***1 | Пружина | |
| 58 | Б***0 | Болт М10Х25 ГОСТ 7808-70 | |
| 59 | 7***1 | Прижим | |
| 62 | 7***7 | Педаль | |
| 63 | Б***0 | Болт М12Х40 ГОСТ 7808-70 | |
| 64 | М***4 | Масленка 2.3Х45 ГОСТ 19853-74 | |
| 65 | 7***0 | Пластина | |
| 66 | 7***3 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
