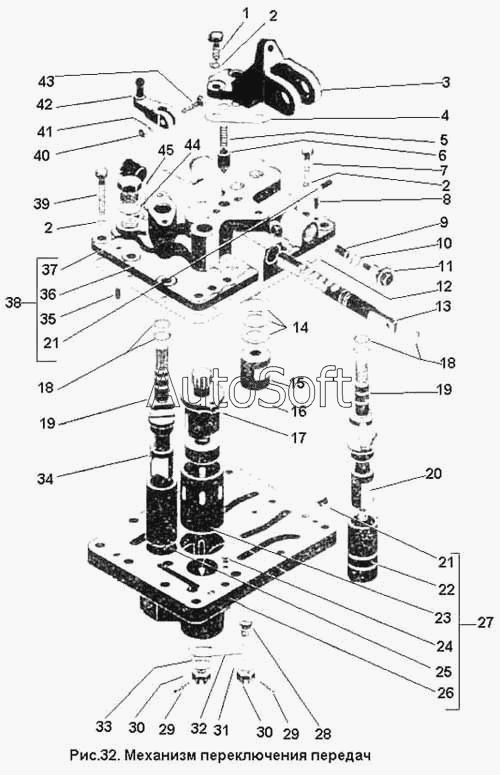

Каталог запасных частей к технике: ПТЗ К-701. Механизм переключения передач
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.17.02.000-2 | 7***2 | Механизм переключения передач | |
| 1 | Б***0 | Болт М10Х30 ГОСТ 7808-70 | |
| 2 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 3 | 7***2 | Кронштейн | |
| 4 | 7***3 | Прокладка | |
| 5 | 7***3 | Пружина | |
| 6 | 7***3 | Фиксатор | |
| 7 | Б***0 | Болт М10Х25 ГОСТ 7808-70 | |
| 8 | Ш***0 | Штифт 8Пр22Х18 ГОСТ 3128-70 | |
| 9 | 7***8 | Золотник | |
| 10 | 7***9 | Прокладка | |
| 11 | 7***4 | Пробка | |
| 12 | 7***1 | Прокладка | |
| 13 | 7***1 | Рейка | |
| 14 | 7***7 | Прокладка | |
| 15 | 7***1 | Крышка | |
| 15 | 7***1 | Пробка | |
| 16 | 7***6 | Шайба | |
| 17 | 7***9 | Золотник | |
| 18 | К***3 | Кольцо Н1-18Х14-3 ГОСТ 18829-73 | |
| 19 | 7***2 | Поводок | |
| 20 | 7***2 | Золотник | |
| 21 | 7***9 | Заглушка | |
| 22 | 7***3 | Гильза | |
| 23 | 7***4 | Гильза | |
| 24 | 7***8 | Упор | |
| 25 | 7***4 | Гильза | |
| 26 | 7***2 | Корпус | |
| 27 | 7***2 | Корпус в сборе | |
| 28 | 7***1 | Упор | |
| 29 | Ш***9 | Шплинт 2.5Х16 ГОСТ 397-79 | |
| 30 | Г***3 | Гайка М10 ГОСТ 5933-73 | |
| 31 | 7***5 | Шайба | |
| 32 | 7***2 | Защелка | |
| 33 | 7***1 | Шайба | |
| 34 | 7***1 | Золотник | |
| 36 | Ш***0 | Штифт 6Пр22Х12 ГОСТ 3128-70 | |
| 37 | 7***5 | Заглушка | |
| 38 | 7***1 | Крышка в сборе | |
| 39 | Б***0 | Болт М10Х50 ГОСТ 7811-70 | |
| 40 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 41 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 42 | 7***1 | Рычаг в сборе | |
| 43 | Б***0 | Болт М8Х30 ГОСТ 7808-70 | |
| 44 | 7***3 | Прокладка | |
| 45 | П***0 | Пробка М22Х1.5 ЛК 0012-00 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
