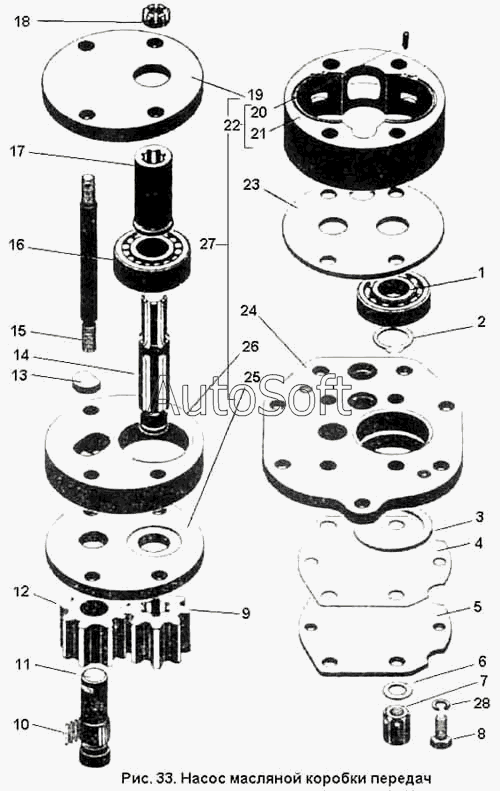

Каталог запасных частей к технике: ПТЗ К-701. Насос масляный коробки передач
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.04.000-2 | 7***2 | Насос в сборе | |
| 1 | П***5 | Подшипник 304 ГОСТ 8338-75 | |
| 2 | К***8 | Кольцо В20 ГОСТ 13942-68 | |
| 3 | К***8 | Кольцо В55 ГОСТ 13943-68 | |
| 4 | 7***3 | Прокладка | |
| 5 | 7***6 | Крышка | |
| 6 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 7 | 7***1 | Гайка | |
| 8 | Б***0 | Болт 3М8Х16 ГОСТ 7808-70 | |
| 9 | 7***2 | Шестерня | |
| 10 | Р***2 | Ролик 2.5Х19.8.11 ГОСТ 6870-72 | |
| 11 | 7***1 | Ось | |
| 12 | 7***4 | Шестерня | |
| 13 | 7***5 | Шайба | |
| 14 | 7***2 | Валик насоса | |
| 15 | 7***3 | Шпилька | |
| 16 | П***5 | Подшипник 2305К ГОСТ 8328-75 | |
| 17 | 7***1 | Втулка | |
| 18 | Г***3 | Гайка М10 ГОСТ 5933-73 | |
| 19 | 7***1 | Крышка насоса верхняя | |
| 20 | Ш***0 | Штифт 3Пр22аХ8 ГОСТ 3128-70 | |
| 21 | 7***2 | Корпус откачивающей секции | |
| 22 | 7***0 | Корпус откачивающей секции в сборе | |
| 23 | 7***6 | Плита насоса нижняя | |
| 24 | 7***1 | Нижняя часть корпуса насоса | |
| 25 | 7***2 | Плита | |
| 26 | 7***3 | Верхняя часть корпуса | |
| 27 | 7***2 | Корпус насоса | |
| 28 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 |
