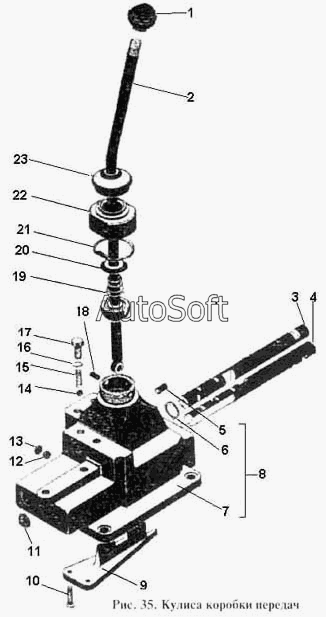

Каталог запасных частей к технике: ПТЗ К-701. Кулиса коробки передач
12
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.17.17.000 | 7***0 | Кулиса в сборе | |
| 1 | 7***5 | Ручка шаровая | |
| 2 | 7***1 | Рычаг в сборе | |
| 3 | 7***1 | Валик | |
| 4 | 7***1 | Валик | |
| 5 | 7***1 | Втулка | |
| 6 | К***3 | Кольцо Н1-28Х22-3 ГОСТ 18829-73 | |
| 7 | 7***3 | Корпус | |
| 8 | 7***0 | Корпус в сборе | |
| 9 | 7***8 | Планка | |
| 10 | 7***9 | Винт | |
| 11 | З***7 | Заглушка 26 ГОСТ 3111-67 | |
| 12 | Ш***0 | Шарик БV 12.7 мм Н ГОСТ 3722-60 | |
| 13 | З***7 | Заглушка 16 ГОСТ 3111-67 | |
| 14 | Ш***0 | Шарик БV 9.525 мм Н ГОСТ 3722-60 | |
| 15 | 7***7 | Пружина | |
| 16 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 17 | Б***0 | Болт М12Х25 ГОСТ 7808-70 | |
| 18 | Ш***0 | Штифт 5Пр232аХ12 ГОСТ 3128-70 | |
| 19 | 7***1 | Пружина | |
| 20 | 7***1 | Крышка | |
| 21 | 7***6 | Шайба | |
| 22 | 7***2 | Гайка | |
| 23 | 7***9 | Манжета |
