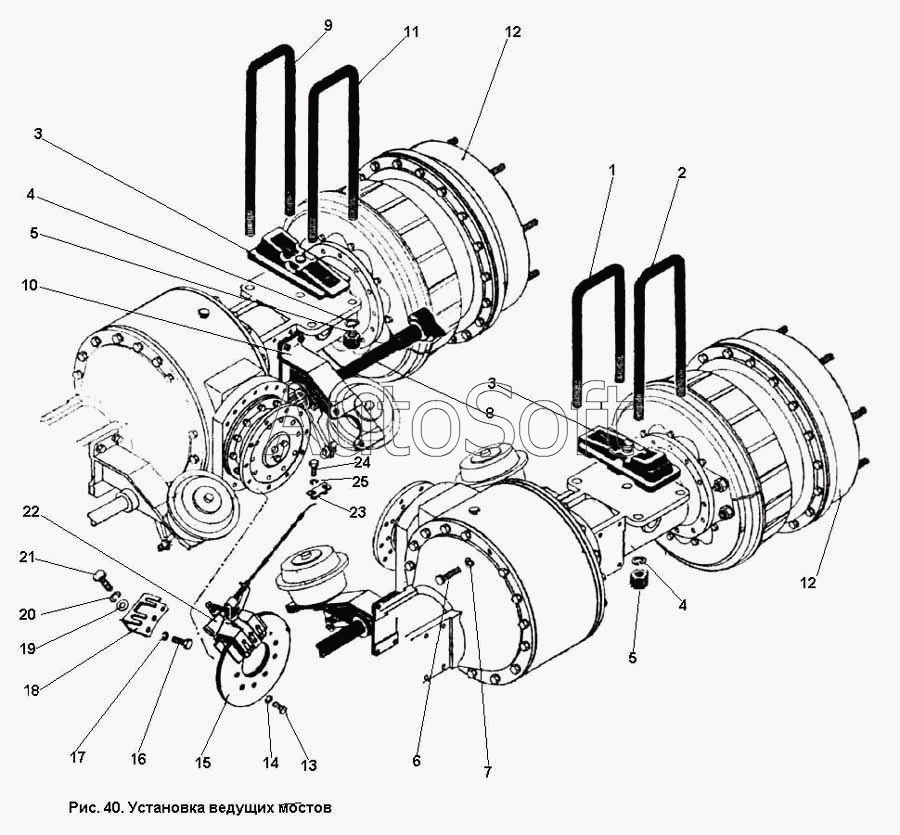

Каталог запасных частей к технике: ПТЗ К-701. Установка ведущих мостов
13
25
24
23
22
21
20
19
18
17
16
15
14
12
12
11
10
9
8
7
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.00.23.000-2 | 7***2 | Установка мостов ведущих | |
| 1 | 7***1 | Стремянка | |
| 2 | 7***2 | Стремянка | |
| 3 | 7***2 | Кронштейн в сборе | |
| 4 | Ш***0 | Шайба 27.65Г ГОСТ 6402-70 | |
| 5 | Г***0 | Гайка М27 ГОСТ 5931-70 | |
| 6 | Б***0 | Болт М16Х1.5Х40 ГОСТ 7808-70 | |
| 7 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 8 | 7***9 | Кулак | |
| 9 | 7***4 | Стремянка | |
| 10 | 7***0 | Кронштейн в сборе | |
| 11 | 7***3 | Стремянка | |
| 12 | 7***1 | Мост ведущий | |
| 13 | Б***0 | Болт М12Х30 ГОСТ 7808-70 | |
| 14 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 15 | 7***4 | Диск | |
| 16 | Б***0 | БолтМ18Х1.5Х40 ГОСТ 7808-70 | |
| 17 | Ш***0 | Шайба 18.65Г ГОСТ 6402-70 | |
| 18 | 7***1 | Кронштейн | |
| 19 | Ш***8 | Шайба 14.01 ГОСТ 11371-78 | |
| 20 | Ш***0 | Шайба 14.65Г ГОСТ 6402-70 | |
| 21 | Б***0 | Болт М14Х1.5Х35 ГОСТ 7808-70 | |
| 22 | 7***0 | Тормоз стояночный | |
| 23 | 7***2 | Планка | |
| 24 | Б***0 | Болт М10Х20 ГОСТ 7808-70 | |
| 25 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 |
