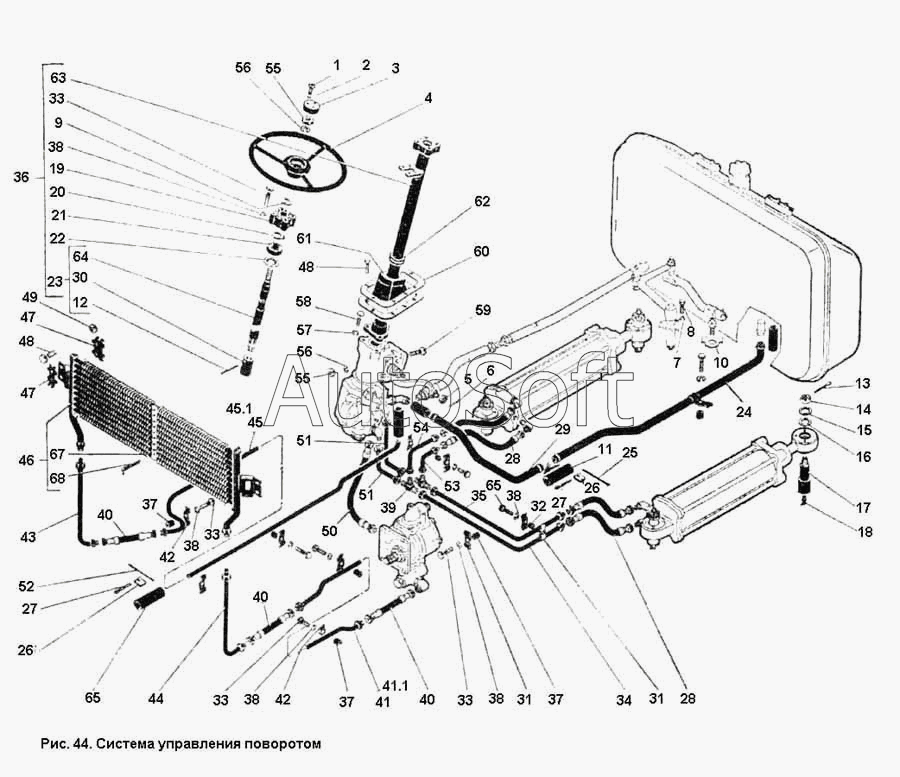

Каталог запасных частей к технике: ПТЗ К-701. Система управления поворотом
44
52
51
51
50
49
48
48
47
47
46
45
53
43
42
42
41
40
40
40
39
38
38
38
38
38
37
37
37
36
62
451
411
68
67
66
65
64
63
35
61
60
59
58
57
56
56
55
55
54
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
26
26
34
33
33
33
33
32
31
31
30
29
28
28
27
27
25
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.34.01.000 | 7***0 | Управление рулевое | |
| 701.34.00.000-1 | 7***1 | Система управления поворотом | |
| 1 | Ш***0 | Шуруп А4Х30 ГОСТ 1114-70 | |
| 2 | Ш***8 | Шайба 5.01 ГОСТ 11371-78 | |
| 3 | 7***5 | Заглушка | |
| 4 | 7***0 | Колесо рулевое | |
| 5 | Г***3 | Гайка М16Х1.5 ГОСТ 5933-73 | |
| 6 | Ш***9 | Шплинт 4Х25 ГОСТ 397-79 | |
| 7 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 8 | Б***0 | Болт М1.2Х25 ГОСТ 7808-70 | |
| 9 | К***1 | Кольцо СП 30-19-3.5 ГОСТ 6308-71 | |
| 10 | 7***6 | Шайба | |
| 11 | Р***м | Рукав 42Х56.5-15 ГОСТ 10362-76: L=150 мм | |
| 12 | Ш***0 | Штифт 3ГХ28 ГОСТ 3128-70 | |
| 13 | Ш***9 | Шплинт 6.3Х70 ГОСТ 397-79 | |
| 14 | Г***3 | Гайка М36Х3 ГОСТ 5933-73 | |
| 15 | Ш***8 | Шайба 36.01 ГОСТ 11371-78 | |
| 16 | 7***3 | Втулка | |
| 17 | 7***2 | Палец | |
| 18 | М***4 | Масленка 1.3 ГОСТ 19853-74 | |
| 19 | 7***5 | Крышка | |
| 20 | К***8 | Кольцо Б20 ГОСТ 13942-68 | |
| 21 | П***1 | Подшипник 1204 ГОСТ 5720-71 | |
| 22 | 7***9 | Шайба | |
| 23 | 7***0 | Вал в сборе | |
| 24 | 7***1 | Труба | |
| 25 | Л***1 | Лента 450 ГОСТ 503-71 | |
| 26 | А***4 | Рамка хомута ОСТ 3-408-70 | |
| 27 | Ш***0 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 28 | 7***0 | Рукав в сборе | |
| 29 | 7***3 | Труба | |
| 30 | 7***2 | Муфта | |
| 31 | 7***9 | Скоба | |
| 32 | 7***1 | Втулка распорная | |
| 33 | Б***0 | Болт М8Х40 ГОСТ 7811-70 | |
| 34 | 7***7 | Труба в сборе | |
| 35 | 7***8 | Труба в сборе | |
| 36 | 7***0 | Колонка рулевого управления | |
| 37 | 7***9 | Втулка | |
| 38 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 39 | 7***7 | Тройник | |
| 40 | 7***0 | Рукав | |
| 41 | 7***0 | Труба | |
| 42 | 7***7 | Скоба | |
| 43 | 7***0 | Труба в сборе | |
| 44 | 7***1 | Труба в сборе | |
| 45 | 7***0 | Труба | |
| 46 | 7***2 | Радиатор масляный | |
| 47 | 7***4 | Планка стопорная | |
| 48 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 49 | Г***0 | Гайка М8 ГОСТ 5927-70 | |
| 50 | 7***1 | Рукав | |
| 51 | 7***4 | Труба в сборе | |
| 52 | Л***1 | Лента 300 ГОСТ 503-71 | |
| 53 | 7***5 | Труба в сборе | |
| 54 | 7***6 | Труба в сборе | |
| 55 | Г***0 | Гайка М16Х1.5 ГОСТ 5927-70 | |
| 56 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 57 | Ш***0 | Шайба 14.65Г ГОСТ 6402-70 | |
| 58 | Б***0 | Болт М14Х1.5Х35 ГОСТ 7808-70 | |
| 59 | Б***0 | Болт М16Х1.5Х60 ГОСТ 7811 -70 | |
| 60 | 7***1 | Фланец | |
| 61 | 7***1 | Кожух | |
| 62 | 7***2 | Вкладыш | |
| 63 | 7***0 | Колонка в сборе | |
| 64 | 7***1 | Вал | |
| 65 | Б***0 | Болт М8Х30 ГОСТ 7808-70 | |
| 66 | Р***м | Рукав 20Х30.5-16 ГОСТ 10362-76: L=120мм | |
| 67 | 7***3 | Планка | |
| 68 | Ш***9 | Шплинт 3.2Х32 ГОСТ 397-79 | |
| 411 | 7***1 | Труба | |
| 451 | 7***0 | Труба |
