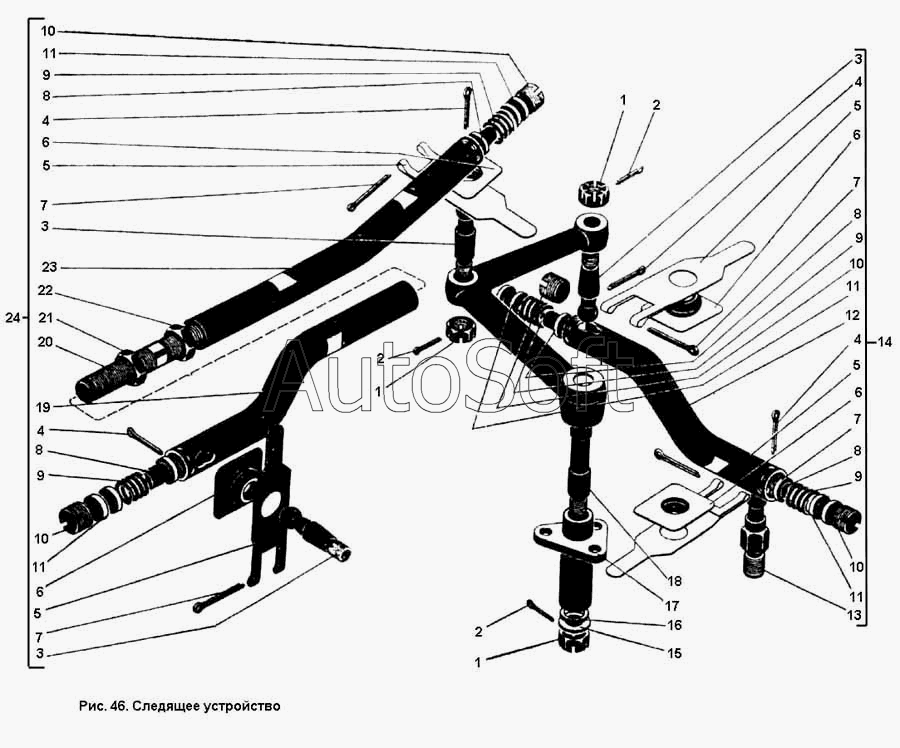

Каталог запасных частей к технике: ПТЗ К-701. Следящее устройство
12
24
23
22
21
20
19
18
17
16
15
14
13
11
11
11
11
10
10
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
6
6
6
5
5
5
5
4
4
4
4
3
3
3
2
2
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.34.14.000-2 | 7***2 | Устройство стеклящее | |
| 1 | Г***1 | Гайка М16Х14 ГОСТ 5913-71 | |
| 2 | Ш***9 | Шплинт 4Х25 ГОСТ 397-79 | |
| 3 | 7***4 | Палец | |
| 4 | Ш***9 | Шплинт 63Х45 ГОСТ 397-79 | |
| 5 | 7***6 | Хомут | |
| 6 | 7***0 | Чехол | |
| 7 | Ш***9 | Шплинт 4Х40 ГОСТ 397-79 | |
| 8 | 7***3 | Направляющая | |
| 9 | 7***6 | Пружина | |
| 10 | 7***5 | Пробка | |
| 11 | 7***4 | Сухарь | |
| 12 | 7***1 | Тяга задняя | |
| 13 | 7***5 | Стойка | |
| 14 | 7***1 | Тяга поперечная | |
| 15 | Ш***8 | Шайба 16.01 ГОСТ 11371-78 | |
| 16 | К***1 | Кольцо Н1-25Х20-3 ГОСТ 18829-71 | |
| 17 | 7***0 | Втулка в сборе | |
| 18 | 7***0 | Рычаг в сборе | |
| 19 | 7***1 | Труба передняя | |
| 20 | 7***9 | Стяжка | |
| 21 | Г***0 | Гайка М24Х2 лев. ГОСТ 2526-70 | |
| 22 | Г***0 | Гайка М24Х2 ГОСТ 2526-70 | |
| 23 | 7***1 | Труба | |
| 24 | 7***2 | Тяга продольная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
