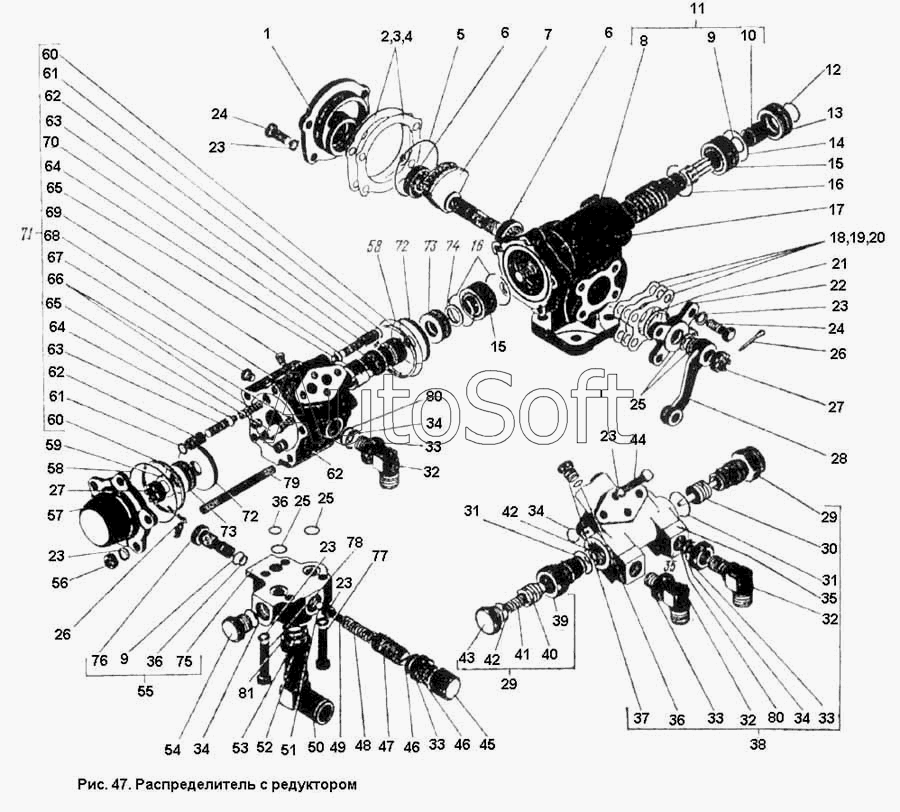

Каталог запасных частей к технике: ПТЗ К-701. Распределитель с редуктором
51
61
61
60
60
59
58
58
57
56
55
54
53
52
62
62
62
50
49
48
47
46
46
45
44
43
42
42
72
72
81
80
80
79
78
77
76
75
74
73
73
41
71
70
69
68
67
66
65
65
64
64
63
63
10
19
19
18
17
16
16
15
15
14
13
12
11
20
9
9
8
7
6
6
5
4
3
2
1
30
40
38
37
36
36
36
35
34
34
34
34
33
33
33
33
33
33
33
31
31
29
29
28
27
27
26
26
25
25
25
24
24
23
23
23
23
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.14.22.000-1 | 7***1 | Распределитель с редуктором | |
| 1 | 7***6 | Крышка | |
| 2 | 7***1 | Прокладка | |
| 3 | 7***2 | Прокладка | |
| 4 | 7***3 | Прокладка | |
| 5 | К***3 | Кольцо У-100Х95-3 ГОСТ 18829-73 | |
| 6 | П***9 | Подшипник 7205К1 ГОСТ 333-79 | |
| 7 | 7***9 | Сектор | |
| 8 | 7***8 | Червяк | |
| 9 | К***3 | Копьецо Н1-25Х20-3 ГОСТ 18829-73 | |
| 10 | 7***3 | Втулка | |
| 11 | 7***0 | Червяк в сборе | |
| 12 | К***3 | Кольцо Н1-38Х30-3 ГОСТ 18829-73 | |
| 13 | 7***1 | Втулка уплотнительная | |
| 14 | К***3 | Кольцо У-55Х50-3 ГОСТ 18829-73 | |
| 15 | П***1 | Подшипник 4074106 ГОСТ 4657-71 | |
| 16 | 7***4 | Кольцо стопорное | |
| 17 | 7***4 | Картер рулевого управления | |
| 18 | 7***1 | Прокладка | |
| 19 | 7***3 | Прокладка | |
| 19 | 7***9 | Корпус клапана | |
| 20 | 7***2 | Прокладка | |
| 21 | К***3 | Кольцо Н1-52Х45-3 ГОСТ 18829-73 | |
| 22 | 7***7 | Крышка | |
| 23 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 24 | Б***0 | Болт М12Х1.25Х30 ГОСТ 7808-70 | |
| 25 | К***3 | Кольцо У-30Х25-3 ГОСТ 18829-73 | |
| 26 | Ш***9 | Шплинт 4Х36 ГОСТ 397-79 | |
| 27 | Г***3 | Гайка М20Х1.5 ГОСТ 5933-73 | |
| 28 | 7***1 | Сошка | |
| 29 | 7***0 | Клапан в сборе | |
| 30 | 7***2 | Толкатель | |
| 31 | К***3 | Кольцо У-40Х35-3 ГОСТ 18829-73 | |
| 33 | 7***3 | Гайка | |
| 33 | 7***4 | Угольник | |
| 34 | К***3 | Кольцо Н1-28Х22-3 ГОСТ 18829-73 | |
| 35 | 7***1 | Коробка клапанная | |
| 36 | К***3 | Кольцо Н1-18Х14-3 ГОСТ 18829-73 | |
| 37 | 7***3 | Пробка | |
| 38 | 7***0 | Коробка клапанная в сборе | |
| 40 | 7***1 | Клапан | |
| 41 | 7***7 | Пружина | |
| 42 | К***3 | Кольцо У-32Х0-3 ГОСТ 18829-73 | |
| 43 | 7***1 | Пробка | |
| 44 | Б***0 | Болт М12Х90 ГОСТ 7811-70 | |
| 45 | 7***3 | Колпачок | |
| 46 | 7***2 | Прокладка | |
| 47 | 7***5 | Винт регулировочный | |
| 48 | 7***6 | Пружина | |
| 49 | 7***9 | Направляющая | |
| 50 | 7***7 | Угольник | |
| 51 | Ш***0 | Шарик БV 12.7 мм Н ГОСТ 3722-60 | |
| 52 | 7***1 | Гайка | |
| 53 | К***3 | Кольцо У-0Х32-3 ГОСТ 18829-73 | |
| 54 | 7***1 | Пробка | |
| 55 | 7***0 | Корпус клапана в сборе | |
| 56 | Г***0 | Гайка М12Х1.25 ГОСТ 5927-70 | |
| 57 | 7***2 | Крышка | |
| 58 | К***3 | Кольцо У-105Х100-3 ГОСТ 18829-73 | |
| 59 | Ш***8 | Шайба 20.01 ГОСТ 11371-78 | |
| 60 | 7***1 | Кольцо упорное | |
| 61 | К***3 | Кольцо Н1-16Х12-3 ГОСТ 18829-73 | |
| 62 | 7***1 | Гильза плунжера | |
| 63 | 7***4 | Плунжер | |
| 64 | 7***1 | Толкатель | |
| 65 | 7***6 | Плунжер | |
| 66 | 7***5 | Пружина плунжера | |
| 67 | П***7 | Пробка КГ 3/8" ГОСТ 12720-67 | |
| 68 | 7***1 | Корпус золотника | |
| 69 | П***7 | Пробка КГ 1/8" ГОСТ 12720-67 | |
| 70 | 7***1 | Золотник | |
| 71 | 7***1 | Корпус золотника | |
| 72 | 7***8 | Шайба золотника | |
| 73 | П***5 | Подшипник 8305 ГОСТ 6874-75 | |
| 74 | 7***3 | Шайба | |
| 75 | 7***5 | Корпус клапана | |
| 76 | 7***6 | Седло клапана | |
| 77 | Б***0 | Болт 3М12Х65 ГОСТ 7811-70 | |
| 78 | Б***0 | Болт М12Х65 ГОСТ 7811-70 | |
| 79 | Ш***6 | Шпилька М12Х1.25Х140 ГОСТ 22034-76 | |
| 80 | 7***4 | Кольцо | |
| 81 | 7***1 | Кольцо |
