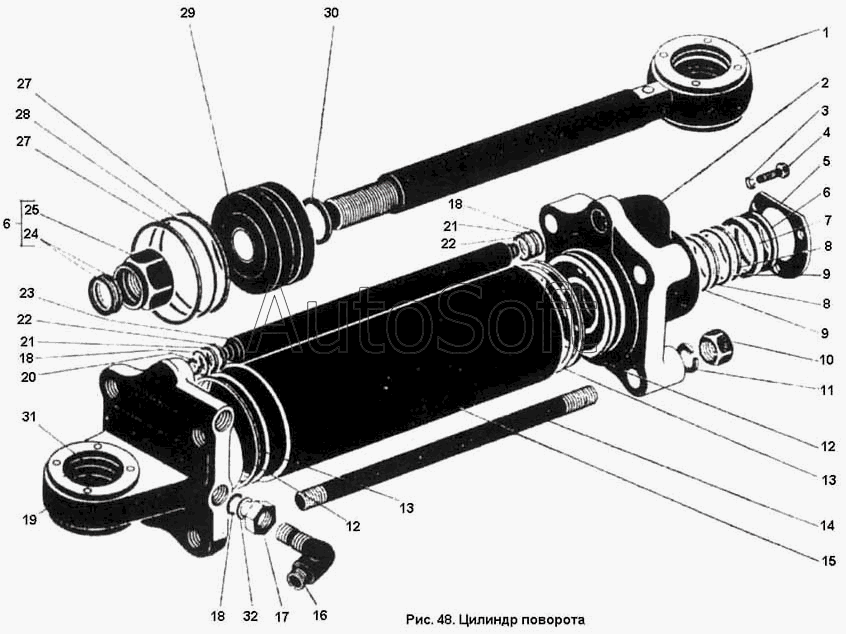

Каталог запасных частей к технике: ПТЗ К-701. Цилиндр поворота
25
17
18
18
18
19
20
21
21
22
22
23
24
16
26
27
27
28
29
30
31
32
15
14
13
13
12
12
11
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.34.29.000 | 7***0 | Цилиндр поворота | |
| 1 | 7***0 | Шток в сборе | |
| 2 | 7***5 | Крышка передняя | |
| 3 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 4 | Б***0 | Болт М10Х20 ГОСТ 7808-70 | |
| 5 | 7***1 | Крышка | |
| 6 | 7***2 | Скребок | |
| 7 | 7***3 | Манжета | |
| 8 | 7***3 | Шайба защитная | |
| 9 | К***3 | Кольцо Н1-60Х50-3 ГОСТ 18829-73 | |
| 10 | Г***0 | Гайка М20Х1.5 ГОСТ 5927-70 | |
| 11 | Ш***0 | Шайба 20.65Г ГОСТ 6402-70 | |
| 12 | 7***2 | Шайба защитная | |
| 13 | К***3 | Кольцо У-125Х120-3 ГОСТ 18829-73 | |
| 14 | 7***9 | Шпилька | |
| 15 | 7***4 | Корпус цилиндра поворота | |
| 16 | 7***7 | Угольник | |
| 17 | Г***0 | Гайка М24Х2 ГОСТ 5929-70 | |
| 18 | К***3 | Кольцо Н1-25Х20-3 ГОСТ 18829-73 | |
| 19 | 7***0 | Крышка задняя в сборе | |
| 20 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 21 | 7***5 | Шайба защитная | |
| 22 | 7***7 | Шайба маслопровода | |
| 23 | 7***2 | Маслопровод цилиндра подъема | |
| 24 | 7***1 | Кольцо | |
| 25 | 7***2 | Гайка | |
| 26 | 7***0 | Гайка в сборе | |
| 27 | 7***1 | Шайба защитная | |
| 28 | К***3 | Кольцо Н1-125Х0-3 ГОСТ 18829-73 | |
| 29 | 7***1 | Поршень | |
| 30 | К***3 | Кольцо У-55Х50-3 ГОСТ 18829-73 | |
| 31 | 7***4 | Сальник | |
| 32 | К***3 | Кольцо 018-022-25-2-3 ГОСТ 9833-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
