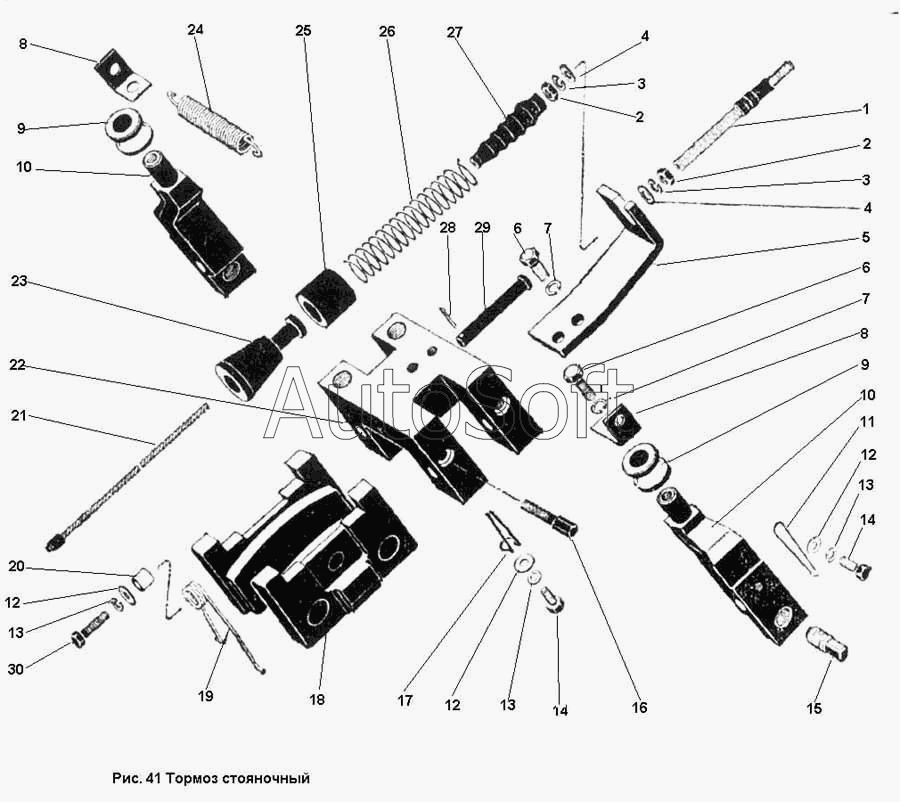

Каталог запасных частей к технике: ПТЗ К-701. Тормоз стояночный
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
14
13
13
13
12
12
12
11
10
10
9
9
8
8
7
7
6
6
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.00.23.100 | 7***0 | Тормоз стояночный | |
| 1 | 7***0 | Оболочка | |
| 2 | Г***0 | Гайка М12 ГОСТ 5927-70 | |
| 3 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 4 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 5 | 7***6 | Кронштейн | |
| 6 | Б***0 | Болт М10Х20 ГОСТ 7808-70 | |
| 7 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 8 | 7***6 | Уголок | |
| 9 | 7***5 | Ролик | |
| 10 | 7***2 | Рычаг | |
| 11 | 7***3 | Стопор | |
| 12 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 13 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 14 | Б***0 | Болт М8Х16 ГОСТ 7808-70 | |
| 15 | 7***8 | Винт | |
| 16 | 7***2 | Болт | |
| 17 | 7***1 | Стопор | |
| 18 | 7***0 | Колодка | |
| 19 | 7***1 | Пружина | |
| 20 | 7***5 | Втулка | |
| 21 | 7***0 | Трос | |
| 22 | 7***9 | Суппорт | |
| 23 | 7***3 | Конус | |
| 24 | 7***7 | Пружина | |
| 25 | 7***4 | Втулка | |
| 26 | 7***4 | Пружина | |
| 27 | 7***1 | Кожух | |
| 28 | Ш***9 | Шплинт 25Х16 ГОСТ 397-79 | |
| 29 | О***1 | Ось 12-12С5Х115 ГОСТ 9650-71 | |
| 30 | Б***0 | Болт М8Х30 ГОСТ 7808-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
