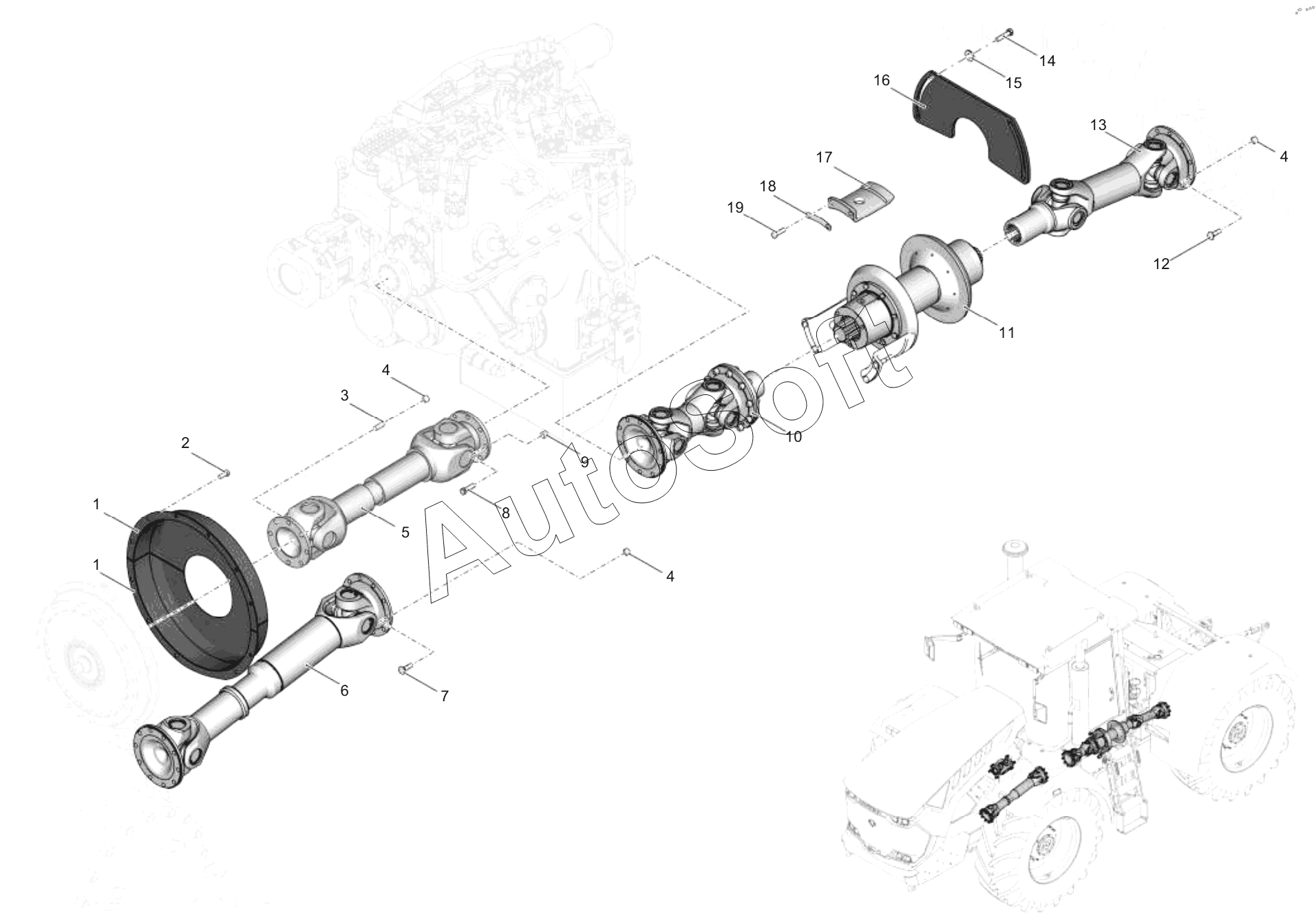

Каталог запасных частей к технике: ПТЗ К-743М (2023). 739-22.00.000-1 Передача карданная (с 01.08.2023)
10
19
18
17
16
15
14
13
12
11
1
1
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Кожух | |
| 2 | Б***9 | Болт М10-6дх16.56.019 | |
| 3 | Ш***9 | Шпилька М12-6д/1,25-6дх-30.10.9.45Х.019 | |
| 4 | Г***Р | Гайка DIN 980 М12х1,25-8-АЗР | |
| 5 | 7***Д | Вал карданный | |
| 6 | 1***0 | Вал карданный | |
| 7 | Б***9 | Болт М 12x1,25-6gx45.88.40X.019 | |
| 8 | 7***1 | Болт | |
| 9 | Г***0 | Гайка М16х1,5-8-АЗР DIN 980 | |
| 10 | 2***Д | Вал карданный | |
| 11 | 2***2 | Опора промежуточная | |
| 12 | 7***4 | Болт | |
| 13 | 2***К | Вал карданный | |
| 14 | Б***9 | Болт M10-6gx35.88.40X.019 | |
| 15 | Ш***9 | Шайба 10.01.08кп.019 | |
| 16 | 7***1 | Скоба | |
| 17 | 2***1 | Прижим | |
| 18 | 2***2 | Планка стопорная | |
| 19 | Б***9 | Болт М12-6дх40.8.8.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
