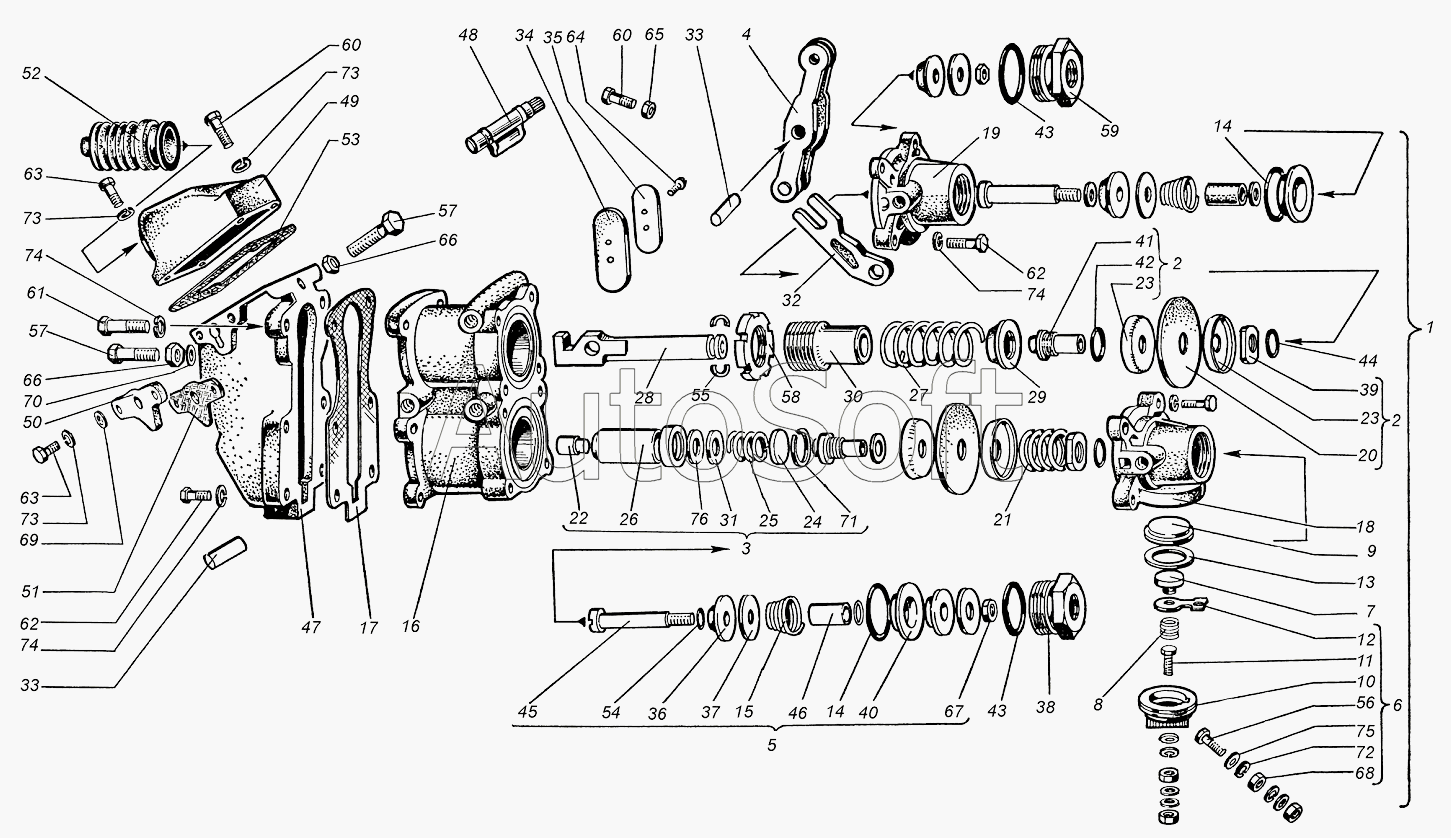

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Пневмосистема
48
57
57
56
55
54
53
52
51
50
49
58
47
46
45
44
43
43
42
41
40
67
76
75
74
74
74
73
73
73
72
71
70
69
68
39
66
66
65
64
63
63
62
62
61
60
60
59
10
19
18
17
16
15
14
14
13
12
11
20
9
8
7
6
5
4
3
2
2
29
38
37
36
35
34
33
33
32
31
30
1
28
27
26
25
24
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Кран тормозной в сборе | |
| 2 | 1***2 | Диафрагма | |
| 3 | 1***Б | Пружина уравновешивающая тормозного крана малая со стаканом в сборе | |
| 4 | 1***Б | Рычаг тормозного крана в сборе | |
| 5 | 1***2 | Клапан тормозного крана в сборе | |
| 6 | 1***0 | Колодка | |
| 7 | 1***5 | Основание контакта в сборе | |
| 8 | 1***2 | Пружина основания контакта | |
| 9 | 1***5 | Диафрагма включателя света стоп-сигнала | |
| 10 | 1***2 | Контактная колодка | |
| 11 | 1***5 | Болт контактный с контактом в сборе | |
| 12 | 1***Б | Шина контактная | |
| 13 | 1***6 | Прокладка | |
| 14 | 1***А | Прокладка | |
| 15 | 1***8 | Пружина клапана | |
| 16 | 1***Б | Корпус тормозного крана | |
| 17 | 1***3 | Прокладка корпуса тормозного крана | |
| 18 | 1***Б | Крышка тормозного крана нижняя | |
| 19 | 1***Б | Крышка тормозного крана верхняя | |
| 20 | 1***0 | Диафрагма тормозного крана | |
| 21 | 1***5 | Пружина поддиафрагменная тормозного крана | |
| 22 | 1***7 | Пятка стакана тормозного крана | |
| 23 | 1***1 | Шайба диафрагмы тормозного крана | |
| 24 | 1***6 | Шайба опорная малой уравновешивающей пружины тормозного крана | |
| 25 | 1***Б | Пружина уравновешивающая тормозного крана малая | |
| 26 | 1***Б | Стакан малой уравновешивающей пружины тормозного крана | |
| 27 | 1***4 | Пружина уравновешивающая тормозного крана большая | |
| 28 | 1***5 | Шток тормозного крана | |
| 29 | 1***А | Шайба опорная штока тормозного крана | |
| 30 | 1***А | Направляющая штока тормозного крана | |
| 31 | 1***Б | Прокладка регулировочная малой уравновешивающей пружины тормозного крана | |
| 32 | 1***Б | Рычаг тормозного крана малый | |
| 33 | 1***7 | Ось рычага тормозного крана | |
| 34 | 1***5 | Уплотнитель выпускного отверстия тормозного крана | |
| 35 | 1***6 | Крышка выпускного отверстия тормозного крана | |
| 36 | 1***1 | Конус клапана тормозного крана | |
| 37 | 1***3 | Шайба клапана тормозного крана большая | |
| 38 | 1***1 | Пробка | |
| 39 | 1***9 | Гайка диафрагмы тормозного крана | |
| 40 | 1***2 | Седло клапана | |
| 41 | 1***Б | Седло клапана тормозного крана выпускное | |
| 42 | 1***6 | Прокладка выпускного седла клапана тормозного крана | |
| 43 | 1***7 | Прокладка | |
| 44 | 1***9 | Кольцо уплотнительное седла клапана тормозного крана | |
| 45 | 1***Б | Стержень | |
| 46 | 1***3 | Трубка стержня клапана тормозного крана | |
| 47 | 1***А | Корпус | |
| 48 | 1***5 | Валик рычага ручного привода тормозного крана | |
| 49 | 1***2 | Крышка | |
| 50 | 1***5 | Крышка валика ручного привода тормозного крана | |
| 51 | 1***1 | Прокладка | |
| 52 | 1***1 | Чехол | |
| 53 | 1***9 | Прокладка корпуса рычагов тормозного крана | |
| 54 | 1***5 | Шайба клапана тормозного крана малая | |
| 55 | 1***7 | Полукольцо стопорное опорной шайбы штока тормозного крана | |
| 56 | 1***1 | Болт сигнала Стоп | |
| 57 | 3***8 | Болт | |
| 58 | 3***8 | Гайка | |
| 59 | А***4 | Пробка | |
| 60 | М***5 | Болт | |
| 61 | М***5 | Болт | |
| 62 | М***6 | Болт | |
| 63 | М***8 | Болт | |
| 64 | М***3 | Винт | |
| 65 | М***5 | Гайка | |
| 66 | М***5 | Гайка | |
| 67 | М***7 | Гайка | |
| 68 | М***7 | Гайка | |
| 69 | 1***1 | Заглушка | |
| 70 | 0***3 | Кольцо | |
| 71 | В***3 | Кольцо | |
| 72 | 5***2 | Шайба | |
| 73 | 6***2 | Шайба | |
| 74 | 8***2 | Шайба | |
| 75 | 5***1 | Шайба | |
| 76 | 1***1 | Шайба (d=13, d1=24, S=2) |
