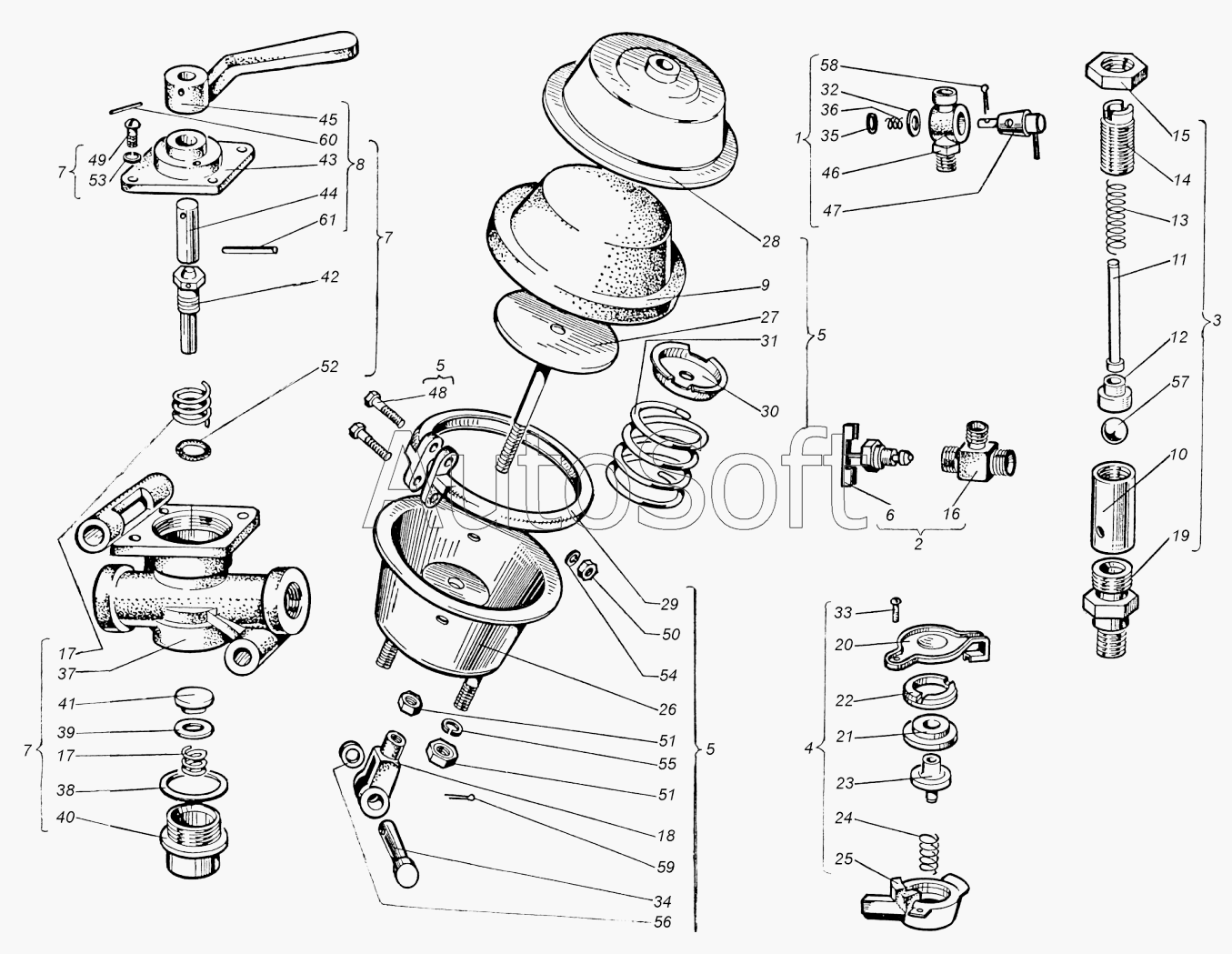

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Пневмосистема
1
2
3
4
5
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Краник спускной Кр2А-1305010Г | |
| 2 | 1***9 | Кран отбора воздуха в сборе | |
| 3 | 2***1 | Клапан предохранительный | |
| 4 | 2***Г | Головка соединительная в сборе | |
| 5 | 5***1 | Камера тормозная | |
| 6 | А***2 | Пробка | |
| 7 | А***0 | Кран разобщительный | |
| 8 | А***0 | Крышка разобщительного крана | |
| 9 | 1***0 | Диафрагма | |
| 10 | 1***4 | Корпус предохранительного клапана | |
| 11 | 1***6 | Стержень направляющий предохранительного клапана | |
| 12 | 1***7 | Сухарь направляющего стержня пружины предохранительного клапана | |
| 13 | 1***0 | Пружина предохранительного клапана | |
| 14 | 1***2 | Винт регулировочный предохранительного клапана | |
| 15 | 1***3 | Гайка регулировочного винта предохранительного клапана | |
| 16 | 1***2 | Корпус крана отбора воздуха | |
| 17 | 1***2 | Пружина клапана | |
| 18 | 2***Б | Вилка | |
| 19 | 2***5 | Седло предохранительного клапана | |
| 20 | 2***Г | Крышка соединительной головки | |
| 21 | 2***Б | Кольцо уплотнительное соединительной головки | |
| 22 | 2***0 | Гайка корпуса соединительной головки | |
| 23 | 2***А | Клапан обратный | |
| 24 | 2***2 | Пружана обратного клапана соединительной головки | |
| 25 | 2***Б | Корпус соединительной головки | |
| 26 | 5***0 | Корпус передней тормозной камеры | |
| 27 | 5***А | Шток передней тормозной камеры в сборе | |
| 28 | 5***0 | Крышка передней тормозной камеры в сборе | |
| 29 | 5***0 | Хомут | |
| 30 | 5***0 | Стакан упорный | |
| 31 | 5***4 | Пружина передней тормозной камеры | |
| 32 | 9***0 | Шайба | |
| 33 | 2***9 | Заклепка 5х22 ГОСТ 10299-52 | |
| 34 | 2***2 | Палец 12х40 | |
| 35 | 9***0 | Шайба | |
| 36 | 9***0 | Пружина | |
| 37 | А***1 | Корпус | |
| 38 | А***2 | Прокладка | |
| 39 | А***3 | Шайба | |
| 40 | А***4 | Пробка | |
| 41 | А***5 | Клапан | |
| 42 | А***6 | Шток | |
| 43 | А***1 | Крышка | |
| 44 | А***3 | Толкатель | |
| 45 | А***4 | Ручка | |
| 46 | К***1 | Корпус | |
| 47 | К***0 | Пробка в сборе | |
| 48 | М***5 | Болт (d=8, l=45, L0=22, H=5, S=12) | |
| 49 | М***3 | Винт | |
| 50 | М***5 | Гайка | |
| 51 | М***5 | Гайка | |
| 52 | 0***3 | Кольцо | |
| 53 | 5***2 | Шайба | |
| 54 | 8***2 | Шайба | |
| 55 | 1***2 | Шайба | |
| 56 | 1***1 | Шайба | |
| 57 | 1***2 | Шарик | |
| 58 | 2***7 | Шплинт | |
| 59 | 4***7 | Шплинт | |
| 60 | 3***8 | Штифт | |
| 61 | 4***8 | Штифт |
