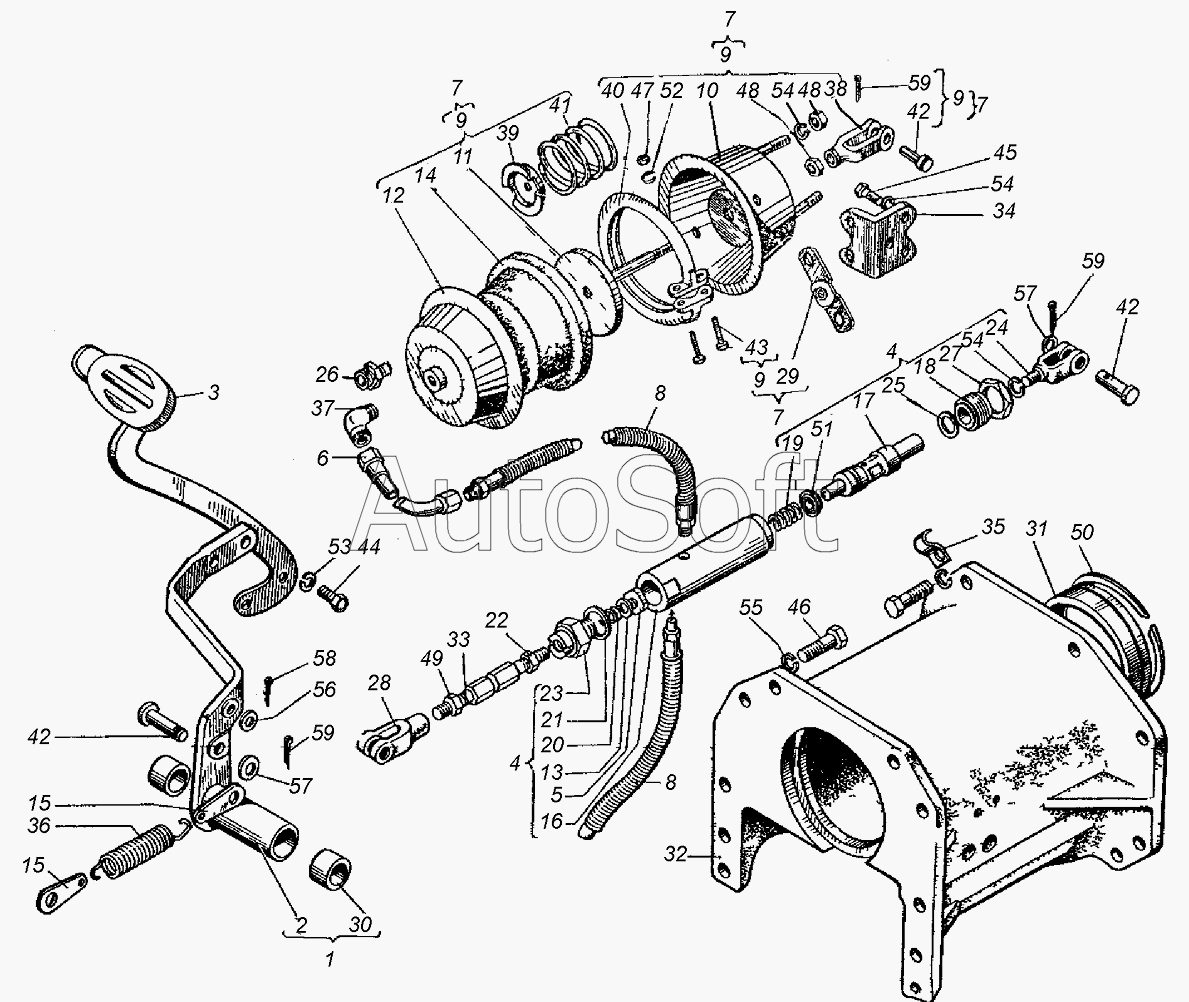

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Управление муфтой главного сцепления
34
42
42
42
41
40
39
38
37
36
35
43
34
33
33
32
31
30
29
28
51
59
59
59
58
57
57
56
55
54
54
54
53
52
27
50
49
48
48
47
46
45
44
5
10
9
9
9
9
8
8
7
7
7
7
7
6
6
6
11
4
4
3
2
1
173.21.012А
172.21.012
170.21.012
18
26
25
24
23
22
21
20
19
151М.21.012-2
17
16
15
15
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151М.21.012-2 | 1***2 | Управление муфтой главного сцепления | |
| 170.21.012 | 1***2 | Управление муфтой главного сцепления | |
| 172.21.012 | 1***2 | Управление муфтой главного сцепления | |
| 173.21.012А | 1***А | Управление муфтой главного сцепления | |
| 1 | 1***2 | Рычаг педали | |
| 2 | 1***2 | Рычаг педали | |
| 3 | 1***1 | Удлинитель | |
| 4 | 1***1 | Сервомеханизм в сборе | |
| 5 | 1***1 | Клапан | |
| 6 | 1***5 | Трубка пневмокамеры | |
| 6 | 1***2 | Трубка пневмокамеры | |
| 6 | 1***А | Трубка пневмокамеры в сборе | |
| 7 | 1***2 | Пневмокамера с пластиной | |
| 7 | 1***1 | Пневмокамера | |
| 8 | 2***1 | Шланг к передним тормозным камерам гибкий в сборе | |
| 9 | 5***1 | Камера тормозная | |
| 10 | 5***1 | Корпус | |
| 11 | 1***2 | Шток | |
| 11 | 5***А | Шток передней тормозной камеры в сборе | |
| 12 | 5***0 | Крышка передней тормозной камеры в сборе | |
| 13 | 7***7 | Шайба | |
| 14 | 1***0 | Диафрагма | |
| 15 | 1***1 | Зацеп | |
| 16 | 1***1 | Корпус сервомеханизма | |
| 17 | 1***1 | Плунжер | |
| 18 | 1***1 | Гайка | |
| 19 | 1***2 | Пружина | |
| 20 | 1***1 | Пружина | |
| 21 | 1***1 | Прокладка | |
| 22 | 1***1 | Гайка ГОСТ 5929-62 | |
| 23 | 1***6 | Гайка переходная | |
| 24 | 1***А | Вилка | |
| 25 | 1***9 | Кольцо | |
| 26 | 1***4 | Ниппель конечный | |
| 27 | 1***6 | Гайка | |
| 28 | 1***2 | Вилка | |
| 29 | 1***6 | Пластина | |
| 30 | 1***1 | Втулка | |
| 31 | 1***2 | Стакан | |
| 32 | 1***4 | Корпус проставочный | |
| 33 | 1***1 | Тяга | |
| 33 | 1***1 | Тяга сервомеханизма | |
| 34 | 1***А | Кронштейн | |
| 34 | 1***1 | Кронштейн | |
| 35 | 1***1 | Скоба | |
| 36 | 1***2 | Пружина | |
| 37 | 1***1 | Угольник конечный | |
| 38 | 2***Б | Вилка тяги от педали тормоза к тормозному крану | |
| 39 | 5***0 | Стакан упорный | |
| 40 | 5***8 | Хомутик передней тормозной камеры в сборе | |
| 41 | 5***4 | Пружина передней тормозной камеры | |
| 42 | 2***2 | Палец 12х40 | |
| 43 | М***5 | Болт (d=8, l=45, L0=22, H=5, S=12) | |
| 44 | М***6 | Болт | |
| 45 | М***6 | Болт | |
| 46 | М***6 | Болт | |
| 47 | М***5 | Гайка | |
| 48 | М***9 | Гайка | |
| 49 | М***5 | Гайка | |
| 50 | 1***0 | Кольцо | |
| 51 | 1***8 | Манжета | |
| 52 | 8***2 | Шайба | |
| 53 | 1***2 | Шайба | |
| 54 | 1***2 | Шайба | |
| 55 | 1***2 | Шайба | |
| 56 | 1***1 | Шайба | |
| 57 | 1***1 | Шайба | |
| 58 | 2***7 | Шплинт | |
| 59 | 4***7 | Шплинт |
