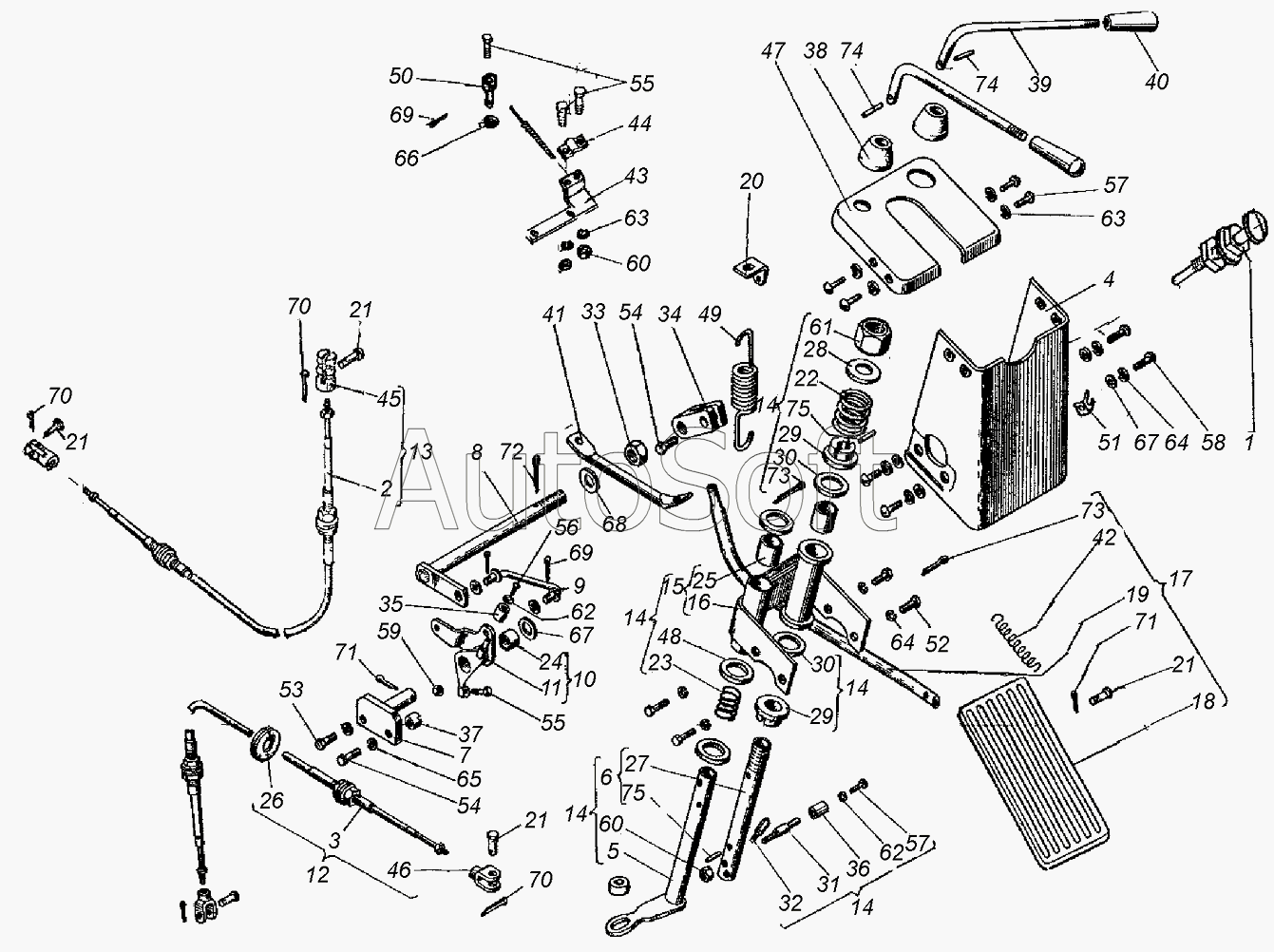

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Управление подачей топлива и коробкой передач
47
56
55
55
54
54
53
52
51
50
49
48
57
57
46
45
44
43
42
41
40
39
66
75
75
74
74
73
73
72
71
71
70
70
70
69
69
68
67
67
38
65
64
64
63
63
62
62
61
60
60
59
58
9
18
17
16
15
14
14
14
14
14
13
12
11
10
19
8
7
6
5
4
3
2
1
28
37
36
35
34
33
32
31
30
30
29
29
173.20.001
27
26
25
24
23
22
21
21
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 173.20.001 | 1***1 | Управление подачей топлива и коробкой передач | |
| 1 | 1***3 | Тяга | |
| 2 | 2***2 | Трос | |
| 3 | 2***2 | Трос | |
| 4 | 1***2 | Кожух | |
| 5 | 1***8 | Вал | |
| 6 | 1***9 | Вал | |
| 7 | 1***0 | Опора | |
| 8 | 1***8 | Вал | |
| 9 | 1***0 | Тяга | |
| 10 | 1***1 | Рычаг | |
| 11 | 1***3 | Рычаг | |
| 12 | 1***0 | Трос | |
| 13 | 1***1 | Трос | |
| 14 | 1***4 | Мостик управления | |
| 15 | 1***5 | Мостик управления | |
| 16 | 1***6 | Мостик управления | |
| 17 | 1***4 | Педаль | |
| 18 | 1***6 | Накладка педали | |
| 19 | 1***7 | Рычаг | |
| 20 | 5***9 | Зацеп | |
| 21 | 5***5 | Палец | |
| 22 | 7***В | Пружина | |
| 23 | 7***9 | Пружина фиксатора | |
| 24 | 1***2 | Втулка | |
| 25 | 1***4 | Втулка | |
| 26 | 1***3 | Втулка | |
| 27 | 1***2 | Вал | |
| 28 | 1***4 | Шайба | |
| 29 | 1***5 | Диск | |
| 30 | 1***9 | Шайба | |
| 31 | 1***0 | Шпилька | |
| 32 | 1***2 | Шпилька | |
| 33 | 1***9 | Гайка | |
| 34 | 1***1 | Переходник | |
| 35 | 1***4 | Упор | |
| 36 | 1***5 | Втулка | |
| 37 | 1***6 | Гайка | |
| 38 | 1***0 | Колпачок | |
| 39 | 1***1 | Опора | |
| 40 | 1***2 | Ручка | |
| 41 | 1***8 | Тяга | |
| 42 | 1***А | Пружина | |
| 43 | 1***0 | Кронштейн | |
| 44 | 1***4 | Планка | |
| 45 | 1***1 | Вилка | |
| 46 | 1***7 | Вилка | |
| 47 | 1***2 | Крышка | |
| 48 | 1***3 | Шайба | |
| 49 | 1***2 | Пружина | |
| 50 | 1***2 | Шарнир | |
| 51 | 1***5 | Кронштейн | |
| 52 | М***6 | Болт | |
| 53 | М***6 | Болт | |
| 54 | М***6 | Болт | |
| 55 | М***8 | Болт | |
| 56 | М***3 | Винт | |
| 57 | М***3 | Винт | |
| 58 | М***3 | Винт | |
| 59 | М***5 | Гайка | |
| 60 | М***5 | Гайка | |
| 61 | М***5 | Гайка (d=18, H=15, S=27) | |
| 62 | 5***2 | Шайба | |
| 63 | 6***2 | Шайба | |
| 64 | 8***2 | Шайба | |
| 65 | 1***2 | Шайба | |
| 66 | 6***1 | Шайба | |
| 67 | 8***1 | Шайба | |
| 68 | 1***1 | Шайба | |
| 69 | 2***7 | Шплинт | |
| 70 | 3***7 | Шплинт | |
| 71 | 3***7 | Шплинт | |
| 72 | 3***7 | Шплинт | |
| 73 | 4***7 | Шплинт | |
| 74 | 3***8 | Штифт | |
| 75 | 3***8 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
