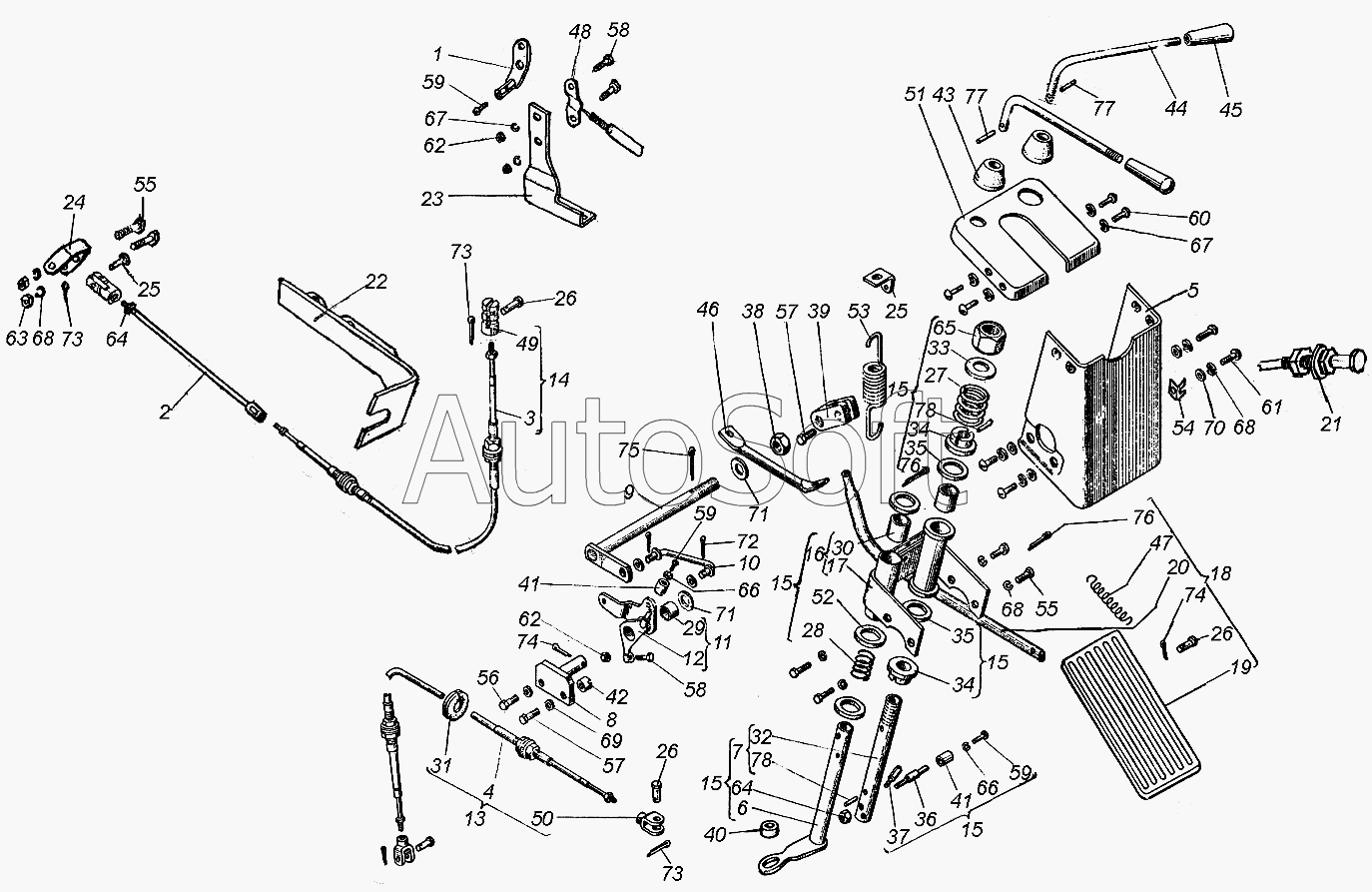

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Управление подачей топлива и коробкой передач
49
58
58
57
57
56
55
55
54
53
52
51
50
59
59
59
48
47
46
45
44
43
42
41
41
40
69
78
78
77
77
76
76
75
74
74
73
73
73
72
71
71
70
39
68
68
68
67
67
66
66
65
64
64
63
62
62
61
60
10
19
18
17
16
15
15
15
15
15
14
13
12
11
20
9
8
7
6
5
4
3
2
1
29
38
37
36
35
35
34
34
33
32
31
30
172.20.001
28
27
26
26
26
25
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172.20.001 | 1***1 | Управление подачей топлива и коробкой передач | |
| 1 | 1***1 | Рычаг | |
| 2 | 1***2 | Тяга | |
| 3 | 2***0 | Трос | |
| 4 | 2***2 | Трос | |
| 5 | 1***2 | Кожух | |
| 6 | 1***8 | Вал | |
| 7 | 1***9 | Вал | |
| 8 | 1***0 | Опора | |
| 9 | 1***8 | Вал | |
| 10 | 1***0 | Тяга | |
| 11 | 1***1 | Рычаг | |
| 12 | 1***3 | Рычаг | |
| 13 | 1***0 | Трос | |
| 14 | 1***1 | Трос | |
| 15 | 1***4 | Мостик управления | |
| 16 | 1***5 | Мостик управления | |
| 17 | 1***6 | Мостик управления | |
| 18 | 1***4 | Педаль | |
| 19 | 1***6 | Накладка педали | |
| 20 | 1***7 | Рычаг | |
| 21 | 1***3 | Тяга | |
| 22 | 1***1 | Кронштейн | |
| 23 | 1***1 | Кронштейн | |
| 24 | 1***0 | Скоба | |
| 25 | 5***9 | Зацеп | |
| 26 | 5***5 | Палец | |
| 27 | 7***В | Пружина | |
| 28 | 7***9 | Пружина фиксатора | |
| 29 | 1***2 | Втулка | |
| 30 | 1***4 | Втулка | |
| 31 | 1***3 | Втулка | |
| 32 | 1***2 | Вал | |
| 33 | 1***4 | Шайба | |
| 34 | 1***5 | Диск | |
| 35 | 1***9 | Шайба | |
| 36 | 1***0 | Шпилька | |
| 37 | 1***2 | Шпилька | |
| 38 | 1***9 | Гайка | |
| 39 | 1***1 | Переходник | |
| 40 | 1***4 | Упор | |
| 41 | 1***5 | Втулка | |
| 42 | 1***6 | Гайка | |
| 43 | 1***0 | Колпачок | |
| 44 | 1***1 | Опора | |
| 45 | 1***2 | Ручка | |
| 46 | 1***8 | Тяга | |
| 47 | 1***А | Пружина | |
| 48 | 1***4 | Планка | |
| 49 | 1***1 | Вилка | |
| 50 | 1***7 | Вилка | |
| 51 | 1***2 | Крышка | |
| 52 | 1***3 | Шайба | |
| 53 | 1***2 | Пружина | |
| 54 | 1***5 | Кронштейн | |
| 55 | М***6 | Болт | |
| 56 | М***6 | Болт | |
| 57 | М***6 | Болт | |
| 58 | М***8 | Болт | |
| 59 | М***3 | Винт | |
| 60 | М***3 | Винт | |
| 61 | М***3 | Винт | |
| 62 | М***5 | Гайка | |
| 63 | М***5 | Гайка | |
| 64 | М***5 | Гайка | |
| 65 | М***5 | Гайка (d=18, H=15, S=27) | |
| 66 | 5***2 | Шайба | |
| 67 | 6***2 | Шайба | |
| 68 | 8***2 | Шайба | |
| 69 | 1***2 | Шайба | |
| 70 | 8***1 | Шайба | |
| 71 | 1***1 | Шайба | |
| 72 | 2***7 | Шплинт | |
| 73 | 3***7 | Шплинт | |
| 74 | 3***7 | Шплинт | |
| 75 | 3***7 | Шплинт | |
| 76 | 4***7 | Шплинт | |
| 77 | 3***8 | Штифт | |
| 78 | 3***8 | Штифт |
