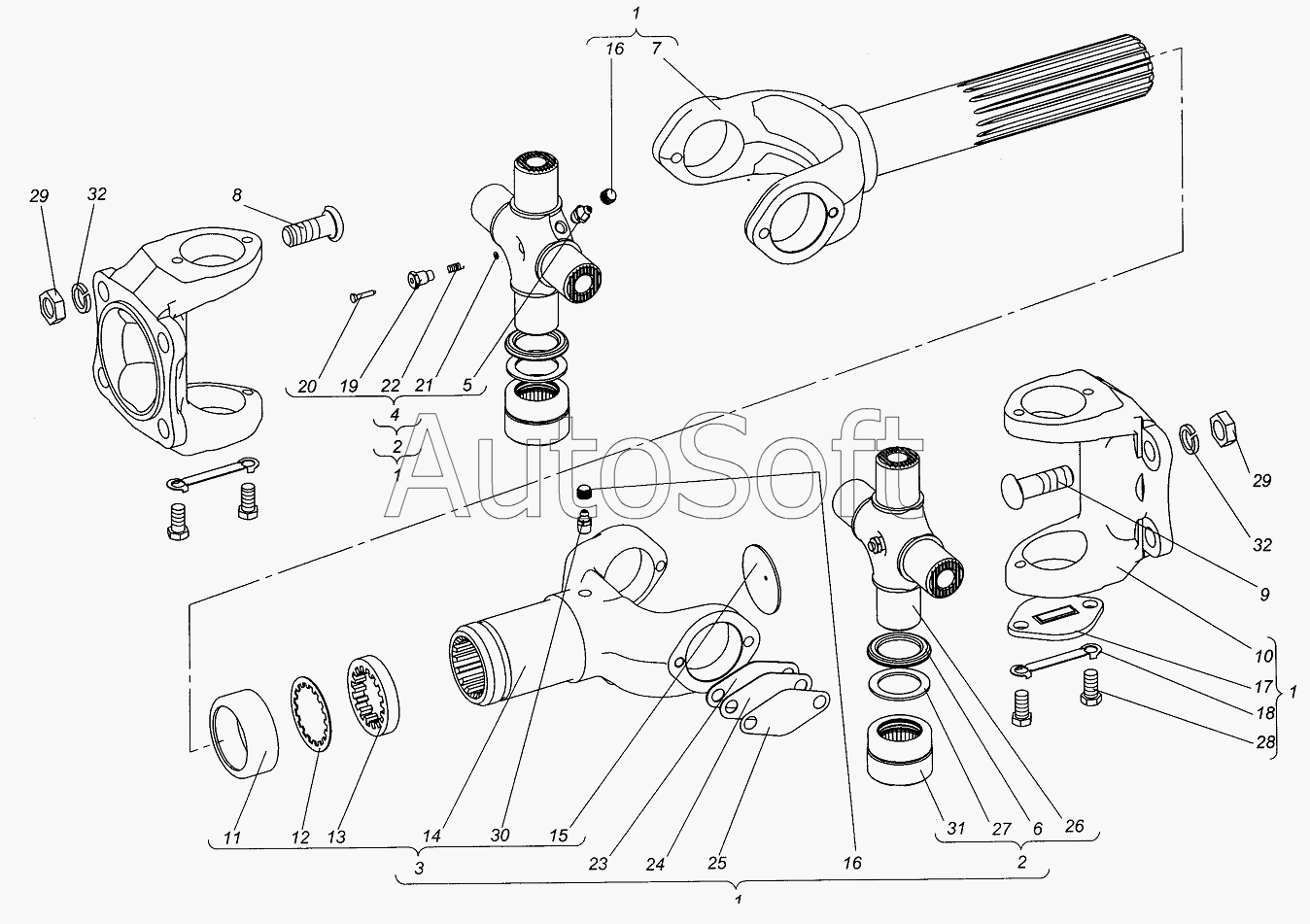

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Передача карданная мостов
1
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Кардан передний | |
| 2 | 1***А | Крестовина кардана с подшипниками в сборе | |
| 3 | 1***8 | Вилка скользящая | |
| 4 | А***0 | Клапан предохранительный | |
| 5 | А***0 | Масленка | |
| 6 | А***0 | Обойма | |
| 7 | 1***4 | Вилка кардана переднего | |
| 8 | 1***А | Болт | |
| 9 | 1***А | Болт | |
| 10 | 1***5 | Фланец кардана | |
| 11 | 1***7 | Обойма сальника | |
| 12 | 1***9 | Шайба сальника | |
| 13 | 1***0 | Кольцо уплотнительное наружное | |
| 14 | 1***4 | Вилка скользящая | |
| 15 | 1***3 | Заглушка | |
| 16 | 1***9 | Колпачок масленки | |
| 17 | А***5 | Пластина опорная | |
| 18 | А***4 | Пластина стопорная | |
| 19 | А***1 | Корпус клапана | |
| 20 | А***2 | Ось клапана | |
| 21 | А***3 | Шайба | |
| 22 | А***4 | Пружина | |
| 23 | А***1 | Пластина балансировочная | |
| 24 | А***2 | Пластина балансировочная | |
| 25 | А***3 | Пластина балансировочная | |
| 26 | А***1 | Крестовина кардана | |
| 27 | А***2 | Кольцо уплотнительное | |
| 28 | Б***0 | Болт | |
| 29 | М***9 | Гайка | |
| 30 | 1***3 | Масленка | |
| 31 | 8***4 | Подшипник | |
| 32 | 1***2 | Шайба |
