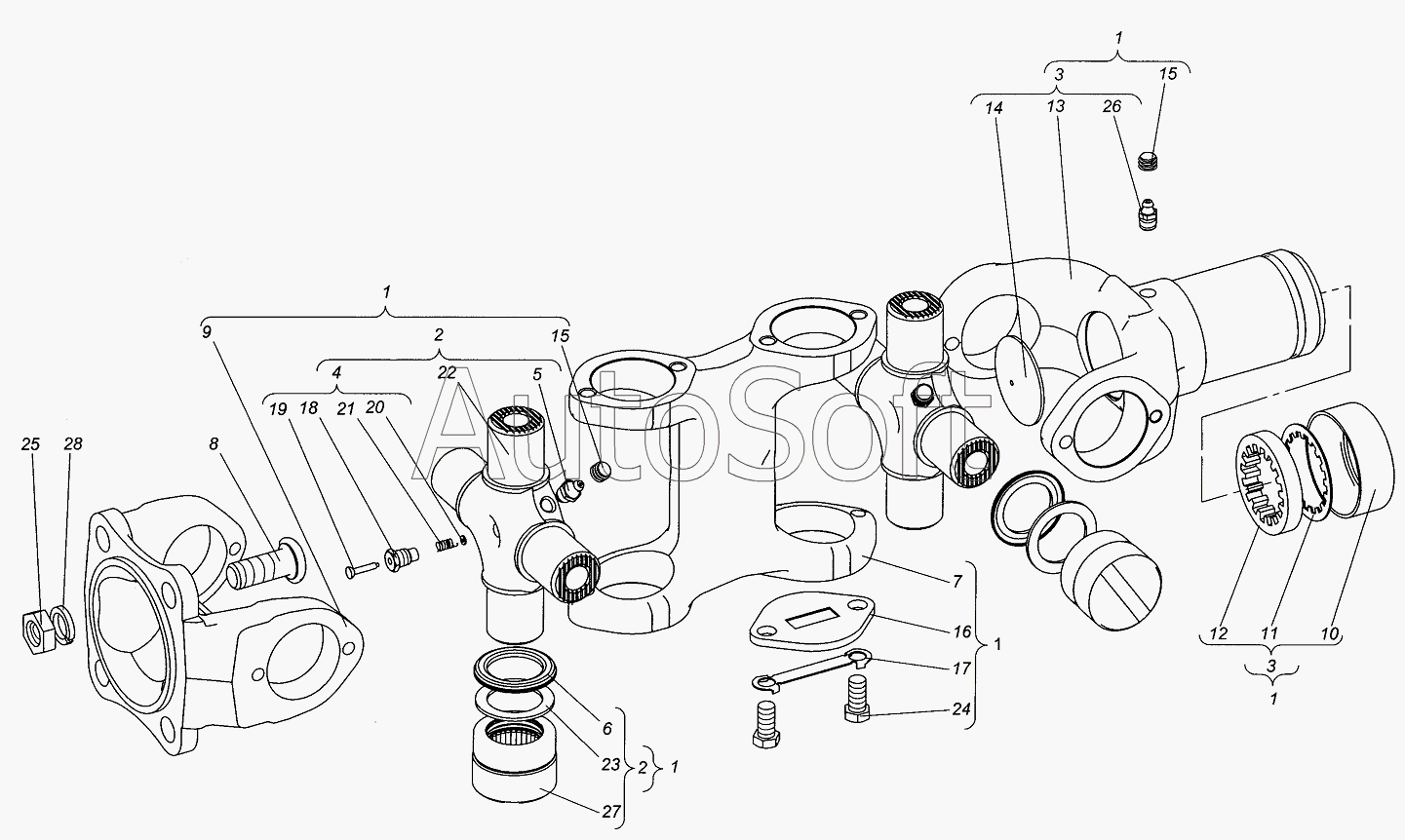

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Передача карданная мостов
15
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
1
1
1
1
14
13
12
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Вилка двойная | |
| 2 | 1***А | Крестовина кардана с подшипниками в сборе | |
| 3 | 1***8 | Вилка скользящая | |
| 4 | А***0 | Клапан предохранительный | |
| 5 | А***0 | Масленка | |
| 6 | А***0 | Обойма | |
| 7 | 1***4 | Вилка двойная кардана | |
| 8 | 1***А | Болт | |
| 9 | 1***5 | Фланец кардана | |
| 10 | 1***7 | Обойма сальника | |
| 11 | 1***9 | Шайба сальника | |
| 12 | 1***0 | Кольцо уплотнительное наружное | |
| 13 | 1***4 | Вилка скользящая | |
| 14 | 1***3 | Заглушка | |
| 15 | 1***9 | Колпачок масленки | |
| 16 | А***5 | Пластина опорная | |
| 17 | А***4 | Пластина стопорная | |
| 18 | А***1 | Корпус клапана | |
| 19 | А***2 | Ось клапана | |
| 20 | А***3 | Шайба | |
| 21 | А***4 | Пружина | |
| 22 | А***1 | Крестовина кардана | |
| 23 | А***2 | Кольцо уплотнительное | |
| 24 | Б***0 | Болт | |
| 25 | М***9 | Гайка | |
| 26 | 1***3 | Масленка | |
| 27 | 8***4 | Подшипник | |
| 28 | 1***2 | Шайба |
