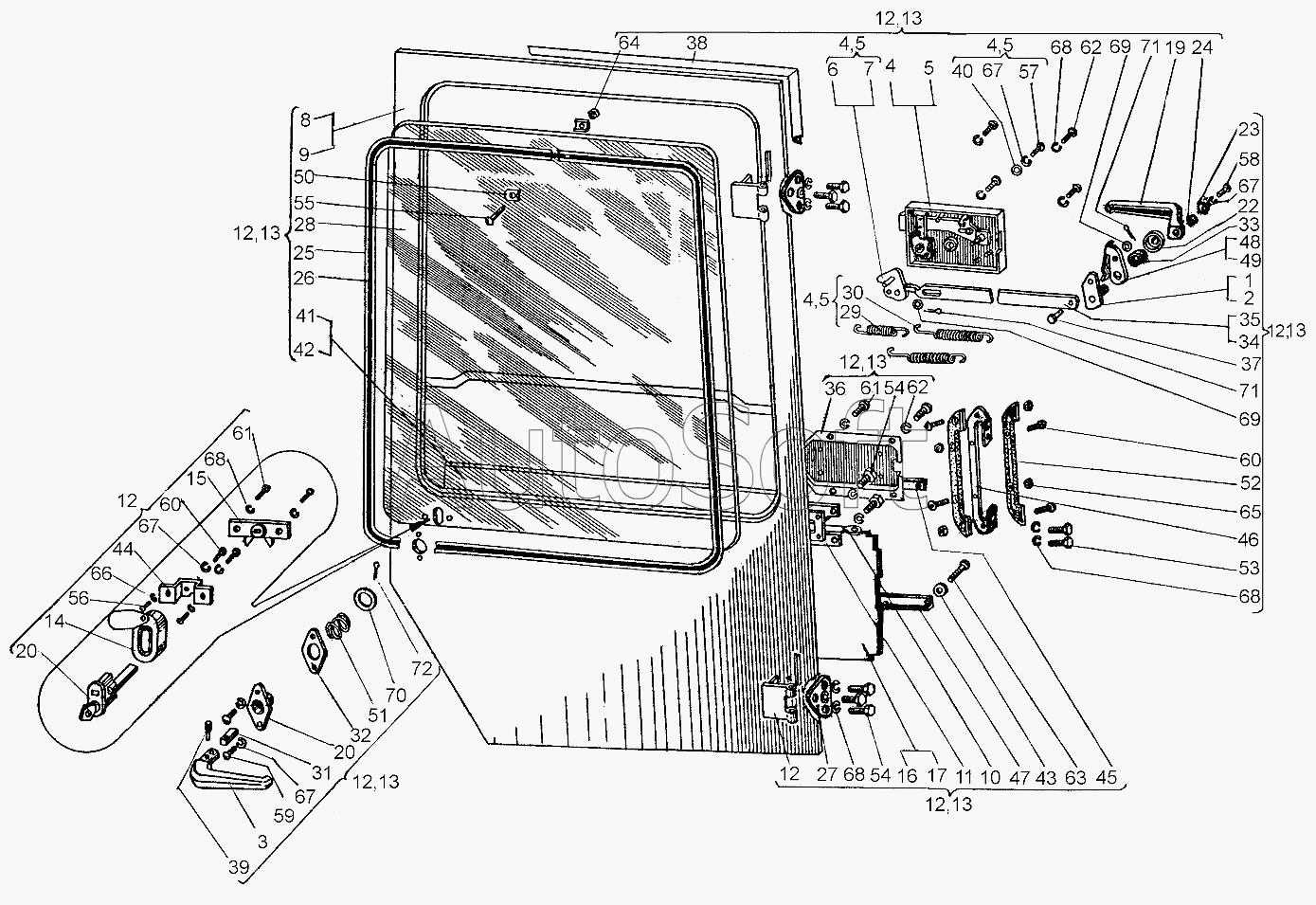

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Кабина
46
54
54
53
52
51
50
49
48
47
55
45
44
43
42
41
40
39
38
64
72
71
71
70
69
69
68
68
68
68
67
67
67
67
66
65
37
63
62
62
61
61
60
60
59
58
57
56
10
17
16
15
14
13
13
13
13
13
13
12
12
12
12
12
12
12
12
11
19
9
8
7
6
5
5
5
5
4
4
4
4
3
2
28
36
35
34
33
32
31
30
29
1
27
26
25
24
23
22
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Рычаг левый | |
| 2 | 1***1 | Рычаг правый | |
| 3 | 1***5 | Ручка | |
| 4 | 1***5 | Замок правый | |
| 5 | 1***6 | Замок левый | |
| 6 | 1***9 | Ограничитель левый | |
| 7 | 1***0 | Ограничитель правый | |
| 8 | 1***1 | Дверь правая | |
| 9 | 1***1 | Дверь левая | |
| 10 | 1***3 | Тяга | |
| 11 | 1***4 | Направляющая | |
| 12 | 1***1 | Дверь правая | |
| 13 | 1***1 | Дверь левая | |
| 14 | 1***1 | Накладка | |
| 15 | 1***2 | Вилка | |
| 16 | 1***9 | Облицовка правая | |
| 17 | 1***1 | Облицовка левая | |
| 18 | М***1 | Механизм цилиндровый | |
| 19 | 1***1 | Ручка | |
| 20 | 1***3 | Втулка | |
| 21 | 1***8 | Петля | |
| 22 | 1***4 | Колпачок | |
| 23 | 1***3 | Пластина | |
| 24 | 1***5 | Шайба | |
| 25 | 1***2 | Уплотнитель | |
| 26 | 1***2 | Уплотнение | |
| 27 | 1***1 | Планка | |
| 28 | 1***1 | Стекло | |
| 29 | 1***1 | Пружина | |
| 30 | 1***3 | Пружина | |
| 31 | 1***2 | Стержень | |
| 32 | 1***4 | Пластина | |
| 33 | 1***8 | Пружина | |
| 34 | 1***5 | Тяга правая | |
| 35 | 1***1 | Тяга левая | |
| 36 | 1***9 | Крышка | |
| 37 | 1***0 | Ось | |
| 38 | 1***9 | Уплотнитель | |
| 39 | 1***2 | Штифт | |
| 40 | 1***4 | Шайба | |
| 41 | 1***1 | Облицовка правая | |
| 42 | 1***1 | Облицовка левая | |
| 43 | 1***0 | Шайба | |
| 44 | 1***1 | Кронштейн | |
| 45 | 1***0 | Планка | |
| 46 | 1***4 | Ручка | |
| 47 | 1***3 | Планка | |
| 48 | 1***3 | Пружина | |
| 49 | 1***1 | Пружина | |
| 50 | 1***4 | Скоба | |
| 51 | 1***2 | Пружина | |
| 52 | 1***Б | Накладка | |
| 53 | М***8 | Болт | |
| 54 | М***8 | Болт | |
| 55 | М***3 | Винт (d=3, l=30, L0=12, H=2,1, D=5,5) | |
| 56 | М***3 | Винт | |
| 57 | М***3 | Винт | |
| 58 | М***3 | Винт | |
| 59 | М***4 | Винт | |
| 60 | М***3 | Винт | |
| 61 | М***3 | Винт | |
| 62 | М***3 | Винт | |
| 63 | М***5 | Винт (d=4, l=25, L0=14, H=2, D=7,4) | |
| 64 | М***7 | Гайка (d=3, H=2,4, S=5,5) | |
| 65 | М***7 | Гайка | |
| 66 | 4***2 | Шайба | |
| 67 | 5***2 | Шайба | |
| 68 | 6***2 | Шайба | |
| 69 | 6***1 | Шайба | |
| 70 | 1***1 | Шайба | |
| 71 | 2***7 | Шплинт | |
| 72 | 3***7 | Шплинт |
