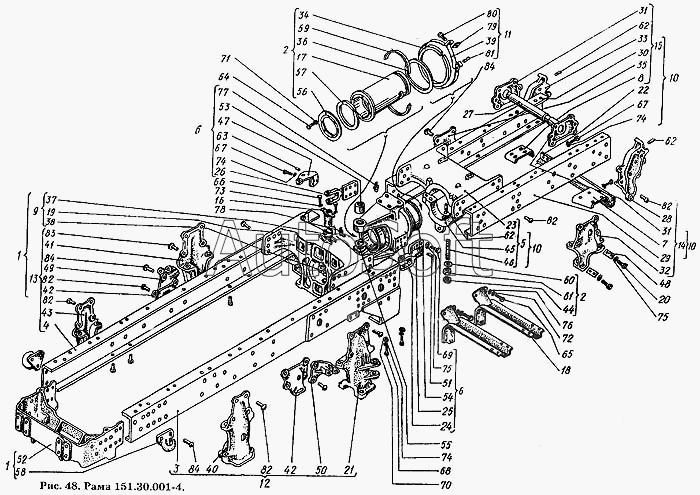

Каталог запасных частей к технике: ХТЗ Т-150К. Рама 151.30.001-4
1
1
2
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
62
63
63
64
65
66
67
67
67
68
69
70
70
70
71
72
73
73
74
74
74
74
75
75
76
77
78
79
80
81
82
82
82
82
82
82
82
83
83
83
83
83
84
84
84
84
84
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.30.001-4 | 1***4 | Рама в сборе | |
| 1 | 1***4 | Часть рамы передняя в сборе | |
| 2 | 1***4 | Часть рамы задняя в сборе | |
| 3 | 1***1 | Лонжерон рамы передний левый в сооре | |
| 4 | 1***1 | Лонжерон рамы передний правый в сборе | |
| 5 | 1***2 | Опора шарнира задняя в сборе | |
| 6 | 1***3 | Корпус шарнира в сборе | |
| 7 | 1***2 | Кронштейн редуктора ВОМ левый в сборе | |
| 8 | 1***1 | Кронштейн редуктора ВОМ правый в сборе | |
| 9 | 1***4 | Опора шарнира передняя в сборе | |
| 10 | 1***7 | Часть рамы задняя с кронштейнами в сборе | |
| 11 | 1***9 | Хомутик в сборе | |
| 12 | 1***2 | Лонжерон передний левый с кронштейнами в сборе | |
| 13 | 1***3 | Лонжерон передний правый с кронштейнами в сборе | |
| 14 | 1***4 | Лонжерон задний левый с кронштейнами в сборе | |
| 15 | 1***5 | Лонжерон задний правый с кронштейнами в сборе | |
| 16 | 1***5 | Ось в сборе | |
| 17 | 1***3 | Труба горизонтального шарнира в сборе | |
| 18 | 1***2 | Кронштейн гидробака в сборе | |
| 19 | 1***1 | Опора шарнира передняя | |
| 20 | 1***5 | Болт | |
| 21 | 1***5 | Кронштейн рессоры задний левый | |
| 22 | 1***2 | Уголок | |
| 23 | 1***1 | Опора шарнира задняя | |
| 24 | 1***5 | Корпус шарнира | |
| 25 | 1***1 | Ухо левое | |
| 26 | 1***2 | Ухо правое | |
| 27 | 1***3 | Ось цилиндра | |
| 28 | 1***2 | Кронштейн левый | |
| 29 | 1***А | Лонжерон рамы задний левый | |
| 30 | 1***А | Лонжерон рамы задний правый | |
| 31 | 1***7 | Фланец оси цилиндра | |
| 32 | 1***1 | Кронштейн заднего моста левый | |
| 33 | 1***2 | Кронштейн правый | |
| 34 | 1***4 | Сальник | |
| 35 | 1***8 | Кронштейн заднего моста правый | |
| 36 | 1***1 | Кольцо проставочное | |
| 37 | 1***3 | Втулка наружная | |
| 38 | 1***4 | Втулка внутренняя | |
| 39 | 1***9 | Лента хомутика | |
| 40 | 1***А | Кронштейн рессоры передний левый | |
| 41 | 1***5 | Кронштейн рессоры задний правый | |
| 42 | 1***3 | Кронштейн буфера и блокировки | |
| 42 | 1***3 | Кронштейн буфера и блокировки | |
| 43 | 1***А | Кронштейн рессоры передний правый | |
| 44 | 1***5 | Гайка специальная | |
| 45 | 1***А | Бугель задней опоры шарнира | |
| 46 | 1***8 | Шпилька | |
| 47 | 1***4 | Кронштейн следящей тяги | |
| 48 | 1***6 | Планка | |
| 49 | 1***3 | Кронштейн амортизатора верхний правый | |
| 50 | 1***4 | Кронштейн амортизатора верхний левый | |
| 51 | 1***3 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 | |
| 52 | 1***1 | Брус передний | |
| 53 | 1***6 | Втулка вертикального шарнира | |
| 54 | 1***8 | Втулка горизонтального шарнира | |
| 55 | 1***0 | Шайба вертикального шарнира | |
| 56 | 1***1 | Обойма сальника передняя | |
| 57 | 1***А | Сальник | |
| 58 | 1***4 | Крюк передний | |
| 59 | 1***6 | Полукольцо | |
| 60 | 1***1 | Шайба | |
| 61 | 1***0 | Гайка | |
| 61 | 1***0 | Гайка | |
| 62 | 7***5 | Штифт | |
| 63 | А***5 | Штифт цилиндрический | |
| 63 | А***5 | Штифт цилиндрический | |
| 64 | Б***0 | Болт М8.6gх16.66 ГОСТ 7796-70 | |
| 65 | Б***0 | Болт М10.6gх20.66 ГОСТ 7796-70 | |
| 66 | Б***0 | Болт М12-6gх35.88.35 ГОСТ 7796-70 | |
| 67 | Б***0 | Болт М16 6gх35.88.35 ГОСТ 7796-70 | |
| 67 | Б***0 | Болт М16 6gх35.88.35 ГОСТ 7796-70 | |
| 68 | Б***0 | Болт М16-6gх50.88.35 ГОСТ 7796-70 | |
| 69 | Б***0 | Болт М24х2-6gх60.109.019 ГОСТ 7796-70 | |
| 70 | Г***0 | Гайка М16-7Н.6 ГОСТ 5915-70 | |
| 70 | Г***0 | Гайка М16-7Н.6 ГОСТ 5915-70 | |
| 70 | Г***0 | Гайка М16-7Н.6 ГОСТ 5915-70 | |
| 71 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 72 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 73 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 73 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 74 | Ш***0 | Шайба 16.65Г.05 ГОСТ 6402-70 | |
| 74 | Ш***0 | Шайба 16.65Г.05 ГОСТ 6402-70 | |
| 75 | Ш***0 | Шайба 24.65Г.05 ГОСТ 6402-70 | |
| 75 | Ш***0 | Шайба 24.65Г.05 ГОСТ 6402-70 | |
| 76 | Ш***8 | Шайба 10-010 ГОСТ 11371-68 | |
| 77 | М***6 | Масленка I-А1 ГОСТ 1303-56 | |
| 78 | М***6 | Масленка II-А-45 ГОСТ 1303-56 | |
| 79 | Х***1 | Планка хомутика | |
| 80 | Х***3 | Болт хомутика | |
| 81 | Х***4 | Гайка хомутика | |
| 82 | З***8 | Заклепка 20х55.01 ГОСТ 10299-68 | |
| 82 | З***8 | Заклепка 20х55.01 ГОСТ 10299-68 | |
| 82 | З***8 | Заклепка 20х55.01 ГОСТ 10299-68 | |
| 82 | З***8 | Заклепка 20х55.01 ГОСТ 10299-68 | |
| 82 | З***8 | Заклепка 20х55.01 ГОСТ 10299-68 | |
| 82 | З***8 | Заклепка 20х55.01 ГОСТ 10299-68 | |
| 83 | З***8 | Заклепка 20х70.01 ГОСТ 10299-68 | |
| 83 | З***8 | Заклепка 20х70.01 ГОСТ 10299-68 | |
| 83 | З***8 | Заклепка 20х70.01 ГОСТ 10299-68 | |
| 83 | З***8 | Заклепка 20х70.01 ГОСТ 10299-68 | |
| 83 | З***8 | Заклепка 20х70.01 ГОСТ 10299-68 | |
| 84 | З***8 | Заклепка 20х80.01 ГОСТ 10299-68 | |
| 84 | З***8 | Заклепка 20х80.01 ГОСТ 10299-68 | |
| 84 | З***8 | Заклепка 20х80.01 ГОСТ 10299-68 | |
| 84 | З***8 | Заклепка 20х80.01 ГОСТ 10299-68 | |
| 84 | З***8 | Заклепка 20х80.01 ГОСТ 10299-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
