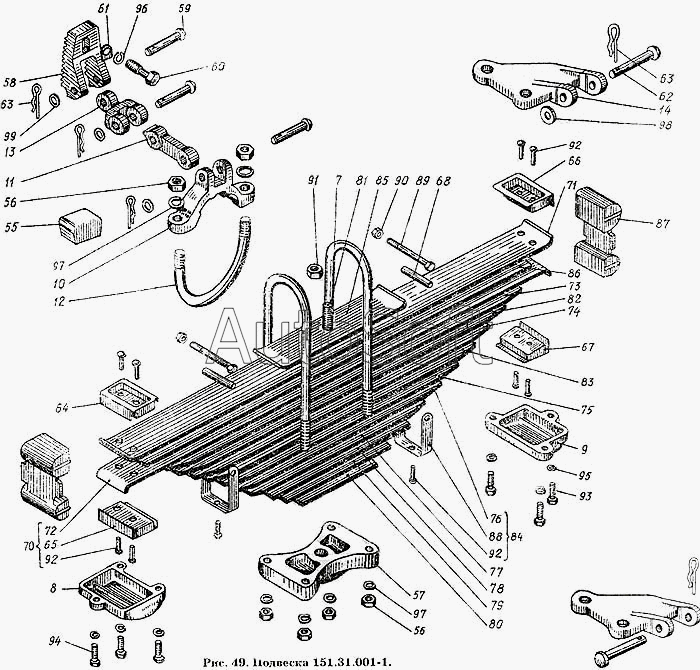

Каталог запасных частей к технике: ХТЗ Т-150К. Подвеска 151.31.001-1
87
75
76
77
78
79
80
81
82
83
84
85
86
74
88
89
90
91
92
92
92
93
94
95
96
97
97
98
99
62
7
8
9
10
11
12
13
14
59
60
61
63
63
64
65
66
67
68
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.31.001-1 | 1***1 | Подвеска в сборе | |
| 214-2902012 | 2***2 | Рессора передняя в сборе | |
| 7 | 1***1 | Стремянка | |
| 8 | 1***1 | Крышка переднего кронштейна рессоры | |
| 9 | 1***2 | Крышка заднего кронштейна рессоры | |
| 10 | 1***5 | Накладка | |
| 11 | 1***1 | Серьга | |
| 12 | 1***8 | Стремянка блокировки | |
| 13 | 1***3 | Ограничитель | |
| 14 | 1***4 | Кронштейн амортизатора нижний | |
| 59 | 1***9 | Палец блокировки | |
| 60 | 1***0 | Болт | |
| 61 | 1***1 | Шайба | |
| 62 | 1***2 | Ось 22-22х/5х105 ГОСТ 9650-71 | |
| 63 | 1***7 | Шплинт пружинный | |
| 64 | 2***4 | Чашка подушки передняя верхняя | |
| 65 | 2***5 | Чашка подушки передняя нижняя | |
| 66 | 2***6 | Чашка подушки задняя верхняя | |
| 67 | 2***7 | Чашка подушки задняя нижняя | |
| 68 | 2***8 | Трубка распорная хомута | |
| 69 | 2***4 | Лист № 1 с чашками в сборе | |
| 70 | 2***6 | Лист № 3 с чашками в сборе | |
| 71 | 2***1 | Лист № 1 | |
| 72 | 2***2 | Лист № 3 | |
| 73 | 2***3 | Лист № 4 | |
| 74 | 2***4 | Лист № 6 | |
| 75 | 2***5 | Лист № 8 | |
| 76 | 2***6 | Лист № 9 | |
| 77 | 2***7 | Лист № 10 | |
| 78 | 2***8 | Лист № 11 | |
| 79 | 2***9 | Лист № 12 | |
| 80 | 2***0 | Лист № 13 | |
| 81 | 2***2 | Болт центровой | |
| 82 | 2***4 | Лист № 5 | |
| 83 | 2***6 | Лист № 7 | |
| 84 | 2***2 | Лист № 9 с хомутами в сборе | |
| 85 | 2***9 | Лист обратный | |
| 86 | 2***2 | Лист № 2 | |
| 87 | 2***1 | Подушка | |
| 88 | 2***2 | Хомут | |
| 89 | 2***9 | Болт М10х120 ГОСТ 7795-62 | |
| 90 | 2***9 | Гайка М10 ГОСТ 5915-62 | |
| 91 | 2***9 | Гайка М12х1,25 ГОСТ 5915-62 | |
| 92 | 2***П | Заклепка 10х20 ГОСТ 10299-52 | |
| 93 | Б***0 | Болт М14-6gх45.88.35 ГОСТ 7796-70 | |
| 94 | Б***0 | Болт М14-6gх55.88.35 ГОСТ 7795-70 | |
| 95 | Ш***0 | Шайба 14.65Г ГОСТ 6402-70 | |
| 96 | Ш***0 | Шайба 22.65Г ГОСТ 6402-70 | |
| 97 | Ш***0 | Шайба 24.65Г ГОСТ 6402-70 | |
| 98 | Ш***8 | Шайба 22-04 ГОСТ 11371-68 | |
| 99 | Ш***8 | Шайба 27-04 ГОСТ 11371-68 |
