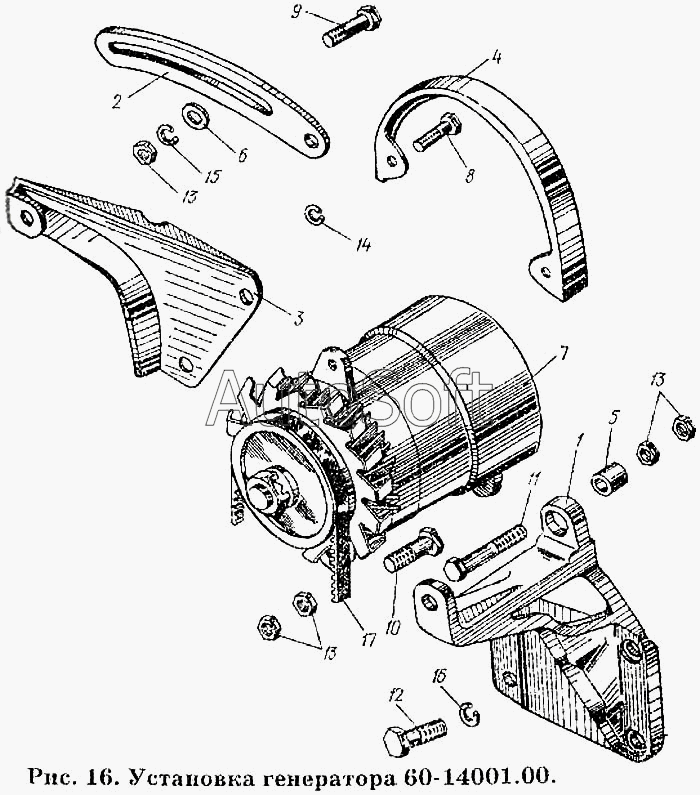

Каталог запасных частей к технике: ХТЗ Т-150К. Установка генератора 60-14001.00
9
17
16
15
14
13
13
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-14001.10 | 6***0 | Установка генератора | |
| 1 | 6***0 | Кронштейн генератора | |
| 2 | 6***0 | Натяжитель | |
| 3 | 6***0 | Кронштейн натяжителя | |
| 4 | 6***0 | Кожух генератора | |
| 5 | 6***0 | Втулка | |
| 6 | 6***0 | Шайба | |
| 7 | Г***9 | Генератор Г309 | |
| 8 | Б***0 | Болт М8.6gх20.56.016 ГОСТ 7796-70 | |
| 9 | Б***0 | Болт М106gх25.56.016 ГОСТ 7796-70 | |
| 10 | Б***0 | Болт М10.6gх40.56.016 ГОСТ 7796-70 | |
| 11 | Б***0 | Болт М10.6gх10.56.016 ГОСТ 7796-70 | |
| 12 | Б***0 | Болт М12.6gх35.56.016 ГОСТ 7796-70 | |
| 13 | Г***0 | Гайка М10.6Н.6.016 ГОСТ 2524-70 | |
| 14 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 15 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 16 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 17 | Р***4 | Ремень 11-12,5х9х1120 ГОСТ 5818-64 |
