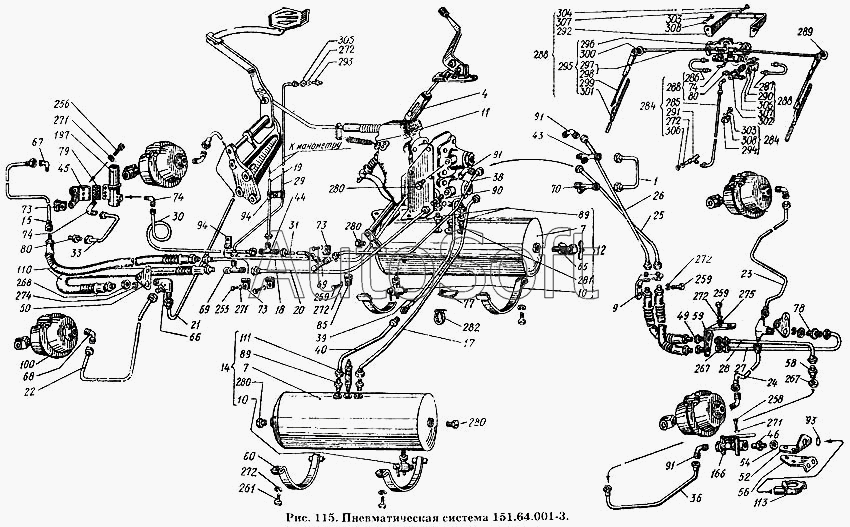

Каталог запасных частей к технике: ХТЗ Т-150К. Пневматическая система 151.64.001-3
80
80
110
100
94
94
93
91
91
91
90
89
89
89
85
111
79
78
78
77
74
74
74
73
73
73
70
69
69
68
67
271
271
271
282
281
280
280
280
280
275
275
275
274
272
272
272
272
272
272
66
268
267
267
261
259
259
259
258
256
255
197
166
113
17
27
26
25
24
23
22
21
20
19
18
28
15
14
12
10
10
10
9
7
7
4
1
45
65
60
59
58
56
54
52
50
49
46
44
43
40
39
38
36
33
31
30
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.64.001-3 | 1***3 | Пневмосистема | |
| 1 | 1***1 | Труба соединительная в сборе | |
| 4 | 1***6 | Вилка в сборе | |
| 7 | 1***А | Корпус воздушного баллона в сборе | |
| 7 | 1***А | Корпус воздушного баллона в сборе | |
| 9 | 1***1 | Кронштейн переходной в сборе | |
| 10 | 1***5 | Краник спускной Кр2А-1305010Г | |
| 10 | 1***5 | Краник спускной Кр2А-1305010Г | |
| 12 | 1***А | Баллон воздушный правый в сборе | |
| 14 | 1***А | Баллон воздушный левый в сборе | |
| 15 | 1***Г | Труба от компрессора в сборе | |
| 17 | 1***А | Труба от баллона в сборе | |
| 18 | 1***А | Труба от компрессора к баллону в сборе | |
| 19 | 1***2 | Труба от баллона к приборам в сборе | |
| 20 | 1***2 | Труба к передним тормозам в сборе | |
| 21 | 1***3 | Труба к передней правой тормозной камере в сборе | |
| 22 | 1***3 | Труба к передней левой тормозной камере в сборе | |
| 23 | 1***1 | Труба к задней правой тормозной камере в сборе | |
| 24 | 1***1 | Труба к задней левой тормозной камере в сборе | |
| 25 | 1***1 | Труба от тормозного крана к задним тормозам промежуточная в сборе | |
| 26 | 1***1 | Труба от тормозного крана к разобщительному промежуточная в сборе | |
| 27 | 1***1 | Труба к задним тормозам в сборе | |
| 28 | 1***2 | Труба к крану разобщительному в сборе | |
| 29 | 1***4 | Труба от тройника к кабине в сборе | |
| 30 | 1***5 | Труба от тройника к регулятору давления в сборе | |
| 31 | 1***2 | Труба к тройнику в сборе | |
| 33 | 1***0 | Труба от регулятора давления к компрессору в сборе | |
| 36 | 1***2 | Труба к крану разобщительному концевая в сборе | |
| 38 | 1***3 | Труба от тройника к баллону в сборе | |
| 39 | 1***А | Труба от правого баллона в сборе | |
| 40 | 1***А | Труба к левому баллону в сборе | |
| 43 | 1***1 | Тройник | |
| 44 | 1***2 | Тройник проходной 1-6 ГОСТ 9119-67 | |
| 45 | 1***А | Кронштейн крепления регулятора давления | |
| 46 | 1***2 | Штуцер проходной | |
| 49 | 1***9 | Штуцер | |
| 50 | 1***6 | Кронштейн тройника | |
| 52 | 1***3 | Кронштейн крепления разобщительного крана | |
| 54 | 1***9 | Гайка | |
| 56 | 1***2 | Кронштейн | |
| 58 | 1***0 | Штуцер проходной | |
| 59 | 1***4 | Кронштейн левый | |
| 60 | 1***2 | Лента крепления бака передняя в сборе | |
| 65 | 1***9 | Кран отбора воздуха в сборе | |
| 66 | 1***3 | Тройник | |
| 67 | 1***2 | Угольник | |
| 68 | 1***1 | Угольник конечный | |
| 69 | 1***2 | Тройник | |
| 70 | 1***0 | Крестовина | |
| 73 | 1***4 | Скоба | |
| 74 | 1***1 | Угольник ввертный 1-6 ГОСТ 9115-67 | |
| 77 | 1***2 | Трубка резиновая | |
| 78 | 1***4 | Ниппель конечный | |
| 78 | 1***4 | Ниппель конечный | |
| 79 | 1***6 | Прокладка | |
| 80 | 1***1 | Штуцер ввертный 1-6 ГОСТ 9113-67 | |
| 85 | А***3 | Скоба | |
| 89 | 5***6 | Ниппель конечный 12 | |
| 89 | 5***6 | Ниппель конечный 12 | |
| 89 | 5***6 | Ниппель конечный 12 | |
| 90 | 5***7 | Ниппель конечный 8-3/8" | |
| 91 | 5***1 | Угольник конечный | |
| 93 | 6***2 | Втулка | |
| 94 | 7***2 | Скоба | |
| 100 | 5***0 | Камера тормозная передняя в сборе | |
| 110 | 2***1 | Шланг к передним тормозным камерам | |
| 111 | 2***0 | Клапан предохранительный в сборе | |
| 113 | 2***Г | Головка соединительная в сборе | |
| 166 | 1***0 | Кран разобщительный пневмотормозов в сборе | |
| 197 | А***Г | Регулятор давления | |
| 255 | Б***0 | Болт М8-6gх16.66 ГОСТ 7796-70 | |
| 256 | Б***0 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 258 | Б***0 | Болт М8-6gх65.66 ГОСТ 7795-70 | |
| 259 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 261 | Б***0 | Болт М10-6gх65.66 ГОСТ 7795-70 | |
| 267 | Г***0 | Гайка М18х1,5-7Н.6 ГОСТ 5915-70 | |
| 268 | Г***0 | Гайка М20х1,5-6Н,8 ГОСТ 5929-70 | |
| 271 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 272 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 274 | Ш***0 | Шайба 20.65Г.05 ГОСТ 6402-70 | |
| 275 | Ш***8 | Шайба 10-04 ГОСТ 11371-68 | |
| 275 | Ш***8 | Шайба 10-04 ГОСТ 11371-68 | |
| 275 | Ш***8 | Шайба 10-04 ГОСТ 11371-68 | |
| 280 | П***7 | Пробка КГ 3/8" ГОСТ 12720-67 | |
| 280 | П***7 | Пробка КГ 3/8" ГОСТ 12720-67 | |
| 280 | П***7 | Пробка КГ 3/8" ГОСТ 12720-67 | |
| 281 | П***7 | Пробка КГ 1/4" ГОСТ 12720-67 | |
| 282 | Х***8 | Хомутик ХС-18 |
