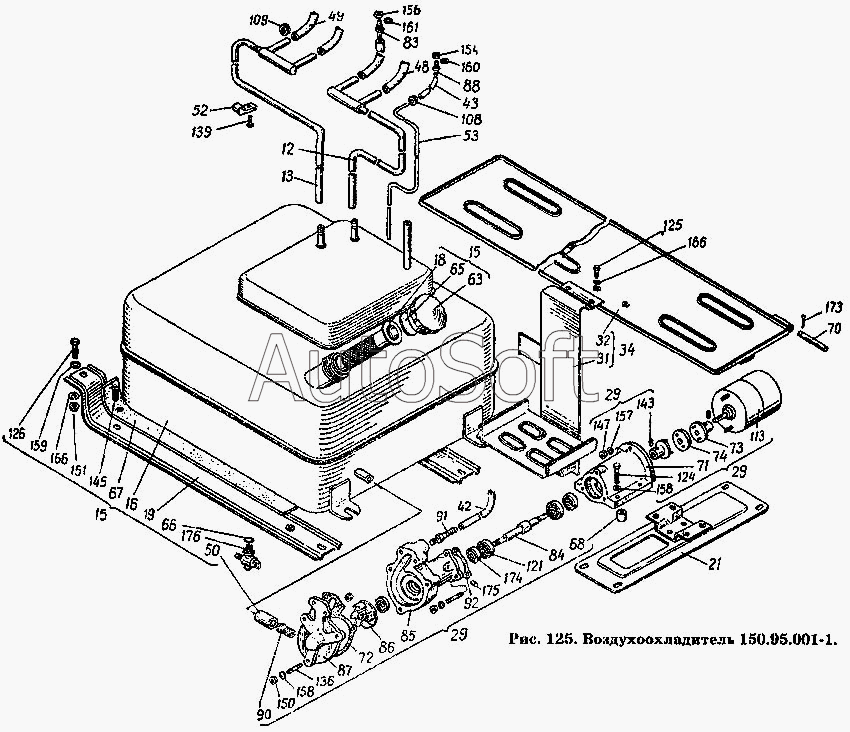

Каталог запасных частей к технике: ХТЗ Т-150К. Воздухоохладитель 150.95.001-1
12
13
15
15
16
18
19
21
29
29
29
31
32
34
42
43
48
49
50
52
53
63
65
66
67
68
70
71
72
73
74
83
84
85
86
87
88
90
91
92
108
108
109
113
121
124
125
126
136
139
143
145
147
150
150
150
150
150
150
151
154
156
157
158
158
158
158
158
158
159
159
159
159
159
160
161
166
166
166
173
174
175
176
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | 1***7 | Трубка слива левая в сборе | |
| 13 | 1***8 | Трубка слива правая в сборе | |
| 15 | 1***1 | Бак для воды в сборе | |
| 16 | 1***1 | Бак в сборе | |
| 18 | 1***3 | Фильтр в сборе | |
| 19 | 1***4 | Кронштейн бака в сборе | |
| 21 | 1***0 | Кронштейн в сборе | |
| 29 | 1***1 | Насос в сборе | |
| 31 | 1***3 | Подножка в сборе | |
| 32 | 1***4 | Площадка в сборе | |
| 34 | 1***6 | Площадка с подножкой в сборе | |
| 42 | 1***7 | Трубка подачи воды | |
| 43 | 1***1 | Трубка | |
| 48 | 1***8 | Шланг | |
| 49 | 1***1 | Шланг | |
| 50 | 1***4 | Шланг | |
| 52 | 1***4 | Скоба | |
| 53 | 1***5 | Труба подачи воды | |
| 63 | 1***8 | Крышка | |
| 65 | 1***8 | Прокладка | |
| 66 | 1***9 | Прокладка | |
| 67 | 1***4 | Прокладка | |
| 68 | 1***5 | Амортизатор | |
| 70 | 1***6 | Палец | |
| 71 | 1***1 | Фланец двигателя | |
| 72 | 1***4 | Прокладка | |
| 73 | 1***5 | Муфта | |
| 74 | 1***7 | Поводок | |
| 83 | 1***6 | Штуцер | |
| 84 | 1***1 | Валик насоса | |
| 85 | 1***1 | Корпус насоса | |
| 86 | 1***А | Крыльчатка | |
| 87 | 1***1 | Фланец насоса | |
| 88 | 1***2 | Штуцер | |
| 90 | 1***7 | Штуцер всасывающий | |
| 91 | 1***8 | Крыльчатка | |
| 92 | 1***1 | Прокладка | |
| 108 | 1***2 | Втулка | |
| 108 | 1***2 | Втулка | |
| 109 | 1***3 | Втулка | |
| 113 | М***6 | Электродвигатель | |
| 121 | П***7 | Подшипник 200 ГОСТ 8338-57 | |
| 124 | Б***0 | Болт М6-6gх30.55.019 ГОСТ 7795-70 | |
| 125 | Б***0 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | |
| 126 | Б***0 | Болт М8-6gх16.66.019 ГОСТ 7796-70 | |
| 136 | Ш***1 | Шпилька АМ6 То/6gх16(10/12)66.019 ГОСТ 11765-66 | |
| 139 | В***2 | Винт М6-6gх12.58.019 ГОСТ 1489-62 | |
| 143 | В***4 | Винт М6-6gх8.66.019 ГОСТ 1477-64 | |
| 145 | В***2 | Винт М8-6gх16.58.019 ГОСТ 1490-62 | |
| 147 | Г***0 | Гайка М5-6Н.8.019 ГОСТ 5927-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 151 | Г***0 | Гайка М8-6Н.8.019 ГОСТ 5927-70 | |
| 154 | Г***0 | Гайка М16-7Н.6.0П2 ГОСТ 5915-70 | |
| 156 | Г***0 | Гайка М18х1,5-7Н.6 ГОСТ 5915-70 | |
| 157 | Ш***8 | Шайба 5-04.0112 ГОСТ 11371-68 | |
| 158 | Ш***8 | Шайба 6-04.0112 ГОСТ 11371-68 | |
| 158 | Ш***8 | Шайба 6-04.0112 ГОСТ 11371-68 | |
| 158 | Ш***8 | Шайба 6-04.0112 ГОСТ 11371-68 | |
| 158 | Ш***8 | Шайба 6-04.0112 ГОСТ 11371-68 | |
| 158 | Ш***8 | Шайба 6-04.0112 ГОСТ 11371-68 | |
| 158 | Ш***8 | Шайба 6-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 160 | Ш***6 | Шайба 16-04 ГОСТ 11371-66 | |
| 161 | Ш***8 | Шайба 18-04 ГОСТ 11371-68 | |
| 166 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 166 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 166 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 173 | Ш***6 | Шплинт 2,5х16.005 ГОСТ 397-66 | |
| 174 | М***0 | Манжета 1-10х26-3 ГОСТ 8752-70 | |
| 175 | П***" | Пробка КГ1/8" | |
| 176 | К***" | Краник КРС 3/8" |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
