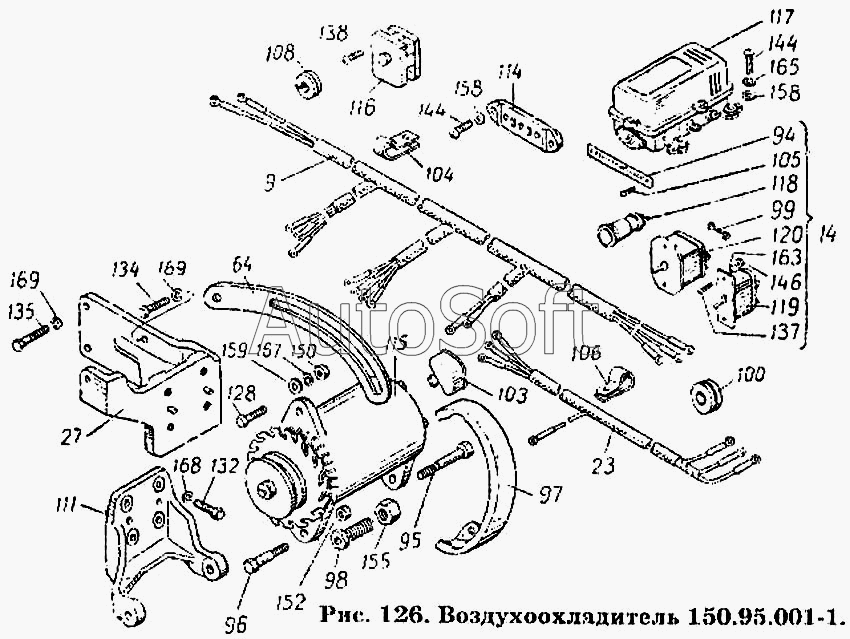

Каталог запасных частей к технике: ХТЗ Т-150К. Воздухоохладитель 150.95.001-1
9
14
23
27
64
94
95
96
97
98
99
100
103
104
105
106
108
108
111
114
115
116
117
118
119
120
128
132
134
135
137
138
144
144
146
150
150
150
150
150
150
152
152
155
159
159
159
159
159
163
165
165
167
167
167
167
168
168
169
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.95.001-1 | 1***1 | Воздухоохладитель в сборе | |
| 150.95.010 | 1***0 | Электрооборудование воздухоохладителя в сборе | |
| 150.95.012 | 1***2 | Воздухоохладитель в сборе | |
| 9 | 1***1 | Пучок проводов в сборе | |
| 14 | 1***2 | Щиток управления в сборе | |
| 23 | 1***1 | Пучок проводов в сборе | |
| 27 | 1***6 | Кронштейн генератора в сборе | |
| 64 | 1***1 | Натяжитель | |
| 94 | 1***1 | Табличка | |
| 95 | 1***5 | Болт | |
| 96 | 1***6 | Болт | |
| 97 | 1***7 | Кожух генератора | |
| 98 | 1***8 | Втулка резьбовая | |
| 99 | 1***9 | Перемычка | |
| 100 | 1***5 | Кольцо изоляционное | |
| 103 | 1***5 | Крышка | |
| 104 | 1***7 | Скоба | |
| 105 | 1***8 | Шуруп самонарезной | |
| 106 | 1***6 | Скоба | |
| 108 | 1***2 | Втулка | |
| 108 | 1***2 | Втулка | |
| 111 | 6***3 | Кронштейн | |
| 114 | П***2 | Панель соединительная трехклеммовая | |
| 115 | 3***4 | Генератор | |
| 116 | П***0 | Предохранитель | |
| 117 | Р***Г | Реле-регулятор | |
| 118 | П***Д | Фонарь контрольной лампы | |
| 119 | В***0 | Включатель | |
| 120 | 2***5 | Включатель | |
| 128 | Б***0 | Болт М8-6gх25.66.019 ГОСТ 7796-70 | |
| 132 | Б***0 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | |
| 134 | Б***0 | Болт М12-6g-х25.88.35.019 ГОСТ 7796-70 | |
| 135 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 137 | В***2 | Винт М4-6gх8.58.019 ГОСТ 1489-62 | |
| 138 | В***2 | Винт М5-6gх8.58.019 ГОСТ 1489-62 | |
| 144 | В***2 | Винт М6-6gх22.58.019 ГОСТ 1489-62 | |
| 146 | Г***0 | Гайка М4-6Н.8.019 ГОСТ 5927-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 150 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 152 | Г***0 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | |
| 152 | Г***0 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | |
| 155 | Г***0 | Гайка М18-6Н.8.0112 ГОСТ 2526-70 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 159 | Ш***8 | Шайба 8-04.0112 ГОСТ 11371-68 | |
| 163 | Ш***0 | Шайба 4.65Г.05 ГОСТ 6402-70 | |
| 165 | Ш***0 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 165 | Ш***0 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 167 | Ш***0 | Шайба 8.65Г.099 ГОСТ 6402-70 | |
| 167 | Ш***0 | Шайба 8.65Г.099 ГОСТ 6402-70 | |
| 167 | Ш***0 | Шайба 8.65Г.099 ГОСТ 6402-70 | |
| 167 | Ш***0 | Шайба 8.65Г.099 ГОСТ 6402-70 | |
| 168 | Ш***0 | Шайба 10.65Г.099 ГОСТ 6402-70 | |
| 168 | Ш***0 | Шайба 10.65Г.099 ГОСТ 6402-70 | |
| 169 | Ш***0 | Шайба 12.65Г.099 ГОСТ 6402-70 | |
| 169 | Ш***0 | Шайба 12.65Г.099 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
