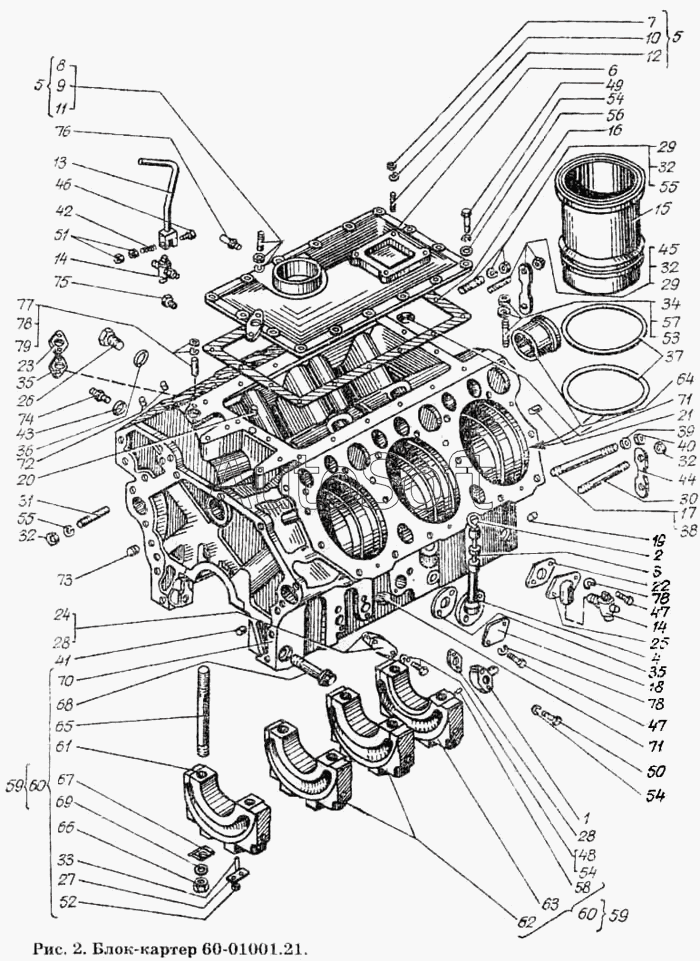

Каталог запасных частей к технике: ХТЗ Т-150К. Блок-картер 60-01001.21
50
59
59
58
57
56
55
55
54
54
54
53
52
51
60
60
49
48
47
47
46
45
44
43
42
41
70
79
78
78
78
77
76
75
74
73
72
71
71
40
69
68
67
66
65
64
63
62
61
10
19
18
17
16
15
14
14
13
12
11
20
9
8
7
6
5
5
4
3
2
1
30
39
38
37
36
35
35
34
33
32
32
32
32
31
29
29
28
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-01001.21 | 6***1 | Блок-картер | |
| 1 | 6***0 | Фланец | |
| 2 | 6***1 | Стержень маслоизмерителя | |
| 3 | К***1 | Кольцо СП22-6-8 ГОСТ 6308-71 | |
| 4 | 6***0 | Трубка маслоизмерителя | |
| 5 | 6***1 | Крышка ресивера | |
| 6 | 6***1 | Крышка ресивера | |
| 7 | С***5 | Гайка крепления выхлопного коллектора | |
| 8 | Г***0 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 9 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 10 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 11 | Ш***Т | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ 11765-66 | |
| 12 | Ш***Т | Шпилька БМ10 кл. То/2х30(20/22)х40 ГОСТ 11765-66 | |
| 13 | 6***0 | Рукоятка краника | |
| 14 | К***" | Краник спускной в сборе | |
| 15 | 6***0 | Гильза цилиндра | |
| 16 | 6***0 | Прокладка крышки | |
| 17 | 6***0 | Шпилька крепления головки | |
| 18 | 6***0 | Фланец | |
| 19 | 6***0 | Втулка направляющая | |
| 20 | 6***0 | Втулка установочная | |
| 21 | 6***0 | Втулка | |
| 22 | 6***0 | Прокладка фланца | |
| 23 | 6***0 | Фланец | |
| 24 | 6***0 | Фланец | |
| 25 | 6***0 | Фланец сливного краника | |
| 26 | 6***0 | Заглушка резьбовая | |
| 27 | 6***0 | Шайба замковая | |
| 28 | 6***0 | Прокладка фланца | |
| 29 | 6***0 | Шпилька | |
| 30 | 6***0 | Шпилька | |
| 31 | 6***0 | Шпилька | |
| 32 | 6***0 | Гайка | |
| 33 | 6***0 | Шпилька | |
| 34 | 6***0 | Шпилька | |
| 35 | 6***0 | Прокладка | |
| 36 | С***9 | Прокладка угольника поворотного | |
| 37 | С***8 | Кольцо уплотняющее | |
| 38 | 1***6 | Шпилька крепления головки | |
| 39 | 1***0 | Шайба | |
| 40 | 1***3 | Гайка | |
| 41 | С***0 | Штифт установочный | |
| 42 | С***2 | Пружина рукоятки | |
| 43 | С***7 | Прокладка | |
| 44 | Ш***5 | Шайба замковая | |
| 45 | Ш***7 | Шайба замковая | |
| 46 | Б***0 | Болт М6.2х35.56.05 ГОСТ 7796-70 | |
| 47 | Б***0 | Болт М8.2х20.56.05 ГОСТ 7796-70 | |
| 48 | Б***0 | Болт М10.2х20.56.05 ГОСТ 7796-70 | |
| 49 | Б***0 | Болт М10.2х35.56.05 ГОСТ 7796-70 | |
| 50 | Б***0 | Болт М10.2х45.56.05 ГОСТ 7795-70 | |
| 51 | Г***0 | Гайка М6.2.6.05 ГОСТ 5915-70 | |
| 52 | Г***0 | Гайка М10.2.6.05 ГОСТ 2524-70 | |
| 53 | Г***0 | Гайка М12.2.6.05 ГОСТ 2524-70 | |
| 54 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 55 | Ш***0 | Шайба 14.65Г.05 ГОСТ 6402-70 | |
| 56 | Ш***8 | Шайба 10х2-015 ГОСТ 10450-68 | |
| 57 | Ш***8 | Шайба 12х2-015 ГОСТ 11371-68 | |
| 58 | Ш***0 | Штифт 5Сзх10 ГОСТ 3128-70 | |
| 59 | 6***1 | Блок-картер | |
| 60 | 6***1 | Блок-картер | |
| 61 | 6***1 | Крышка подшипника передняя | |
| 62 | 6***1 | Крышка подшипника средняя | |
| 63 | 6***1 | Крышка подшипника задняя | |
| 64 | 6***0 | Подшипник распределительного вала | |
| 65 | 6***0 | Шпилька подшипника | |
| 66 | С***8 | Гайка подшипника | |
| 67 | С***9 | Шайба замковая | |
| 68 | 6***0 | Болт специальный | |
| 69 | С***8 | Шайба специальная | |
| 70 | 6***1 | Блок- картер | |
| 71 | 6***0 | Заглушка | |
| 72 | 6***0 | Заглушка | |
| 73 | П***7 | Пробка КГ1/2" ГОСТ 12718-67 | |
| 74 | 6***0 | Ниппель конечный | |
| 75 | 6***0 | Штуцер датчика | |
| 76 | Н***А | Ниппель конечный (475313148) | |
| 77 | Г***0 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 78 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 79 | Ш***Т | Шпилька БМ8 кл. То/2х16(10/12)х055 ГОСТ 11765-66 |
