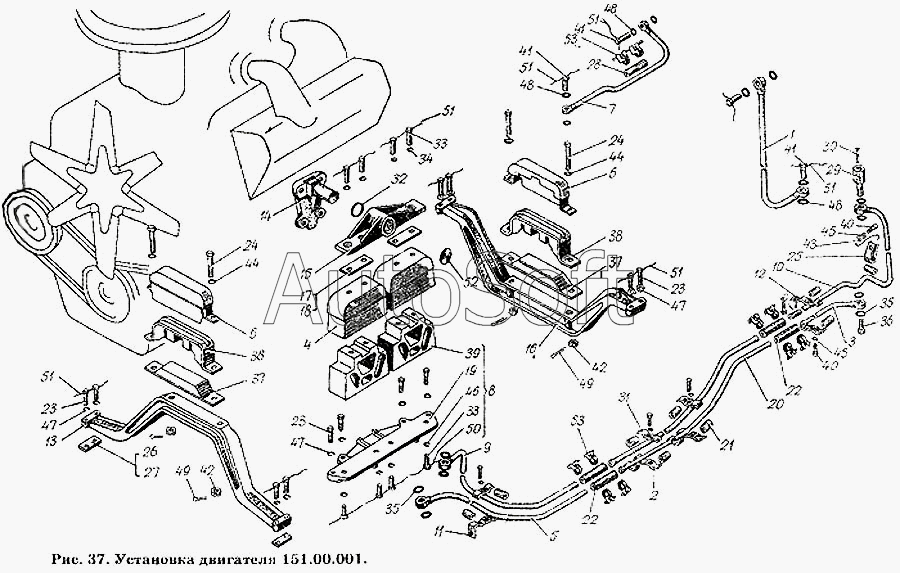

Каталог запасных частей к технике: ХТЗ Т-150К. Установка двигателя 151.00.001
41
41
41
29
30
31
32
33
33
33
34
35
35
36
36
37
37
38
39
40
40
27
42
42
43
44
44
45
45
46
46
47
47
47
48
48
49
49
50
51
51
51
51
51
51
52
53
53
14
1
2
3
4
5
6
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
22
23
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.00.001 | 1***1 | Двигатель СМД-62 | |
| 1 | 1***1 | Трубка от КПП к манометру в сборе | |
| 2 | 1***3 | Кронштейн крепления трубок в сборе | |
| 3 | 1***1 | Трубка топливопровода в сборе | |
| 4 | 3***А | Кожух защитный в сборе | |
| 5 | Т***е | Трубка топливопровода передняя в сборе | |
| 6 | 1***А | Колпак защитный в сборе | |
| 7 | 1***1 | Шланг в сборе | |
| 8 | 1***4 | Кронштейн опорный с амортизаторами в сборе | |
| 9 | 1***1 | Трубка сливная передняя в сборе | |
| 10 | 1***1 | Трубка сливная передняя в сборе | |
| 11 | 1***7 | Кронштейн крепления трубок в сборе | |
| 12 | 1***8 | Кронштейн в сборе | |
| 13 | 1***2 | Опора двигателя передняя | |
| 14 | 1***2 | Кронштейн крепления двигателя боковой | |
| 15 | 1***1 | Опора средняя | |
| 16 | 1***А | Опора коробки передач | |
| 17 | 1***9 | Прокладка регулировочная | |
| 18 | 1***0 | Прокладка регулировочная | |
| 19 | 1***1 | Кронштейн опорный | |
| 20 | 1***А | Трубка топливопровода средняя | |
| 21 | 1***А | Трубка проставочная | |
| 22 | 1***7 | Шланг | |
| 23 | 1***6 | Болт по ГОСТ 7796-62 | |
| 24 | 1***7 | Болт | |
| 25 | 1***1 | Скоба | |
| 26 | 1***2 | Прокладка регулировочная | |
| 27 | 1***3 | Прокладка регулировочная | |
| 29 | 1***7 | Штуцер сливной | |
| 30 | 1***8 | Трубка слива | |
| 31 | 1***1 | Прижим | |
| 32 | 1***2 | Кольцо У-48х0-2 ГОСТ 9833-61 | |
| 33 | 7***7 | Болт | |
| 33 | 7***7 | Болт | |
| 34 | 1***3 | Шайба штампованная | |
| 35 | 1***6 | Прокладка | |
| 36 | 1***0 | Болт поворотного угольника | |
| 37 | 5***0 | Подушка передней опоры двигателя в сборе | |
| 38 | 5***8 | Скоба передней опоры двигателя в сборе | |
| 39 | 5***Б | Подушка боковой опоры в сборе | |
| 40 | Б***0 | Болт М10-6gх16.66 ГОСТ 7796-70 | |
| 41 | Б***0 | Болт поворотного угольника | |
| 42 | Г***0 | Гайка М14х15-6Н.8 ГОСТ 5932-70 | |
| 43 | Ш***8 | Шайба 10-010 ГОСТ 11371-68 | |
| 44 | Ш***8 | Шайба 14-010 ГОСТ 11371-68 | |
| 45 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 46 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 47 | Ш***0 | Шайба 14Т.65Г.05 ГОСТ 6402-70 | |
| 48 | Ш***0 | Шайба поворотного угольника | |
| 49 | Ш***6 | Шплинт 3,2х25 ГОСТ 397-66 | |
| 50 | П***0 | Проволока | |
| 51 | П***0 | Проволока | |
| 52 | З***7 | Заглушка 45 ГОСТ 3111-67 | |
| 53 | Х***8 | Хомутик стяжной |
