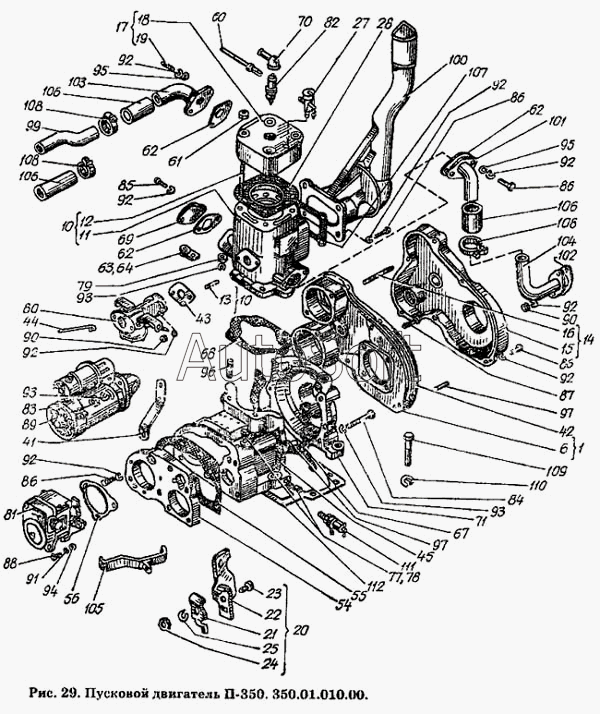

Каталог запасных частей к технике: ХТЗ Т-150К. Пусковой двигатель П-350. 350.01.010.00
83
92
92
92
92
92
92
92
92
91
90
90
89
88
87
86
86
86
85
85
84
93
93
93
82
81
80
79
78
77
71
70
103
112
111
110
109
108
108
108
107
106
106
106
105
104
69
102
101
100
99
97
97
96
95
95
94
16
25
24
23
22
21
20
19
18
17
27
15
14
13
12
11
10
10
6
1
56
68
67
64
63
62
62
62
61
60
55
54
45
44
43
42
41
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 350.01.010.00 | 3***0 | Двигатель пусковой П-350 | |
| 1 | 3***1 | Картер маховика | |
| 6 | 3***1 | Картер маховика | |
| 10 | 3***0 | Цилиндр | |
| 11 | 3***0 | Цилиндр | |
| 12 | Д***1 | Шпилька | |
| 13 | Ш***Т | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ 11765-66 | |
| 14 | 3***1 | Крышка картера маховика | |
| 15 | 3***1 | Крышка картера маховика | |
| 16 | Ш***1 | Шпилька БМ10 То/2х60(20/26)х56.05 ГОСТ 11765-66 | |
| 17 | 3***0 | Головка цилиндров | |
| 18 | 3***0 | Головка цилиндров | |
| 19 | Ш***Т | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ 11765-66 | |
| 20 | 3***0 | Кронштейн | |
| 21 | 3***0 | Прижим | |
| 22 | 3***0 | Кронштейн | |
| 23 | В***2 | Винт 2М6х16.56.05 ГОСТ 17473-72 | |
| 24 | Г***0 | Гайка М6.2.6.05 ГОСТ 5915-70 | |
| 25 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 27 | Д***Б | Краник заливной | |
| 28 | Д***А | Прокладка головки цилиндров | |
| 41 | 3***0 | Кронштейн | |
| 42 | 3***0 | Прокладка | |
| 43 | 3***0 | Прокладка карбюратора | |
| 44 | 3***0 | Фиксатор | |
| 45 | 3***0 | Картер пускового двигателя передняя половина | |
| 54 | Д***А | Плита промежуточная | |
| 55 | Д***3 | Прокладка | |
| 56 | Д***4 | Прокладка магнето | |
| 60 | Д***9 | Провод высокого напряжения | |
| 61 | Д***2 | Гайка | |
| 62 | Д***3 | Прокладка фланца патрубка | |
| 63 | Д***А | Планка крепления провода магнето | |
| 64 | Д***3 | Втулка провода высокого напряжения | |
| 66 | Д***1 | Кольцо стопорное | |
| 67 | Д***5 | Прокладка картера | |
| 68 | Д***6 | Прокладка основания цилиндра | |
| 69 | Д***5 | Заглушка | |
| 70 | 5***А | Наконечник изоляционный | |
| 71 | 7***1 | Картер пускового двигателя задняя половина | |
| 77 | П***7 | Пробка КГ1/8" ГОСТ 12720-67 | |
| 78 | П***7 | Пробка КГ1/4" ГОСТ 12720-67 | |
| 79 | Г***) | Гайка М10х1,2а.6.05 (ГПШМ10Х1) | |
| 80 | К***7 | Карбюратор 11-1107 | |
| 81 | М***с | Магнето одноискровое правого вращения с полумуфтой М-124Б1 | |
| 82 | С***1 | Свеча А7.5УС СН-201 | |
| 83 | С***Д | Стартер СТ352Д | |
| 84 | Б***0 | Болт М10.2х60.56.05 ГОСТ 7795-70 | |
| 85 | Б***0 | Болт М8.2х20.56.05 ГОСТ 7796-70 | |
| 86 | Б***0 | Болт М8.2х25.56.05 ГОСТ 7796-70 | |
| 87 | Б***0 | Болт М10.2х28.56.05 ГОСТ 7796-70 | |
| 88 | Б***0 | Болт М6.2х20.56.05 ГОСТ 7798-70 | |
| 89 | Г***0 | Гайка М10.2.6.05 ГОСТ 5915-70 | |
| 90 | Г***0 | Гайка М8.2.6.05 ГОСТ 15522-70 | |
| 91 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 92 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 93 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 94 | Ш***8 | Шайба 6-015 ГОСТ 11371-68 | |
| 95 | Ш***8 | Шайба 8-015 ГОСТ 11371-68 | |
| 96 | Ш***) | Шпилька БМ10х1,5/1,0 кл. То/2ах25(12/18)055 ГОСТ 11765-66 | |
| 97 | Ш***0 | Штифт 8Пр2/2ах22 ГОСТ 3128-70 | |
| 99 | 6***0 | Труба водоотводящая | |
| 100 | 1***0 | Глушитель | |
| 101 | 6***0 | Патрубок цилиндра | |
| 102 | 6***0 | Прокладка | |
| 103 | 6***0 | Патрубок головки | |
| 104 | 6***2 | Патрубок блока | |
| 105 | 6***1 | Зацеп | |
| 106 | 6***0 | Шланг соединительный | |
| 107 | Д***1 | Прокладка | |
| 108 | А***0 | Хомут стяжной | |
| 109 | Б***0 | Болт М12.2х35.56.05 ГОСТ 7796-70 | |
| 110 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 111 | 6***0 | Кран | |
| 112 | 6***0 | Прокладка |
