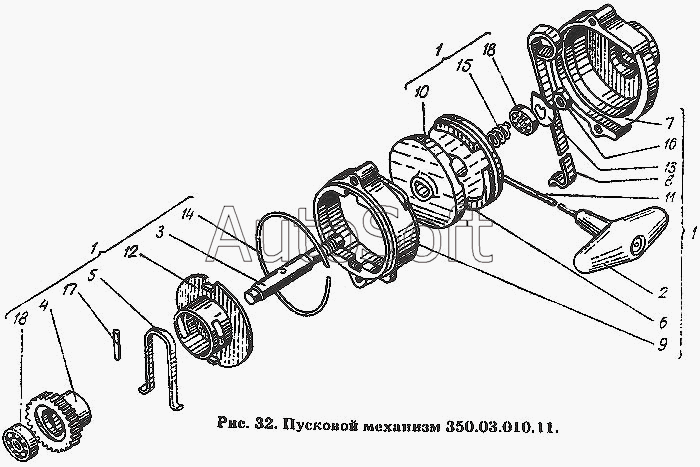

Каталог запасных частей к технике: ХТЗ Т-150К. Пусковой механизм 350.03.010.11
1
1
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Пусковой механизм | |
| 2 | 3***0 | Рукоятка | |
| 3 | 3***0 | Вал | |
| 4 | 3***0 | Шестерня | |
| 5 | 3***0 | Пружина тормозная | |
| 6 | 3***0 | Барабан | |
| 7 | 3***0 | Крышка или 350.03.005.21 | |
| 7 | 3***1 | Крышка или 350.03.005.20 | |
| 8 | 3***0 | Пружина | |
| 9 | 3***0 | Корпус или 350.03.007.21 | |
| 9 | 3***1 | Корпус или 350.03.007.20 | |
| 10 | 3***0 | Диск | |
| 11 | 3***0 | Трос | |
| 12 | 3***1 | Корпус тормозной пружины | |
| 13 | 3***0 | Шайба замковая | |
| 14 | 5***Б | Кольцо запорное | |
| 15 | 1***2 | Пружина демпфера | |
| 16 | Г***0 | Гайка М10.2.6.05 ГОСТ 5915-70 | |
| 17 | Ш***0 | Штифт 8Пр2ах22 ГОСТ 3128-70 | |
| 18 | П***0 | Подшипник 60201 ГОСТ 7242-70 |
