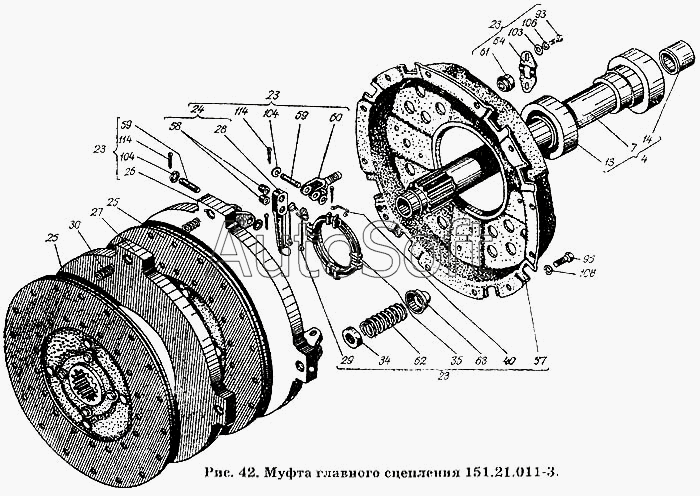

Каталог запасных частей к технике: ХТЗ Т-150К. Муфта главного сцепления 151.21.011-3
40
114
114
108
106
104
104
103
95
93
64
63
62
61
60
59
59
58
57
35
34
30
29
28
27
25
25
25
24
23
23
23
23
14
13
7
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.21.011-3 | 1***3 | Муфта главного сцепления | |
| 4 | 1***3 | Вал главного сцепления в сборе | |
| 7 | 1***4 | Вал главного сцепления | |
| 13 | 1***1 | Шкив тормозка | |
| 14 | 1***4 | Втулка | |
| 23 | 1***2 | Кожух муфты главного сцепления в сборе | |
| 24 | 1***3 | Рычаг отжимной в сборе | |
| 25 | 1***2 | Диск ведомый в сборе | |
| 26 | 1***2 | Диск нажимной | |
| 27 | 1***4 | Диск промежуточный | |
| 28 | 1***5 | Рычаг отжимной | |
| 29 | 1***0 | Пружина отжимная рычага | |
| 30 | 1***1 | Пружина отжимная | |
| 34 | 1***9 | Стакан предохранительный | |
| 35 | 1***0 | Кольцо отжимных рычагов | |
| 40 | 1***1 | Скоба | |
| 57 | 1***2 | Кожух муфты | |
| 58 | 1***1 | Втулка | |
| 59 | 1***1 | Палец | |
| 60 | 1***8 | Вилка | |
| 61 | 1***9 | Гайка регулировочная | |
| 62 | 1***1 | Пружина главного сцепления | |
| 63 | 1***3 | Стакан пружины главного сцепления | |
| 64 | 1***1 | Пружина стопорная | |
| 93 | Б***0 | Болт М8-6gх12.66 ГОСТ 7796-70 | |
| 95 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 103 | Ш***8 | Шайба 8-04 ГОСТ 11371-68 | |
| 104 | Ш***8 | Шайба 10-015 ГОСТ 11371-68 | |
| 106 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 108 | Ш***0 | Шййба 10.65Г.05 ГОСТ 6402-70 | |
| 114 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
