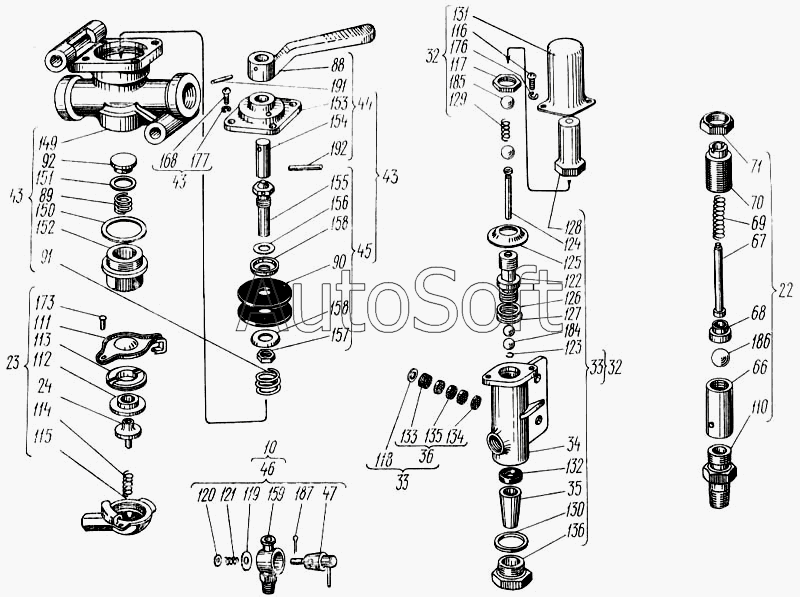

Каталог запасных частей к технике: ХТЗ Т-150. Пневматическая система
10
22
23
24
32
32
33
33
34
35
36
43
43
43
44
45
46
47
66
67
68
69
70
71
88
89
90
91
92
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
149
150
151
152
153
154
155
156
157
158
158
159
164
168
173
176
177
177
177
185
186
187
191
192
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.64.001 | 1***1 | Пневматическая система | |
| 10 | 1***5 | Краник спускной Кр2А-1305010Г | |
| 22 | 2***1 | Клапан предохранительный | |
| 23 | 2***Г | Головка соединительная в сборе | |
| 24 | 2***2 | Клапан обратный соединительной головки в сборе | |
| 32 | А***0 | Регулятор давления в сборе | |
| 33 | А***0 | Блок с клапанами | |
| 34 | А***А | Блок клапанов | |
| 35 | А***А | Фильтр металлокерамический | |
| 36 | А***1 | Фильтр | |
| 43 | А***0 | Кран разобщительный | |
| 44 | А***0 | Крышка разобщительного крана | |
| 45 | А***0 | Шток разобщительного крана | |
| 46 | К***0 | Краник спускной | |
| 47 | К***0 | Пробка | |
| 66 | 1***4 | Корпус предохранительного клапана | |
| 67 | 1***6 | Стержень направляющий предохранительного клапана | |
| 68 | 1***7 | Сухарь направляющего стержня пружины предохранительного клапана | |
| 69 | 1***0 | Пружина предохранительного клапана | |
| 70 | 1***2 | Винт регулировочный предохранительного клапана | |
| 71 | 1***3 | Гайка регулировочного винта предохранительного клапана | |
| 88 | 1***0 | Ручка разобщительного крана | |
| 89 | 1***2 | Пружина клапана | |
| 90 | 1***3 | Диафрагма разобщительного крана | |
| 91 | 1***Б | Пружина возвратная | |
| 92 | 1***1 | Клапан разобщительного крана | |
| 110 | 2***5 | Седло предохранительного клапана | |
| 111 | 2***Г | Крышка соединительной головки | |
| 112 | 2***Б | Кольцо уплотнительное соединительной головки | |
| 113 | 2***0 | Гайка корпуса соединительной головки | |
| 114 | 2***2 | Пружана обратного клапана соединительной головки | |
| 115 | 2***Б | Корпус соединительной головки | |
| 116 | 4***1 | Винт М3х8,5 | |
| 117 | 4***4 | Гайка М12х1,25 Н22 21-63 | |
| 118 | 4***4 | Шайба 10 Н2420-63 | |
| 119 | 9***0 | Шайба | |
| 120 | 9***0 | Шайба | |
| 121 | 9***0 | Пружина | |
| 122 | А***3 | Седло регулятора давления | |
| 123 | А***5 | Пружина клапана | |
| 124 | А***6 | Шток клапана | |
| 125 | А***7 | Шайба стопорная | |
| 126 | А***8 | Прокладка регулировочная | |
| 127 | А***9 | Прокладка регулировочная | |
| 128 | А***А | Колпак регулировочный | |
| 129 | А***8 | Пружина | |
| 130 | А***0 | Прокладка уплотнительная | |
| 131 | А***5 | Кожух | |
| 132 | А***2 | Прокладка уплотнительная | |
| 133 | А***2 | Сетка фильтра верхняя | |
| 134 | А***3 | Сетка фильтра нижняя | |
| 135 | А***6 | Набивка сетки фильтра | |
| 136 | А***А | Пробка | |
| 149 | А***1 | Корпус | |
| 150 | А***2 | Прокладка | |
| 151 | А***3 | Шайба | |
| 152 | А***4 | Пробка | |
| 153 | А***1 | Крышка | |
| 154 | А***2 | Толкатель | |
| 155 | А***1 | Шток | |
| 156 | А***2 | Прокладка штока | |
| 157 | А***3 | Гайка | |
| 158 | А***4 | Шайба диафрагмы | |
| 159 | К***1 | Корпус | |
| 164 | Ш***1 | Шарик 7,933-7,978-20 ГОСТ 3722-81 | |
| 168 | В***0 | Вши В1М5-6gх18.36.016 ГОСТ 17473-80 | |
| 173 | 2***9 | Заклепка 5х22 ГОСТ 10299-52 | |
| 176 | Ш***0 | Шайба 3Т 65Г 05 ГОСТ 6402-70 | |
| 177 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 177 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 177 | Ш***0 | Шайба 5 65Г 05 ГОСТ 6402-70 | |
| 185 | Ш***1 | Шарик 8,731-200 ГОСТ 3722-81 | |
| 186 | Ш***1 | Шарик 10-40 ГОСТ 3722-81 | |
| 187 | Ш***9 | Шпигат 2х12 ГОСТ 397-79 | |
| 191 | Ш***0 | Штифт 3h9х20 ГОСТ 3128-70 | |
| 192 | Ш***0 | Штифт 4h11х25 ГОСТ 3128-70 |
