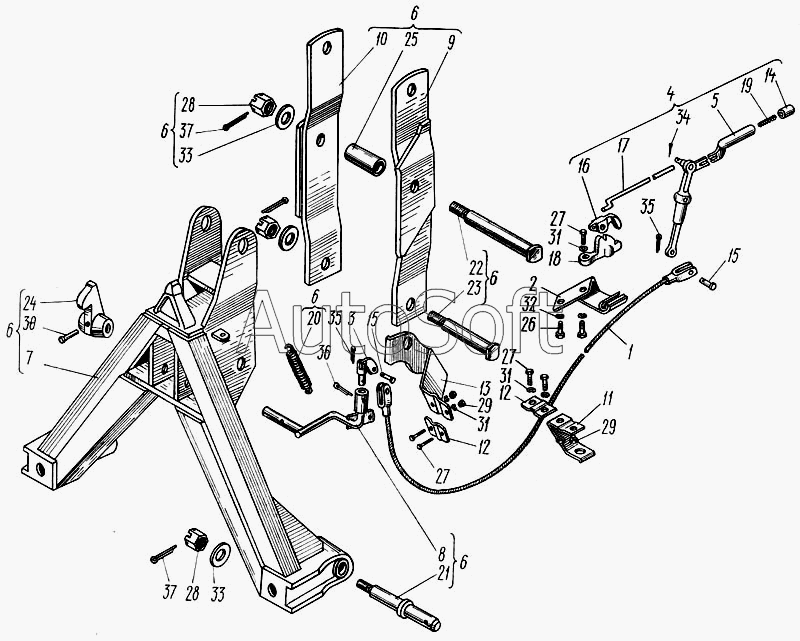

Каталог запасных частей к технике: ХТЗ Т-150. Сцепка автоматическая и механизм управления
29
29
20
21
22
23
24
25
26
27
27
27
28
28
19
30
31
31
31
32
33
33
34
35
35
36
37
37
10
1
2
3
4
5
6
6
6
6
6
6
7
8
9
11
12
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.97.001 | 1***1 | Сцепка автоматическая и механизм управления | |
| 1 | 1***1 | Трос | |
| 2 | 1***5 | Кронштейн кабины | |
| 3 | 1***8 | Палец | |
| 4 | 1***4 | Рычаг | |
| 5 | 1***4 | Рычаг | |
| 6 | С***0 | Сцепка автоматическая. | |
| 7 | С***0 | Рамка | |
| 8 | С***0 | Колено | |
| 9 | С***0 | Кронштейн | |
| 10 | С***1 | Кронштейн | |
| 11 | 1***3 | Кронштейн | |
| 12 | 1***4 | Планка | |
| 13 | 1***2 | Кронштейн | |
| 14 | 5***1 | Кнопка | |
| 15 | 5***5 | Палец | |
| 16 | 1***1 | Фиксатор | |
| 17 | 1***4 | Тяга | |
| 18 | 1***А | Сектор | |
| 19 | А***1 | Пружина | |
| 20 | Н***2 | Пружина | |
| 21 | С***1 | Палец | |
| 22 | С***4 | Ось | |
| 23 | С***5 | Ось | |
| 24 | С***8 | Собачка | |
| 25 | С***2 | Распорка | |
| 26 | Б***0 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | |
| 27 | Б***0 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 28 | Г***3 | Гайка М24х2-6Н.8.0112 ГОСТ 5918-73 | |
| 29 | Г***0 | Гайка М6-6Н.8.0112 ГОСТ 5927-70 | |
| 30 | С***9 | Ось 5-8h 12х45-35.40 Ц15Хр. ГОСТ 9650-80 | |
| 31 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 32 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 33 | Ш***8 | Шайба 24.04.0115 ГОСТ 11371-78 | |
| 34 | Ш***9 | Шплинт 2,5х16.001 ГОСТ 397-79 | |
| 35 | Ш***9 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 36 | Ш***9 | Шплинт 5х36.016 ГОСТ 397-79 | |
| 37 | Ш***9 | Шплинт 5х45.001 ГОСТ 397-79 |
