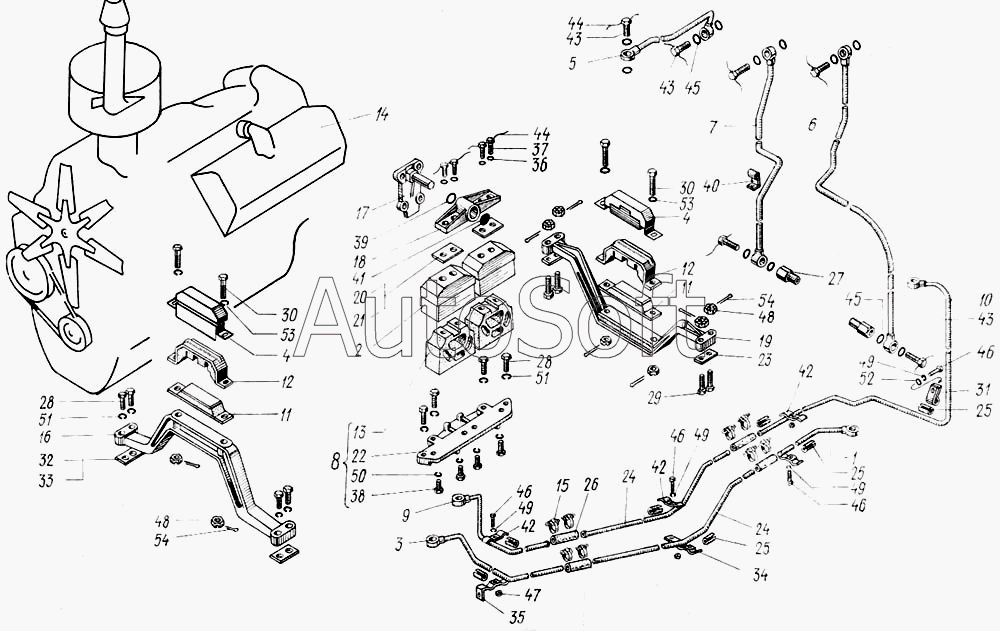

Каталог запасных частей к технике: ХТЗ Т-150. Установка дизеля
43
43
43
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
28
28
44
44
45
45
46
46
46
46
46
47
48
48
49
49
49
49
49
50
51
51
52
53
53
54
54
14
1
2
3
4
4
5
6
7
8
9
10
11
11
12
12
13
15
16
17
18
19
20
21
22
23
24
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.00.001-2 | 1***2 | Установка дизеля | |
| 1 | 1***1 | Трубка топливопровода в сборе | |
| 2 | 1***А | Кожух защитный | |
| 3 | 1***4 | Трубка топливопровода передняя | |
| 4 | 1***А | Колпак защитный в сборе | |
| 5 | 1***1 | Шланг в сборе | |
| 6 | 1***1 | Трубка от КП к нанометру | |
| 7 | 1***3 | Трубка от КП к манометру | |
| 8 | 1***1 | Кронштейн опорный с подушками | |
| 9 | 1***4 | Трубка сливная передняя | |
| 10 | 1***1 | Трубка сливная задняя | |
| 11 | 1***3 | Подушка | |
| 12 | 1***4 | Скоба | |
| 13 | 1***5 | Подушка | |
| 14 | 6***0 | Дизель СМД-60 | |
| 15 | х***р | Хомутик | |
| 16 | 1***2 | Опора двигателя передняя | |
| 17 | 1***1 | Опора средняя | |
| 18 | 1***А | Опора средняя | |
| 19 | 1***А | Опора коробки передач | |
| 20 | 1***9 | Прокладка регулировочная | |
| 21 | 1***0 | Прокладка регулировочная | |
| 22 | 1***А | Кронштейн опорный | |
| 23 | 1***0 | Шайба | |
| 24 | 1***4 | Трубка топливопровода средняя | |
| 25 | 1***А | Трубка проставочная | |
| 26 | 1***7 | Шланг | |
| 27 | 1***0 | Штуцер | |
| 28 | 1***6 | Болт по ГОСТ 7796-62 | |
| 29 | 1***2 | Болт | |
| 30 | 1***7 | Болт | |
| 31 | 1***1 | Скоба | |
| 32 | 1***2 | Прокладка регулировочная | |
| 33 | 1***3 | Прокладка регулировочная | |
| 34 | 1***3 | Кронштейн | |
| 35 | 1***1 | Кронштейн | |
| 36 | 1***3 | Шайба штампованная | |
| 37 | 7***7 | Болт | |
| 38 | 7***1 | Болт | |
| 39 | 1***2 | Кольцо У-48х0-2 ГОСТ 9833-61 | |
| 40 | 1***А | Скоба | |
| 41 | 1***8 | Заглушка | |
| 42 | 1***1 | Прижим | |
| 43 | Б***р | Болт | |
| 44 | П***0 | Проволока | |
| 45 | Ш***0 | Шайба поворотного угольника | |
| 46 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 46 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 47 | Г***0 | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 48 | Г***3 | Гайка М14х1,5-6Н.8.0112 ГОСТ 5918-73 | |
| 49 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 49 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 50 | Ш***0 | Шайба 12ОТ 65Г 05 ГОСТ 6402-70 | |
| 51 | Ш***0 | Шайба 14ОТ 65Г 05 ГОСТ 6402-70 | |
| 52 | Ш***8 | Шайба 10.04.0115 ГОСТ 11371-78 | |
| 53 | Ш***8 | Шайба 14.04.0115 ГОСТ 11371-78 | |
| 54 | Ш***9 | Шплинт 3,2х25.016 ГОСТ 397-79 |
