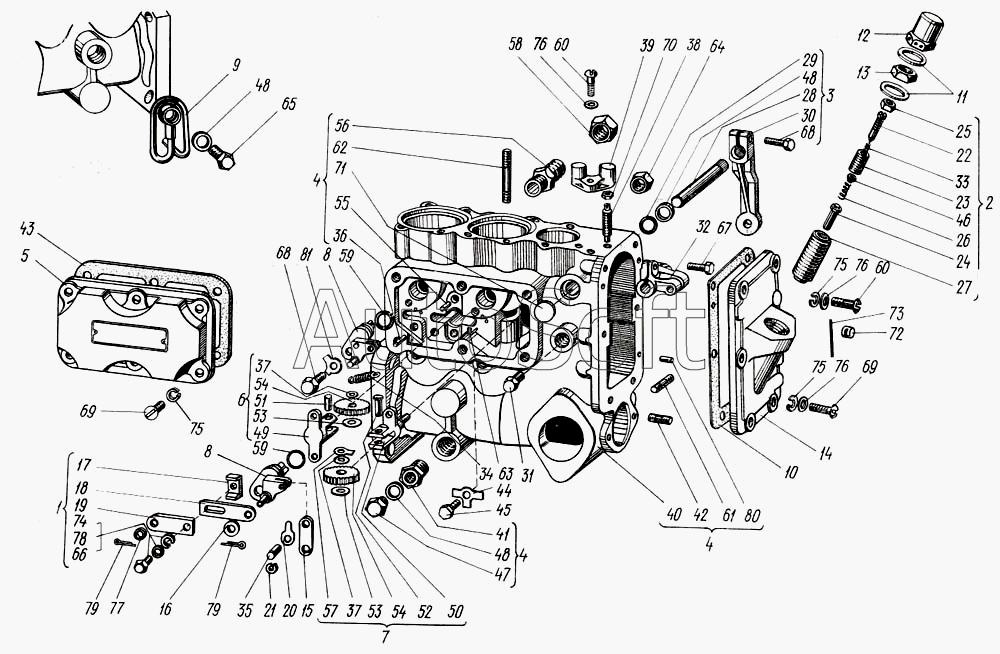

Каталог запасных частей к технике: ХТЗ Т-150. Насос топливный (корпус)
52
60
60
59
59
58
57
56
55
54
54
54
53
53
53
61
51
50
49
48
48
48
48
48
47
46
45
44
71
81
80
79
79
78
77
76
76
76
75
75
75
74
73
72
43
70
69
69
68
68
68
67
66
65
64
63
62
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
8
7
6
5
4
4
4
3
2
1
33
42
41
40
39
38
37
37
37
37
36
35
34
32
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 221.1111005-20 | 2***0 | Насос топливный | |
| 1 | 2***0 | Тяга | |
| 2 | 2***1 | Корректор | |
| 3 | 2***2 | Рычаг управления | |
| 4 | 2***0 | Корпус насоса | |
| 5 | 2***0 | Крышка боковая | |
| 6 | 2***0 | Кронштейн | |
| 7 | 2***А | Кронштейн | |
| 8 | 2***5 | Втулка привода дозатора | |
| 9 | 2***0 | Трубка сливная | |
| 10 | 2***6 | Прокладка | |
| 11 | 2***1 | Прокладка | |
| 12 | 2***2 | Колпачок корректора | |
| 13 | 2***3 | Контргайка корректора | |
| 14 | 2***4 | Крышка регулятора | |
| 15 | 2***1 | Тяга | |
| 16 | 2***2 | Шайба | |
| 17 | 2***3 | Скоба | |
| 18 | 2***4 | Тяга | |
| 19 | 2***6 | Тяга | |
| 20 | 2***7 | Шайба стопорная | |
| 21 | 2***8 | Замок | |
| 22 | 2***1 | Ограничитель | |
| 23 | 2***1 | Винт регулировочный | |
| 24 | 2***4 | Шток корректора | |
| 25 | 2***5 | Контргайка регулировочного винта | |
| 26 | 2***6 | Пружина корректора | |
| 27 | 2***1 | Корпус корректора | |
| 28 | 2***1 | Ось рычага управления | |
| 29 | 2***3 | Кольцо уплотнительное | |
| 30 | 2***4 | Рычаг управления | |
| 31 | 2***8 | Пробка | |
| 32 | 2***2 | Втулка рычажная | |
| 33 | 2***1 | Пружина | |
| 34 | 2***1 | Пружина запуска | |
| 35 | 2***2 | Ось тяги | |
| 36 | 2***3 | Штифт пружины запуска | |
| 37 | 2***8 | Шайба груза | |
| 37 | 2***8 | Шайба груза | |
| 38 | 2***1 | Винт регулировочный | |
| 39 | 2***3 | Колпачок | |
| 40 | 2***5 | Корпус | |
| 41 | 2***6 | Втулка резьбовая | |
| 42 | 2***7 | Шпилька | |
| 43 | 2***6 | Прокладка | |
| 44 | 2***6 | Шайба стопорная | |
| 45 | 2***7 | Винт установочный толкатели | |
| 46 | 2***7 | Тарелка | |
| 47 | 2***7 | Пробка уровня масла | |
| 48 | 2***1 | Прокладка | |
| 48 | 2***1 | Прокладка | |
| 48 | 2***1 | Прокладка | |
| 49 | 2***1 | Кронштейн | |
| 50 | 2***5 | Кронштейн | |
| 51 | 2***2 | Ось | |
| 52 | 2***6 | Ось | |
| 53 | 2***А | Шайба опорная | |
| 53 | 2***А | Шайба опорная | |
| 54 | 2***А | Шестерня промежуточная | |
| 54 | 2***А | Шестерня промежуточная | |
| 55 | 2***5 | Штифт | |
| 56 | 2***6 | Штуцер | |
| 57 | 2***7 | Шайба стопорная | |
| 58 | 2***8 | Гайка штуцера | |
| 59 | 2***2 | Кольцо уплотнительное | |
| 60 | 2***9 | Винт | |
| 61 | 2***5 | Шпилька | |
| 62 | 2***6 | Шпилька | |
| 63 | 2***9 | Фиксатор | |
| 64 | 2***1 | Гайка штуцера | |
| 65 | 2***1 | Болт | |
| 66 | Б***0 | Болт М5х12.88.35.05 ГОСТ 7805-70 | |
| 67 | Б***0 | Болт М6х12.88.05 ГОСТ 7798-70 | |
| 68 | Б***0 | Болт М6х14.88.016 ГОСТ 7798-70 | |
| 68 | Б***0 | Болт М6х14.88.016 ГОСТ 7798-70 | |
| 69 | В***0 | Винт А1М6-8gх18.88.016 ГОСТ 17473-80 | |
| 70 | Г***0 | Гайка М6.8.016 ГОСТ 5915-70 | |
| 71 | З***1 | Заглушка 14-10кп Хим. окс. ГОСТ 3111-81 | |
| 72 | П***3 | Пломба 1-6х8-АД1М ГОСТ 18677-73 | |
| 73 | П***7 | Проволока КС-0,8 ГОСТ 792-67 | |
| 74 | Ш***0 | Шайба 5.65Г.05 ГОСТ 6402-70 | |
| 75 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 76 | Ш***8 | Шайба 6.04.016 ГОСТ 10450-78 | |
| 77 | Ш***8 | Шайба 5.04.05 ГОСТ 11371-78 | |
| 78 | Ш***7 | Шайба 5.01.05 ГОСТ 13463-77 | |
| 79 | Ш***9 | Шплинт 1,6х12 ГОСТ 397-79 | |
| 80 | Ш***0 | Штифт 5h 8х10 ГОСТ 3128-70 | |
| 81 | Ш***4 | Шайба 2.6.01.05 ОСТ 23.1.423-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
