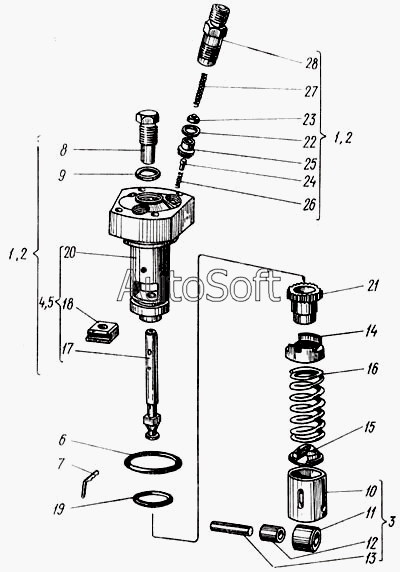

Каталог запасных частей к технике: ХТЗ Т-150. Секция высокого давления
23
17
17
18
18
19
20
20
21
21
22
22
16
23
24
24
25
25
26
26
27
27
28
28
9
1
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 213.1111010-20 | 2***0 | Секция высокого давлении левая | |
| 213.1111010-30 | 2***0 | Секции высокого давления правая | |
| 1 | 2***0 | Плунжерная пара со штуцерами | |
| 2 | 2***0 | Плунжерная пара со штуцерами | |
| 3 | 2***5 | Толкатель плунжера | |
| 4 | 2***0 | Плунжерная пара | |
| 5 | 2***0 | Плунжерная пара | |
| 6 | 2***2 | Кольцо уплотнительное | |
| 7 | 2***5 | Чека монтажная | |
| 7 | 2***5 | Чека монтажная | |
| 8 | 2***0 | Пробка | |
| 8 | 2***0 | Пробка | |
| 9 | 2***0 | Прокладка | |
| 9 | 2***0 | Прокладка | |
| 10 | 2***6 | Толкатель плунжера | |
| 11 | 2***8 | Ролик толкателя | |
| 12 | 2***1 | Ролик толкателя | |
| 13 | 2***4 | Ось ролика толкателя | |
| 14 | 2***0 | Тарелка пружины нижняя | |
| 14 | 2***0 | Тарелка пружины нижняя | |
| 15 | 2***6 | Тарелка пружины верхняя | |
| 15 | 2***6 | Тарелка пружины верхняя | |
| 16 | 2***0 | Пружина толкателя | |
| 16 | 2***0 | Пружина толкателя | |
| 17 | 2***1 | Плунжер | |
| 17 | 2***1 | Плунжер | |
| 18 | 2***0 | Дозатор | |
| 18 | 2***0 | Дозатор | |
| 19 | 2***6 | Кольцо уплотнительное | |
| 20 | 2***8 | Втулка плунжера | |
| 20 | 2***8 | Втулка плунжера | |
| 21 | 2***0 | Втулка зубчатая | |
| 21 | 2***0 | Втулка зубчатая | |
| 22 | 2***1 | Прокладка | |
| 22 | 2***1 | Прокладка | |
| 23 | 2***1 | Клапан нагнетательный | |
| 23 | 2***1 | Клапан нагнетательный | |
| 24 | 2***5 | Клапан обратный | |
| 24 | 2***5 | Клапан обратный | |
| 25 | 2***0 | Седло нагнетательного клапана | |
| 25 | 2***0 | Седло нагнетательного клапана | |
| 26 | 2***7 | Пружина обратного клапана | |
| 26 | 2***7 | Пружина обратного клапана | |
| 27 | 2***8 | Пружина нагнетательного клапана | |
| 27 | 2***8 | Пружина нагнетательного клапана | |
| 28 | 2***0 | Штуцер высокого давления | |
| 28 | 2***0 | Штуцер высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
