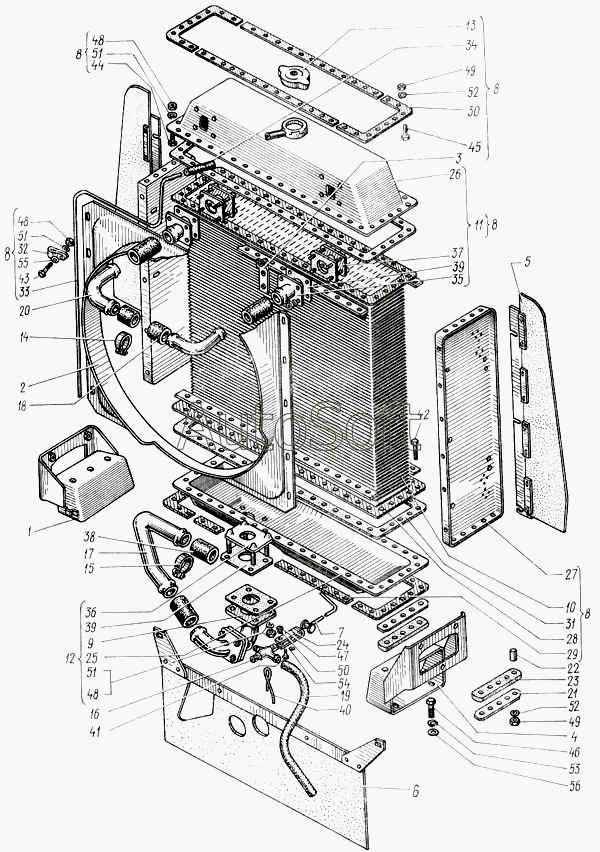

Каталог запасных частей к технике: ХТЗ Т-150. Система охлаждения дизеля
39
46
45
44
43
43
42
41
40
47
39
39
38
37
36
35
34
33
32
48
48
48
48
48
48
48
49
49
50
51
51
51
51
51
51
52
52
53
54
55
56
16
1
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
17
18
19
20
21
22
25
23
24
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.13.001-1А | 1***А | Система охлаждения двигателя СМД-62 с унифицированным радиатором | |
| 1 | 1***3 | Кронштейн радиатора и ограждения левый | |
| 2 | 1***2 | Кожух вентилятора в сборе | |
| 3 | 1***2 | Кронштейн тросика в сборе | |
| 4 | 1***3 | Кронштейн | |
| 5 | 1***2 | Перегородка | |
| 6 | 1***2 | Перегородка нижняя в сборе | |
| 7 | 1***А | Рукоятка в сборе | |
| 8 | 1***3 | Радиатор водяной | |
| 9 | 1***7 | Патрубок | |
| 10 | 1***1 | Сердцевина водяного радиатора | |
| 11 | 1***1 | Бак радиатора верхний в сборе | |
| 12 | 1***0 | Бак радиатора нижний в сборе | |
| 13 | А***0 | Крышка, тип I ГОСТ 15964-70 | |
| 14 | х***2 | Хомут стяжной | |
| 15 | х***3 | Хомут стяжной | |
| 16 | 0***0 | Кран 01-176 | |
| 17 | 1***3 | Труба водоподводящая | |
| 18 | 1***А | Шланг | |
| 19 | 1***1 | Шланг | |
| 20 | 1***3 | Трубка водоотводящая | |
| 21 | 1***4 | Пластина | |
| 22 | 1***6 | Втулка распорная | |
| 23 | 1***8 | Подушка радиатора | |
| 24 | 1***2 | Вилка | |
| 25 | 1***4 | Бак радиатора нижний | |
| 26 | 1***1 | Бак радиатора верхний | |
| 27 | 1***9 | Стойка радиатора | |
| 28 | 1***2 | Накладка внутренняя | |
| 29 | 1***3 | Накладка наружная | |
| 30 | 1***4 | Накладка угловая | |
| 31 | 1***6 | Прокладка баков | |
| 32 | 1***7 | Скоба | |
| 33 | 1***2 | Трубка пароотводящая | |
| 34 | 1***3 | Трубка соединительная | |
| 35 | 1***1 | Патрубок верхнего бака | |
| 36 | 8***0 | Фланец в сборе | |
| 37 | 8***2 | Фланец в сборе | |
| 38 | 1***А | Шланг | |
| 39 | М***3 | Прокладка | |
| 39 | М***3 | Прокладка | |
| 40 | П***0 | Проволока | |
| 41 | Б***0 | Болт М6-6gх30.88.35.019 ГОСТ 7795-70 | |
| 42 | Б***0 | Болт М10-6gх65.88.35.019 ГОСТ 7795-70 | |
| 43 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 43 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 44 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 45 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 46 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 47 | Г***0 | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 48 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 48 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 48 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 48 | Г***0 | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 49 | Г***0 | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 50 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 51 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 51 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 51 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 51 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 52 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 53 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 54 | Ш***8 | Шайба 6.04.0115 ГОСТ 11371-78 | |
| 55 | Ш***8 | Шайба 8.04.0115 ГОСТ 11371-78 | |
| 56 | Ш***8 | Шайба 12.04.0115 ГОСТ 11371-78 |
