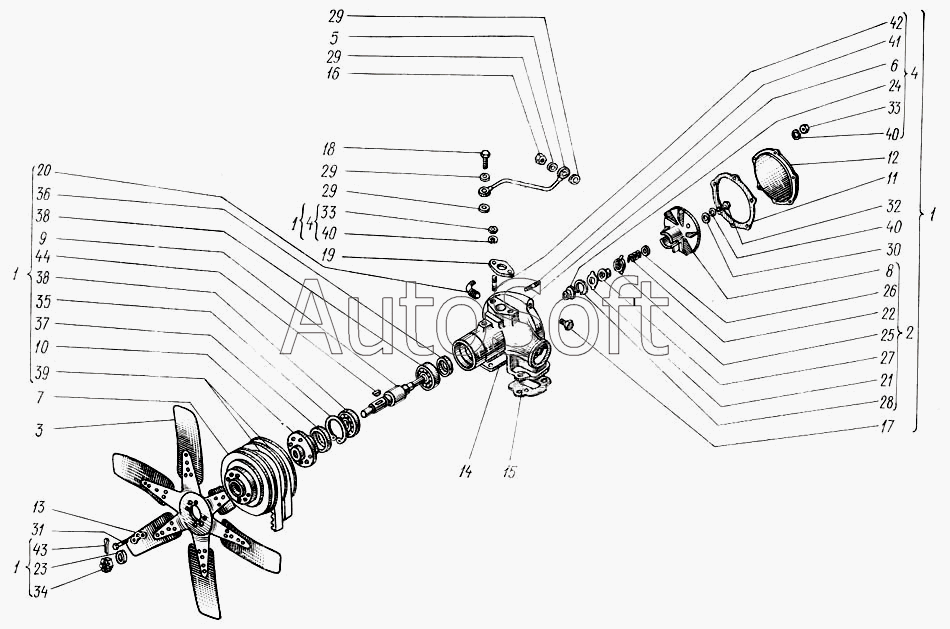

Каталог запасных частей к технике: ХТЗ Т-150. Насос водяной
35
25
26
27
28
29
29
29
29
30
31
32
22
33
33
34
24
36
37
38
38
39
40
40
40
40
41
42
43
44
12
2
3
4
4
5
6
7
8
9
10
11
1
1
1
1
13
14
15
16
17
18
19
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Насос водяной | |
| 2 | 6***0 | Крыльчатка | |
| 3 | 6***1 | Вентилятор | |
| 4 | 6***1 | Корпус водного насоса | |
| 5 | 6***1 | Трубка | |
| 6 | 6***2 | Корпус водяного насоса | |
| 7 | 6***0 | Шкив вентилятора | |
| 8 | 6***0 | Крыльчатка водяного насоса | |
| 9 | 6***0 | Валик водяного насоса | |
| 10 | 6***0 | Ступица шкива вентилятора | |
| 11 | 6***0 | Прокладка | |
| 12 | 6***0 | Крышка водяного насоса | |
| 13 | 6***0 | Шайба стопорная | |
| 14 | 6***0 | Прокладка водяного насоса правая | |
| 15 | 6***0 | Прокладка водяного насоса левая | |
| 16 | 6***0 | Гайка колпачковая | |
| 17 | 6***0 | Заглушка | |
| 18 | 6***0 | Болт зажимной | |
| 19 | 6***0 | Прокладка | |
| 20 | 6***0 | Угольник конечный | |
| 21 | 1***2 | Шайба уплотняющая сальника | |
| 22 | 1***3 | Пружина упорная сальника | |
| 23 | 1***2 | Шайба | |
| 24 | С***6 | Втулка опорная | |
| 25 | С***4 | Обойма сальника | |
| 26 | С***5 | Кольцо манжеты сальника | |
| 27 | С***6 | Манжета сальника крыльчатки | |
| 28 | С***7 | Кольцо стопорное сальника | |
| 29 | С***А | Прокладка | |
| 30 | 4***9 | Шайба ШШС9х20х2 СТП 251.70-78 | |
| 31 | Б***0 | Болт М12х1,25-6gх55.56.016 ГОСТ 7795-70 | |
| 32 | Б***0 | Болт М8-6gх20.56.029 ГОСТ 7796-70 | |
| 33 | Г***0 | Гайка 48-6Н.6.016 ГОСТ 2524-70 | |
| 34 | Г***3 | Гайка М18х1,5-6Н.6.016 ГОСТ 5933-73 | |
| 35 | 1***1 | Кольцо Б62 ГОСТ 13943-68 | |
| 36 | М***9 | Манжета 1,2-20х40-1 ГОСТ 8752-79 | |
| 37 | М***9 | Манжета 1,2-45х65-1 ГОСТ 8752-79 | |
| 38 | П***5 | Подшипник 305 ГОСТ 8338-75 | |
| 39 | Р***6 | Ремень зубчатый II-16х11-1450 ГОСТ 5813-76 | |
| 40 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 40 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 41 | Ш***6 | Шпилька М8(То/6g)х16.56.016 ГОСТ 22032-76 | |
| 42 | Ш***6 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | |
| 43 | Ш***9 | Шплинт 4х28.005 ГОСТ 397-79 | |
| 44 | Ш***0 | Шпонка 6х11 ГОСТ 24071-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
