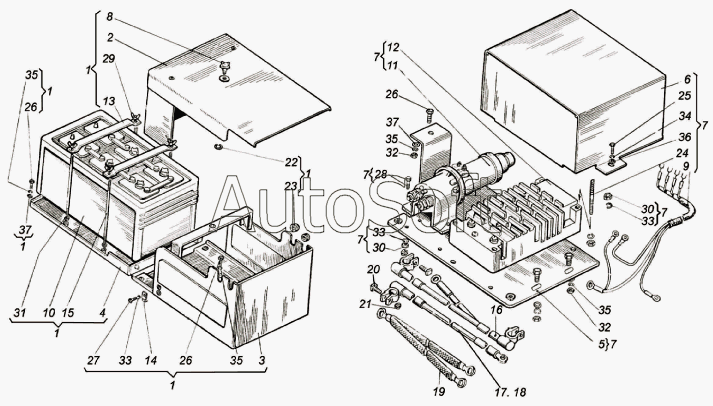

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Электрооборудование и приборы
/74.gif)
29
20
21
22
23
24
25
26
26
26
27
28
19
30
30
31
32
32
33
33
33
34
35
35
35
35
36
37
37
10
2
3
4
5
6
7
7
7
7
7
7
7
8
9
1
1
1
1
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Контейнер с батареей | |
| 2 | 1***2 | Крышка | |
| 3 | 1***3 | Контейнер | |
| 4 | 1***6 | Поддон | |
| 5 | 1***1 | Кронштейн | |
| 6 | 1***9 | Крышка | |
| 7 | 1***1 | Преобразователь напряжения | |
| 7 | 1***2 | Преобразователь напряжения | |
| 8 | 7***2 | Кнопка в сборе | |
| 9 | 1***9 | Жгут | |
| 10 | 6***) | Аккумуляторная батарея | |
| 11 | 1***0 | Выключатель | |
| 12 | П***3 | Преобразователь напряжения | |
| 13 | 1***6 | Планка | |
| 14 | 1***9 | Упор | |
| 15 | 1***0 | Шпилька | |
| 16 | 1***1 | Провод | |
| 17 | 1***1 | Провод | |
| 18 | 1***1 | Провод | |
| 19 | 1***4 | Провод | |
| 20 | 1***0 | Болт | |
| 21 | 1***1 | Гайка | |
| 22 | 7***4 | Шайба стопорная | |
| 23 | 1***3 | Втулка | |
| 24 | 1***0 | Шпилька | |
| 25 | М***6 | Болт | |
| 26 | М***6 | Болт | |
| 27 | М***8 | Болт | |
| 28 | М***8 | Болт | |
| 29 | М***2 | Гайка | |
| 30 | М***5 | Гайка | |
| 31 | М***5 | Гайка | |
| 32 | М***5 | Гайка | |
| 33 | 6***2 | Шайба | |
| 34 | 8***2 | Шайба | |
| 35 | 1***2 | Шайба | |
| 36 | 8***1 | Шайба | |
| 37 | 1***1 | Шайба |
