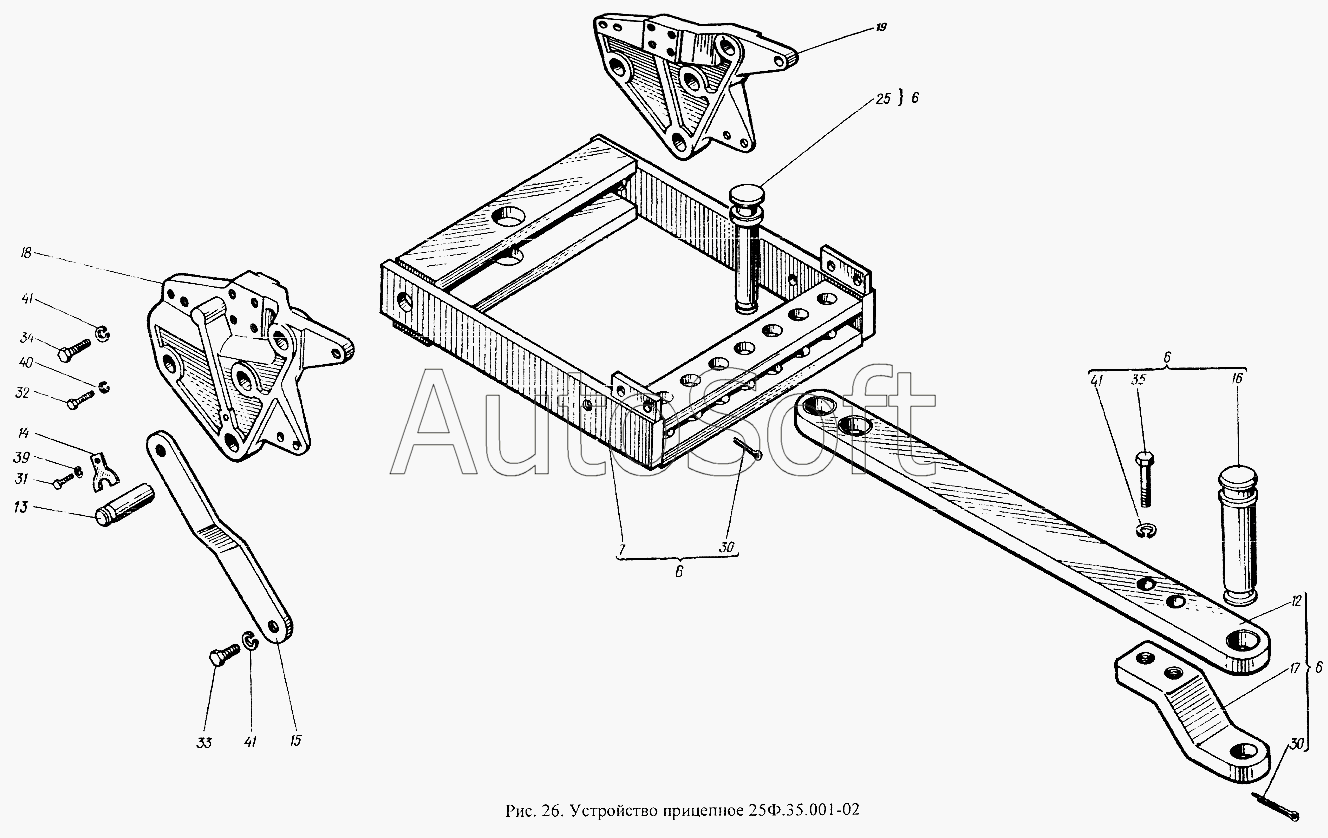

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Устройство прицепное 25Ф.35.001-02
41
41
41
41
41
41
40
39
35
34
33
32
31
31
30
30
6
6
6
6
25
19
18
17
16
15
14
13
12
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25Ф.35.001-02 | 2***2 | Устройство прицепное | |
| 6 | 2***3 | Устройство прицепное маятниковое | |
| 7 | 2***4 | Рамка | |
| 11 | [***] | Болт М6-6gх16.88.019 ГОСТ7796-70 | |
| 12 | 2***2 | Маятник | |
| 13 | 2***3 | Ось | |
| 14 | 2***4 | Пластина | |
| 15 | 2***5 | Растяжка | |
| 16 | 2***7 | Шкворень | |
| 17 | 2***8 | Накладка | |
| 18 | 2***0 | Кронштейн | |
| 19 | 2***1 | Кронштейн | |
| 25 | 2***6 | Палец | |
| 28 | 5***0 | Палец | |
| 29 | 1***1 | Шайба | |
| 30 | 1***1 | Шплинт | |
| 31 | [***] | Болт М6-6gх16.88.019 ГОСТ7796-70 | |
| 31 | [***] | Болт М6-6gх16.88.019 ГОСТ7796-70 | |
| 32 | [***] | Болт М12-6gх45.88.019 ГОСТ7796-70 | |
| 33 | [***] | Болт М16-6gх40.88.019 ГОСТ7796-70 | |
| 34 | [***] | Болт М16-6gх55.88.019 ГОСТ7796-70 | |
| 35 | [***] | Болт М16-6gх60.88.019 ГОСТ7796-70 | |
| 39 | [***] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 40 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 41 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 | |
| 41 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 |
