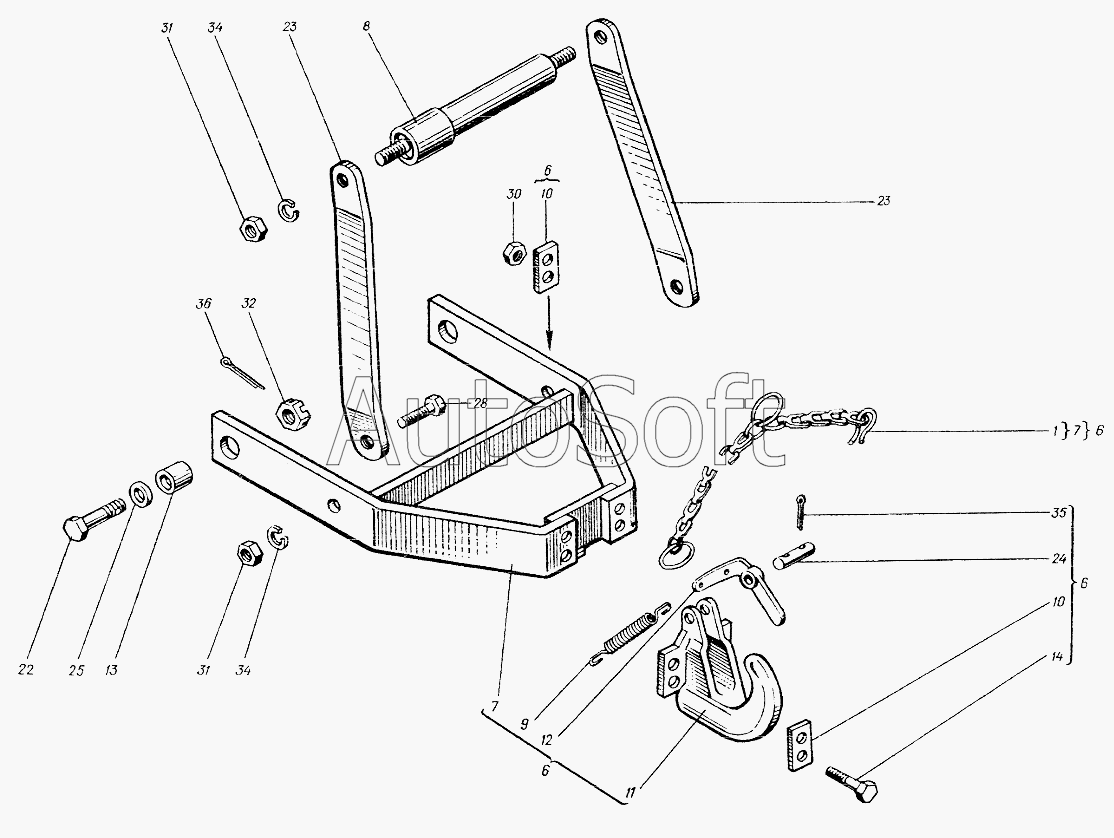

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Устройство прицепное 25ФМ.35.001
23
36
35
34
34
34
34
34
34
32
31
31
30
28
25
24
23
1
23
22
14
13
12
11
10
10
9
8
7
7
6
6
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Цепочка | |
| 4 | 2***1 | Устройство прицепное | |
| 6 | 2***0 | Устройство прицепное | |
| 7 | 2***1 | Рамка | |
| 8 | 2***5 | Ось | |
| 9 | 5***8 | Пружина | |
| 10 | 5***5 | Шайба замковая | |
| 11 | 2***1 | Крюк | |
| 12 | 2***2 | Защелка | |
| 13 | 2***6 | Втулка | |
| 14 | 2***8 | Болт | |
| 22 | 2***1 | Палец | |
| 23 | 2***9 | Дифференциал | |
| 23 | 2***9 | Дифференциал | |
| 23 | 2***2 | Раскос | |
| 24 | 5***0 | Палец | |
| 25 | 1***1 | Шайба | |
| 28 | [***] | Болт М16-6gх40.88.019 ГОСТ7796-70 | |
| 30 | [***] | Гайка М12-7Н.8.019 ГОСТ5915-70 | |
| 31 | [***] | Гайка М16-6Н.6.0112 ГОСТ5915-70 | |
| 32 | [***] | Гайка М24х2-6Н.04.0112 ГОСТ5919-73 | |
| 34 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 | |
| 34 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 | |
| 34 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 | |
| 35 | [***] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 36 | 2***1 | Шплинт 4х32.016 ГОСТ397-79 | |
| 36 | [***] | Шплинт 4х32.016 ГОСТ397-79 |
