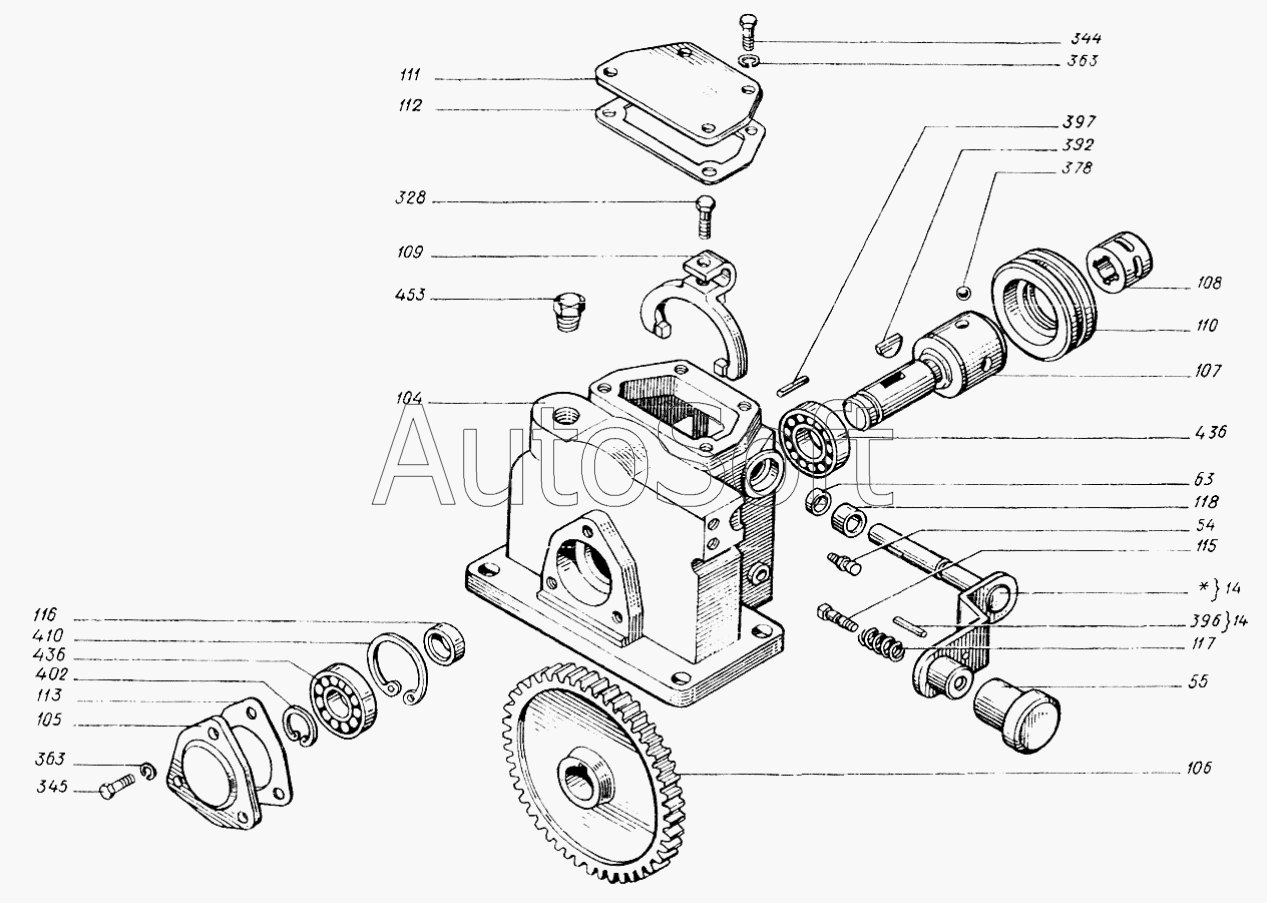

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Механизм управления насосом 25Ф.22.010
345
396
392
392
378
378
363
363
363
363
363
345
396
344
344
328
328
118
118
117
117
397
397
402
402
410
410
436
436
436
436
436
453
453
63
107
107
106
106
105
105
104
104
108
63
55
55
54
54
14
14
14
14
108
109
109
110
110
111
111
112
112
113
113
115
115
116
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25Ф.22.010 | 2***0 | Механизм управления насосом | |
| [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | [***] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 | |
| [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | [***] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 | |
| [Шайба 6.65Г.05 ГОСТ6402-70] | [***] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| [Шайба 6.65Г.05 ГОСТ6402-70] | [***] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 13 | 2***0 | Механизм управления насосом | |
| 14 | 2***2 | Рычаг | |
| 14 | 2***2 | Рычаг | |
| 54 | 1***9 | Сапун в сборе | |
| 54 | 1***9 | Сапун в сборе | |
| 55 | 1***9 | Рукоятка | |
| 55 | 1***9 | Рукоятка | |
| 63 | 1***А | Прокладка | |
| 63 | 1***А | Прокладка | |
| 104 | 2***1 | Корпус | |
| 104 | 2***1 | Корпус | |
| 105 | 2***2 | Крышка | |
| 105 | 2***2 | Крышка | |
| 106 | 2***3 | Шестерня | |
| 106 | 2***3 | Шестерня | |
| 107 | 2***5 | Валик муфты | |
| 107 | 2***5 | Валик муфты | |
| 108 | 2***6 | Втулка гидронасоса | |
| 108 | 2***6 | Втулка гидронасоса | |
| 109 | 2***7 | Вилка | |
| 109 | 2***7 | Вилка | |
| 110 | 2***8 | Муфта | |
| 110 | 2***8 | Муфта | |
| 111 | 2***0 | Крышка | |
| 111 | 2***0 | Крышка | |
| 112 | 2***2 | Прокладка | |
| 112 | 2***2 | Прокладка | |
| 113 | 2***3 | Прокладка | |
| 113 | 2***3 | Прокладка | |
| 115 | 2***9 | Фиксатор | |
| 115 | 2***9 | Фиксатор | |
| 116 | 2***1 | Кольцо | |
| 116 | 2***1 | Кольцо | |
| 117 | 2***3 | Пружина | |
| 117 | 2***3 | Пружина | |
| 118 | 2***5 | Гнездо | |
| 118 | 2***5 | Гнездо | |
| 328 | [***] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 | |
| 328 | [***] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 | |
| 344 | [***] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 | |
| 344 | [***] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 | |
| 345 | [***] | Болт М6-6gх20.66 ГОСТ7798-70 | |
| 345 | [***] | Болт М6-6gх20.66 ГОСТ7798-70 | |
| 363 | [***] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 363 | [***] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 378 | [***] | Шарик 7,938-100 ГОСТ3722-81 | |
| 378 | [***] | Шарик 7,938-100 ГОСТ3722-81 | |
| 392 | [***] | Шпонка 5х9 ГОСТ24071-80 | |
| 392 | [***] | Шпонка 5х9 ГОСТ24071-80 | |
| 396 | [***] | Штифт 3.3х10 ГОСТ3128-80 | |
| 396 | [***] | Штифт 3.3х10 ГОСТ3128-80 | |
| 397 | [***] | Штифт 3.3х25 ГОСТ3128-80 | |
| 397 | [***] | Штифт 3.3х25 ГОСТ3128-80 | |
| 402 | В***0 | Кольцо ГОСТ13942-86 | |
| 402 | В***0 | Кольцо ГОСТ13942-86 | |
| 410 | В***7 | Кольцо ГОСТ13943-86 | |
| 410 | В***7 | Кольцо ГОСТ13943-86 | |
| 436 | 2***А | Подшипник ГОСТ8338-75 | |
| 436 | 2***А | Подшипник ГОСТ8338-75 | |
| 453 | [***] | Пробка КГ 3/8".40.019 ГОСТ23.1.117-83 | |
| 453 | [***] | Пробка КГ1/8".40.019 ГОСТ23.1.117-83 |
