Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Нормали
1
1
1
2
2
2
2
2
2
2
3
4
4
4
4
4
4
5
5
6
6
7
8
8
8
9
9
9
9

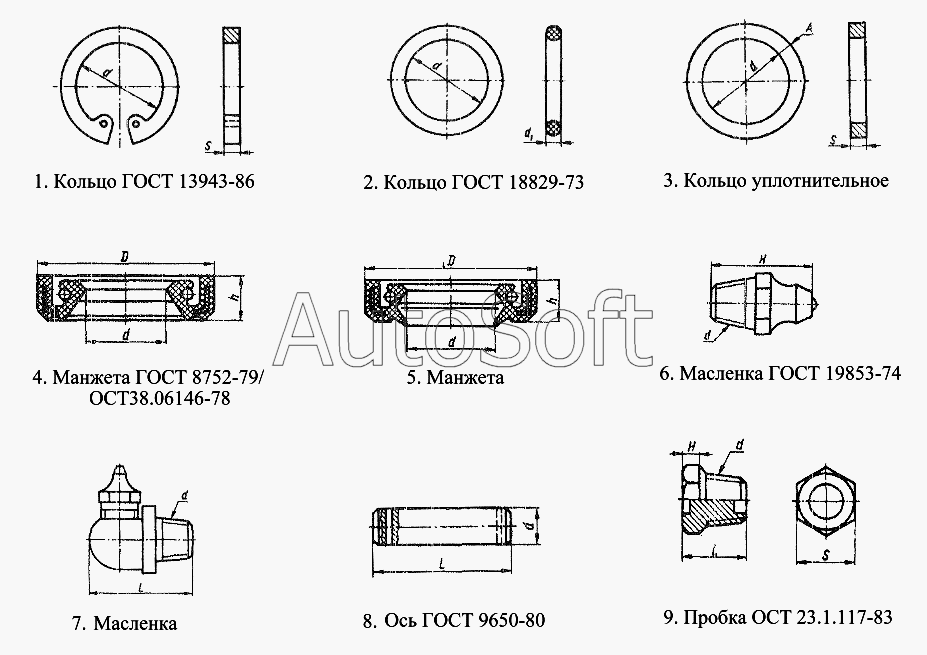

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***7 | Кольцо ГОСТ13943-86 | |
| 1 | В***2 | Кольцо ГОСТ13943-86 | |
| 1 | В***2 | Кольцо ГОСТ13943-86 | |
| 2 | 0***2 | Кольцо ГОСТ18829-73 | |
| 2 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 2 | 0***2 | Кольцо ГОСТ18829-73 | |
| 2 | 0***2 | Кольцо ГОСТ18829-73 | |
| 2 | 0***2 | Кольцо ГОСТ18829-73 | |
| 2 | 1***2 | Кольцо ГОСТ18829-73 | |
| 2 | 1***2 | Кольцо ГОСТ18829-73 | |
| 3 | К***9 | Кольцо уплотняющее | |
| 4 | [***] | Манжета 1.2-20x40-1 ГОСТ8752-79/ОСТ38 05146-78 (d=20, D=40, h=10) | |
| 4 | [***] | Манжета 1.2-30x52-1 ГОСТ8752-79/ОСТ38 05146-78 (d=30, D=52, h=10) | |
| 4 | [***] | Манжета 1.2-38x58-1 ГОСТ8752-79/ОСТ38 05146-78 (d=38, D=58, h=10) | |
| 4 | [***] | Манжета 1.2-45x65-1 ГОСТ8752-79/ОСТ38 05146-78 (d=45, D=65, h=10) | |
| 4 | [***] | Манжета 1.2-50x70-1 ГОСТ8752-79/ОСТ38 05146-78 (d=50, D=70, h=10) | |
| 4 | [***] | Манжета 1.2-70x95-1 ГОСТ8752-79/ОСТ38 05146-78 (d=70, D=95, h=10) | |
| 5 | [***] | Манжета 2.2-38x58-1 (d=38, D=58, h=10) | |
| 5 | [***] | Манжета 2.2-70x95-1 (d=70, D=95, h=10) | |
| 6 | [***] | Масленка 1.1Ц6.хр ГОСТ19853-74 (L=13, d=М6х1 коническая) | |
| 6 | [***] | Масленка 1.3Ц6.хр ГОСТ19853-74 (L=18, d=К1/8") | |
| 7 | [***] | Масленка 2.3.90.Ц6 (L=22, d=К1/8") | |
| 8 | [***] | Ось 16В12х85.402.35...47.Ц15хр ГОСТ9650-80 (L=85, d=16) | |
| 8 | [***] | Ось 2-10h12х55.45.2.32...37.Ц15хр ГОСТ9650-80 (L=55, d=10) | |
| 8 | [***] | Ось 2-8h11x55.11.40.2.30...66.Ц9хр ГОСТ9650-80 (L=55, d=8) | |
| 9 | [***] | Пробка КГ1/2" 40.019 ОСТ23.1.117-83 (d=КГ1/2", L=25, H=5,5, S=22) | |
| 9 | [***] | Пробка КГ1/2" Ц12хр ОСТ23.1.117-83 (d=КГ1/2", L=25, H=5,5, S=22) | |
| 9 | [***] | Пробка КГ1/4" 40.019 ОСТ23.1.117-83 (d=КГ1/2", L=20, H=5,0, S=14) | |
| 9 | [***] | Пробка КГ3/8" 40.019 ОСТ23.1.117-83 (d=КГ3/8", L=21, H=5,0, S=19) |
