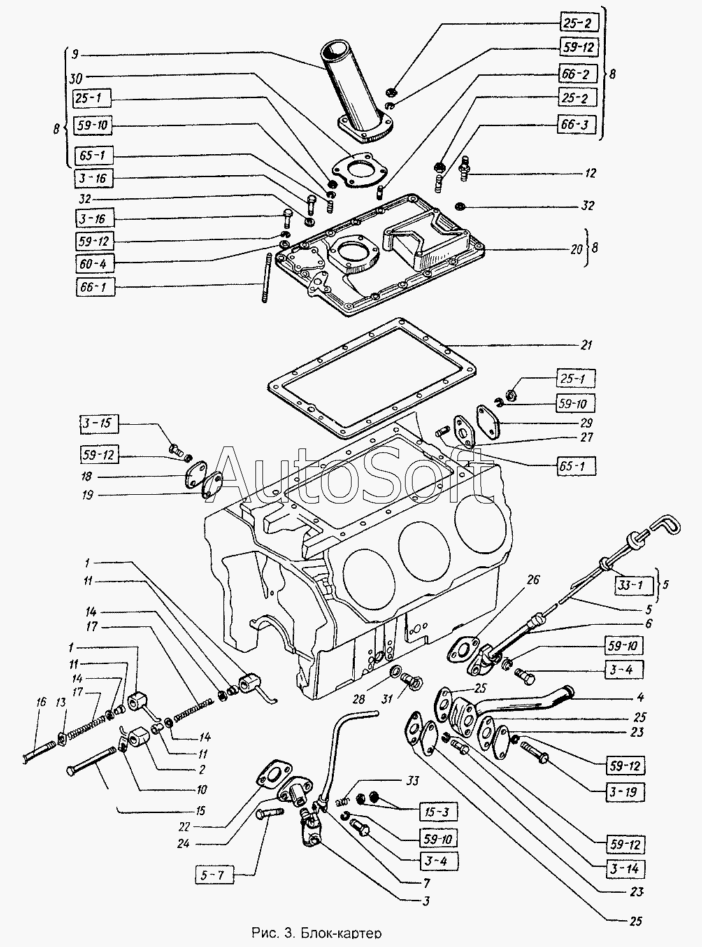

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Блок-картер
1
1
2
3
4
5
5
6
7
8
8
8
8
8
8
9
10
11
11
11
11
12
13
14
14
15
16
17
17
18
19
20
20
21
22
23
23
24
25
25
25
26
27
28
29
30
31
32
32
33
М10x20.7796
М10x25.7796
М10x30.7796
М10x30.7796
М10x45.7796
М6х35.7798
М8х20.7796
М8х20.7796
М10.15523
М10.15523
М6.5915
М8.15523
М8.15523
СП-22-6-8.6308
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10x1,5.04.10450
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
М10х20.22036
М10х28.22036
М8х120.22036
М8х20.22034
М8х20.22034
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 10x1,5.04.10450 | 1***0 | Шайба (d=10,5, d1=15, S=1,5) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.15523 | М***3 | Гайка (d=10, H=12, S=17) | |
| М10x20.7796 | М***6 | Болт | |
| М10x25.7796 | М***6 | Болт | |
| М10x30.7796 | М***6 | Болт | |
| М10x45.7796 | М***6 | Болт | |
| М10х20.22036 | М***6 | Шпилька (d=10, l=20, l0=15, l1=16) | |
| М10х28.22036 | М***6 | Шпилька (d=10, l=28, l0=23, l1=16) | |
| М6.5915 | М***5 | Гайка | |
| М6х35.7798 | М***8 | Болт (d=6, l=35, L0=18, H=4, S=10) | |
| М8.15523 | М***3 | Гайка (d=8, H=9, S=13) | |
| М8х120.22036 | М***6 | Шпилька (d=8, l=120, l0=22, l1=14) | |
| М8х20.22034 | М***4 | Шпилька (d=8, l=20, l0=16, l1=10) | |
| М8х20.7796 | М***6 | Болт | |
| СП-22-6-8.6308 | С***8 | Кольцо (D=22, d=6, H=8) | |
| 1 | 7***0 | Трубка | |
| 2 | 7***0 | Трубка | |
| 3 | 0***0 | Кран | |
| 4 | 6***0 | Фланец | |
| 5 | 6***3 | Стержень | |
| 6 | 6***1 | Трубка | |
| 7 | 6***0 | Рукоятка краника | |
| 8 | 6***0 | Крышка | |
| 8 | 6***1 | Крышка | |
| 9 | 6***0 | Патрубок | |
| 10 | 7***0 | Шайба | |
| 11 | 7***0 | Втулка | |
| 12 | 7***0 | Ниппель | |
| 13 | 7***0 | Шайба | |
| 14 | 7***0 | Прокладка | |
| 15 | 7***0 | Болт | |
| 16 | 7***1 | Болт | |
| 17 | 7***0 | Фильтр | |
| 18 | 6***0 | Заглушка | |
| 19 | 6***0 | Прокладка | |
| 20 | 6***0 | Крышка | |
| 20 | 6***1 | Крышка | |
| 21 | 6***1 | Прокладка крышки | |
| 22 | 6***0 | Прокладка фланца | |
| 23 | 6***0 | Фланец | |
| 24 | 6***0 | Фланец сливного краника | |
| 25 | 6***0 | Прокладка фланца | |
| 26 | 6***0 | Прокладка | |
| 27 | 6***0 | Прокладка | |
| 28 | 6***0 | Прокладка | |
| 29 | 6***0 | Фланец | |
| 30 | 6***0 | Прокладка | |
| 31 | 7***0 | Пробка | |
| 32 | С***А | Прокладка поворотного угольника | |
| 33 | С***2 | Пружина рукоятки |
