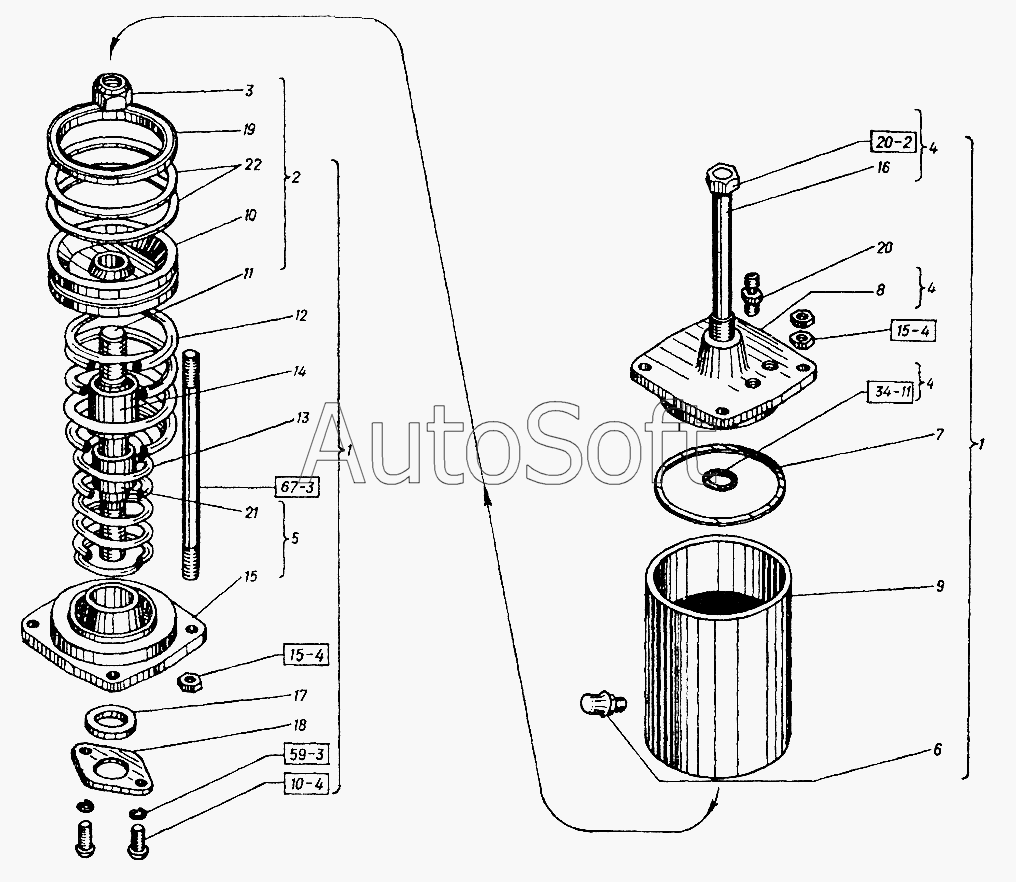

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пневмоаккумулятор
15
М8х200.22038
4.65Г.6402
017-021-25-2-2.9833
М8.5915
М8.5915
М12.5929
М12.5929
М4х12.17473
22
21
20
19
18
17
16
1
1
14
13
12
11
10
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 017-021-25-2-2.9833 | 0***3 | Кольцо | |
| 4.65Г.6402 | 4***2 | Шайба | |
| М12.5929 | М***9 | Гайка (d=12, H=6, S=18) | |
| М12.5929 | М***9 | Гайка (d=12, H=6, S=18) | |
| М4х12.17473 | М***3 | Винт | |
| М8.5915 | М***5 | Гайка | |
| М8х200.22038 | М***8 | Шпилька (d=8, l=200, l0=28, l1=16) | |
| 1 | 1***3 | Пневмоаккумулятор | |
| 2 | 1***3 | Шток | |
| 3 | 1***4 | Гайка | |
| 4 | 1***5 | Фланец верхний | |
| 5 | 1***6 | Фланец нижний | |
| 6 | 1***9 | Сапун в сборе | |
| 7 | 1***4 | Кольцо | |
| 8 | 1***2 | Фланец | |
| 9 | 1***0 | Корпус | |
| 10 | 1***А | Поршень | |
| 11 | 1***2 | Шток | |
| 12 | 1***3 | Пружина | |
| 13 | 1***1 | Пружина | |
| 14 | 1***6 | Втулка | |
| 15 | 1***7 | Фланец | |
| 16 | 1***1 | Болт | |
| 17 | 1***7 | Кольцо | |
| 18 | 1***0 | Пластина | |
| 19 | 1***1 | Манжета | |
| 20 | 1***1 | Штуцер ввертный 1-6 ГОСТ 9113-67 | |
| 21 | 1***1 | Втулка | |
| 22 | Ц***2 | Прокладка |
