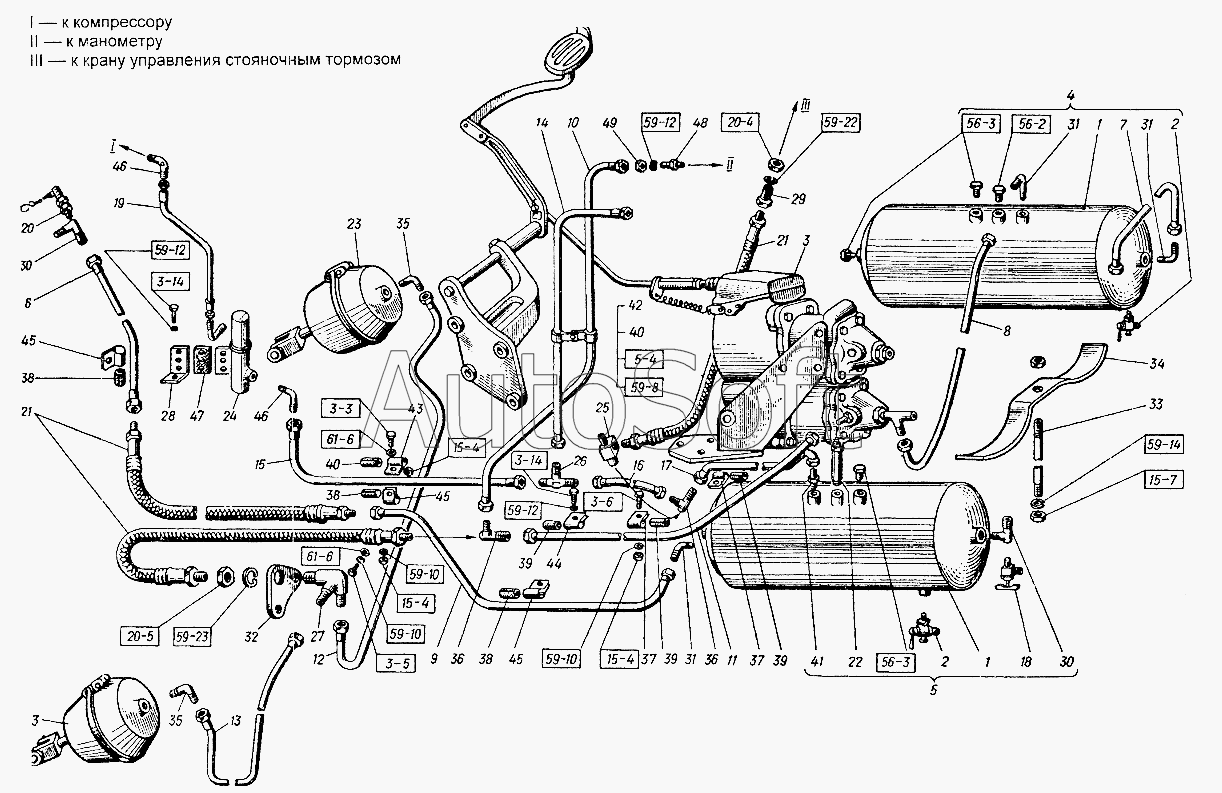

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пневмосистема
44
М8х16.7796
М6х18.7798
М10x20.7796
М10x20.7796
49
48
47
46
46
45
45
45
М8х25.7796
43
42
41
40
40
39
39
39
38
38
38
37
37
36
36
КГ 1/4"
8.04.11371
8.04.11371
8.65Г.6402
8.65Г.6402
8.65Г.6402
6.65Г.6402
20.65Г.6402
18.65Г.6402
12.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
КГ 3/8"
КГ 3/8"
35
35
151.64.001-7-01
М8.5915
М8.5915
М8.5915
М20х1,5.5929
М18х1,5.5929
М12.5915
М12.5915
М8х30.7796
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
3
2
2
26
34
33
32
31
31
31
30
30
29
28
27
1
1
25
24
23
22
21
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 151.64.001-7-01 | 1***1 | Пневмосистема | |
| 18.65Г.6402 | 1***2 | Шайба (d=18,3, b=S=4) | |
| 20.65Г.6402 | 2***2 | Шайба (d=20,5, b=S=4,5) | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| КГ 1/4" | К***" | Пробка (L=20, H=5, S=14) | |
| КГ 3/8" | К***" | Пробка (L=21, H=5, S=19) | |
| М10x20.7796 | М***6 | Болт | |
| М12.5915 | М***5 | Гайка | |
| М12.5915 | М***5 | Гайка | |
| М18х1,5.5929 | М***9 | Гайка (d=18, H=9, S=27) | |
| М20х1,5.5929 | М***9 | Гайка | |
| М6х18.7798 | М***8 | Болт (d=6, l=18, L0=18, H=4, S=10) | |
| М8.5915 | М***5 | Гайка | |
| М8х16.7796 | М***6 | Болт | |
| М8х25.7796 | М***6 | Болт | |
| М8х30.7796 | М***6 | Болт | |
| 1 | 1***А | Корпус воздушного баллона в сборе | |
| 2 | 1***5 | Краник спускной Кр2А-1305010Г | |
| 3 | 1***6 | Кран тормозной | |
| 4 | 1***5 | Баллон | |
| 5 | 1***3 | Баллон | |
| 6 | 1***2 | Труба | |
| 7 | 1***8 | Труба | |
| 8 | 1***3 | Труба | |
| 9 | 1***8 | Труба | |
| 10 | 1***1 | Труба | |
| 11 | 1***А | Труба | |
| 12 | 1***А | Труба | |
| 13 | 1***А | Труба | |
| 14 | 1***1 | Труба | |
| 15 | 1***2 | Труба | |
| 16 | 1***2 | Труба к тройнику в сборе | |
| 17 | 1***7 | Труба | |
| 18 | 1***9 | Кран отбора воздуха в сборе | |
| 19 | 1***2 | Трубка манометра | |
| 20 | 1***8 | Клапан | |
| 21 | 2***1 | Шланг к передним тормозным камерам гибкий в сборе | |
| 22 | 2***1 | Клапан предохранительный | |
| 23 | 5***1 | Камера тормозная | |
| 24 | А***0 | Регулятор давления в сборе | |
| 25 | 1***1 | Тройник | |
| 26 | 1***2 | Тройник проходной 1-6 ГОСТ 9119-67 | |
| 27 | 1***3 | Тройник | |
| 28 | 1***3 | Кронштейн | |
| 29 | 1***9 | Штуцер | |
| 30 | 1***1 | Тройник | |
| 31 | 1***2 | Угольник | |
| 32 | 1***6 | Кронштейн тройника | |
| 33 | 1***6 | Стержень | |
| 34 | 1***7 | Седло | |
| 35 | 1***1 | Угольник конечный | |
| 36 | 1***2 | Тройник | |
| 37 | 1***4 | Скоба | |
| 38 | 1***3 | Трубка | |
| 39 | 1***1 | Трубка | |
| 40 | 1***2 | Трубка | |
| 41 | 5***7 | Ниппель конечный 8-3/8" | |
| 42 | 5***7 | Скоба | |
| 43 | 7***2 | Скоба | |
| 44 | 7***6 | Скоба | |
| 45 | 1***4 | Скоба | |
| 46 | 1***1 | Угольник ввертный 1-6 ГОСТ 9115-67 | |
| 47 | 1***6 | Прокладка | |
| 48 | 1***0 | Штуцер | |
| 49 | Г***1 | Гайка |
