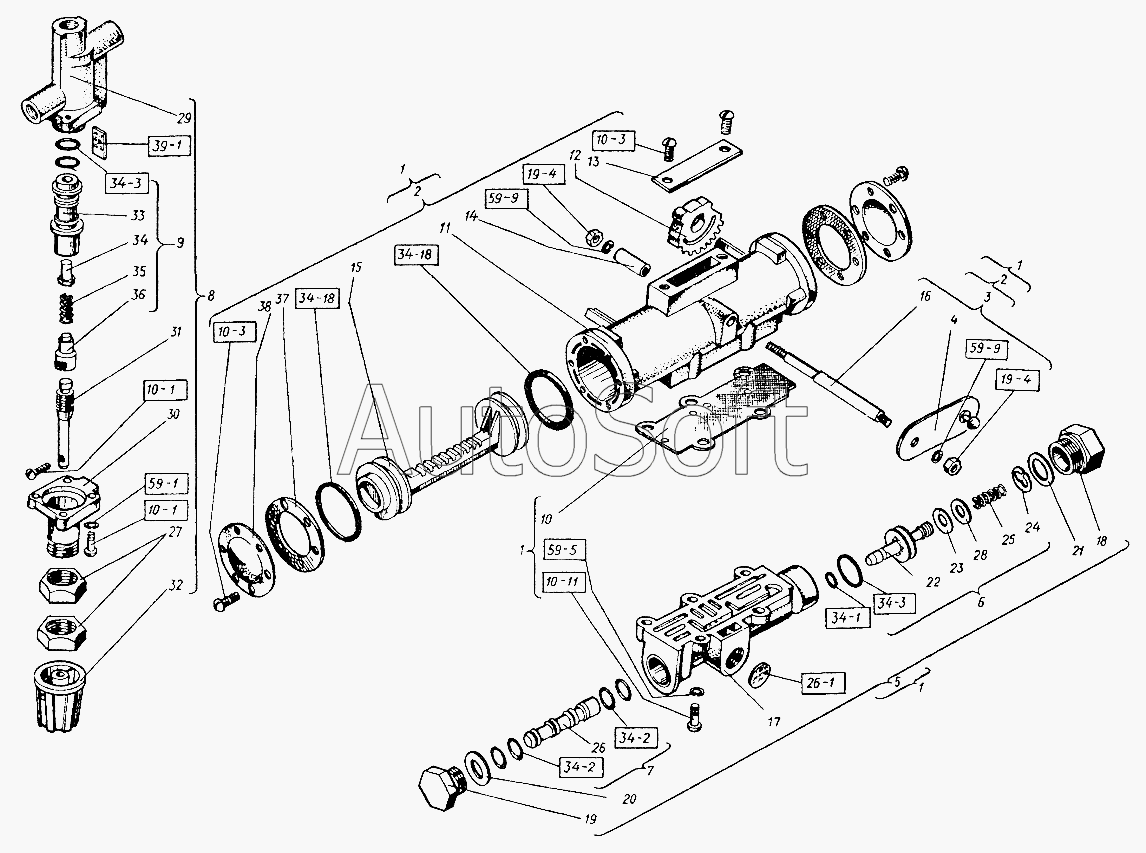

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пневмосистема. Пневмодвигатель. Кран запорно-регулировочный Кр30В
М3х10.17473
М3х10.17473
28
29
30
31
32
33
34
35
36
37
38
27
М4х 8.17473
М4х 8.17473
М5х16.17473
М6.5927
М6.5927
ПрТ8-4.288
030-038-46-2-2.9833
030-038-46-2-2.9833
004-006-14-2-2.9833
008-012-12-2-2.9833
008-012-12-2-2.9833
010-014-25-2-2.9833
010-014-25-2-2.9833
ПрТ18-8-3,5.288
3.65Г.6402
5.65Г.6402
6Т.65Г.6402
6Т.65Г.6402
14
2
2
3
4
5
6
7
8
9
10
11
12
13
1
1
1
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 004-006-14-2-2.9833 | 0***3 | Кольцо (D=3,8, d=1,4) | |
| 008-012-12-2-2.9833 | 0***3 | Кольцо (D=7,7, d=1,2) | |
| 010-014-25-2-2.9833 | 0***3 | Кольцо | |
| 030-038-46-2-2.9833 | 0***3 | Кольцо (D=29,5, d=4,6) | |
| 3.65Г.6402 | 3***2 | Шайба (d=3,1, b=S=0,8) | |
| 5.65Г.6402 | 5***2 | Шайба | |
| 6Т.65Г.6402 | 6***2 | Шайба (d=6,1, b=S=2) | |
| М10x25.7796 | М***6 | Болт | |
| М3х10.17473 | М***3 | Винт (d=3, l=10, L0=10, H=2,1, D=5,5) | |
| М4х 8.17473 | М***3 | Винт (d=4, l=8, L0=8, H=2,8, D=7) | |
| М5х16.17473 | М***3 | Винт | |
| М6.5927 | М***7 | Гайка | |
| ПрТ18-8-3,5.288 | П***8 | Лента (l=18, b=8, S=3,5) | |
| ПрТ8-4.288 | П***8 | Диск (d=8, S=4) | |
| 1 | 4***0 | Пневмоцилиндр | |
| 2 | 4***0 | Пневмоцилиндр | |
| 3 | 4***0 | Пневмоцилиндр | |
| 4 | 4***0 | Пневмоцилиндр | |
| 5 | 4***0 | Распределитель | |
| 6 | 4***0 | Клапан | |
| 7 | 4***0 | Золотник | |
| 8 | К***0 | Кран запорно-регулировочный Кр30В | |
| 9 | К***0 | Золотник | |
| 10 | 4***1 | Прокладка | |
| 11 | 4***1 | Корпус | |
| 12 | 4***2 | Сектор | |
| 13 | 4***3 | Фланец | |
| 14 | 4***7 | Втулка | |
| 15 | 4***1 | Рейка | |
| 16 | 4***1 | Ось | |
| 17 | 4***1 | Корпус | |
| 18 | 4***2 | Штуцер | |
| 19 | 4***6 | Пробка | |
| 20 | 4***7 | Прокладка | |
| 21 | 4***8 | Прокладка | |
| 22 | 4***1 | Клапан | |
| 23 | 4***2 | Прокладка | |
| 24 | 4***3 | Замок | |
| 25 | 4***7 | Пружина | |
| 26 | 4***1 | Корпус | |
| 27 | К***3 | Гайка | |
| 28 | К***1 | Шайба | |
| 29 | К***1 | Корпус | |
| 30 | К***2 | Крышка | |
| 31 | К***3 | Вентиль | |
| 32 | К***6 | Маховик | |
| 33 | К***1 | Корпус | |
| 34 | К***2 | Клапан | |
| 35 | К***3 | Пружина | |
| 36 | К***4 | Пробка | |
| 37 | 4***8 | Прокладка | |
| 38 | С***5 | Крышка |
